Demo-Applikation
8.2 Eigene Applikationen erstellen
Bild 8-4
Eigene Applikation "Reader-Konfiguration übertragen"
Voraussetzung: Eine entsprechende VHL-Konfiguration wurde erstellt und auf eine
Konfigurationskarte übertragen.
Gehen Sie folgendermaßen vor, um eine Reader-Konfiguration mit Hilfe einer
Konfigurationskarte zu übertragen:
1. Stellen Sie die Verbindung zu dem Reader her ("brp_open_usb_session" oder
"brp_open_serial_session").
2. Überprüfen Sie, ob sich eine Konfigurationskarte im Lesebereich des Readers befindet
("vhl_select"; "AllowConfig = true").
Wenn sich eine Konfigurationskarte im Lesebereich befindet, wird der Status-Code
"CONFIG_READ" bzw. "HF_ERR" zurückgegeben und die Konfiguration wird auf den Reader
übertragen. Die Parametrierung ist abgeschlossen, sobald "vhl_select = STATUS_OK"
zurückliefert.
3. Trennen Sie die Verbindung zum Reader ("brp_close_session").
4. Bauen Sie erneut die Verbindung zu dem Reader auf ("brp_open_usb_session").
76

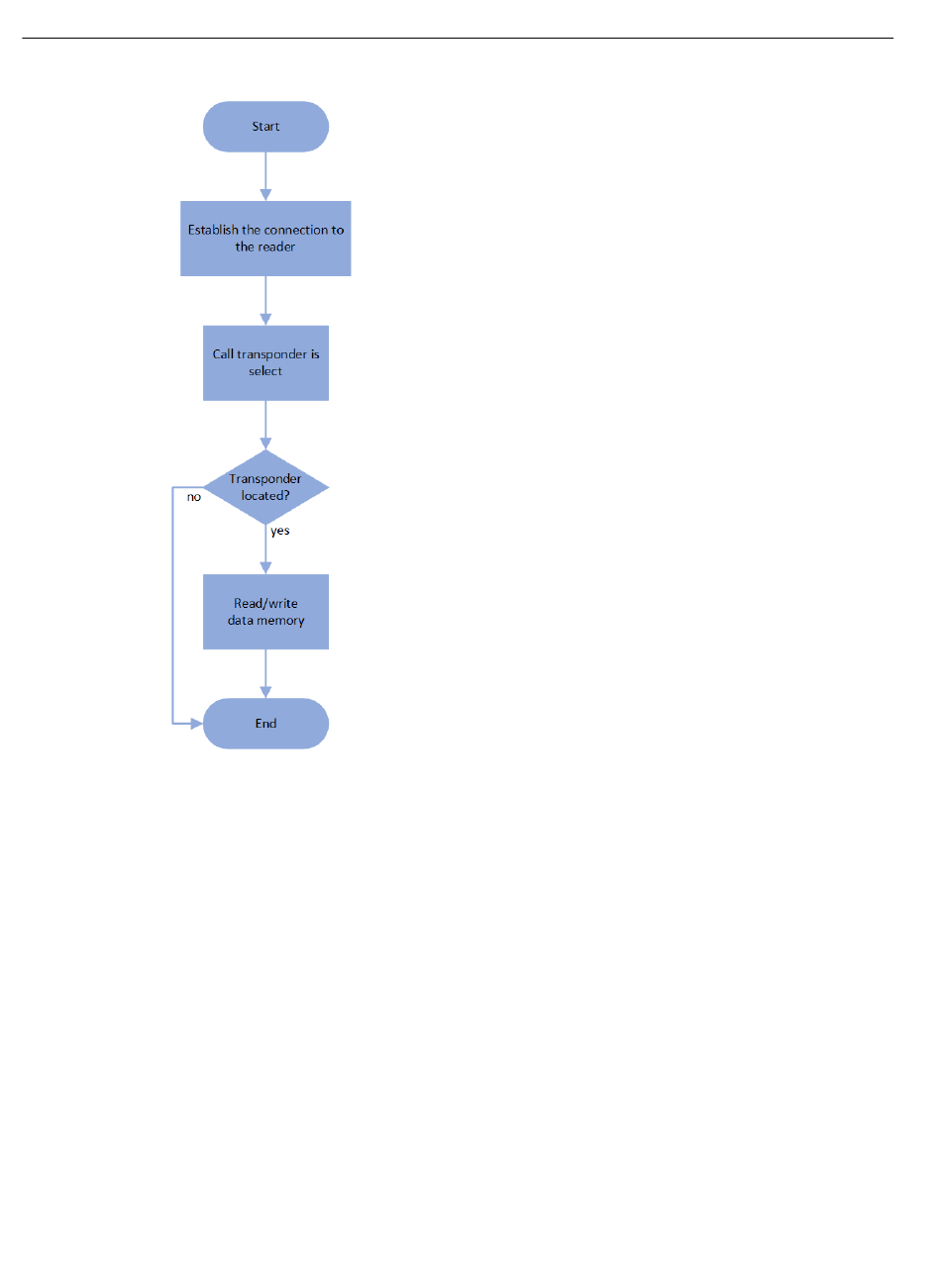

Ablaufdiagramm "Speicherbereich lesen/schreiben"
