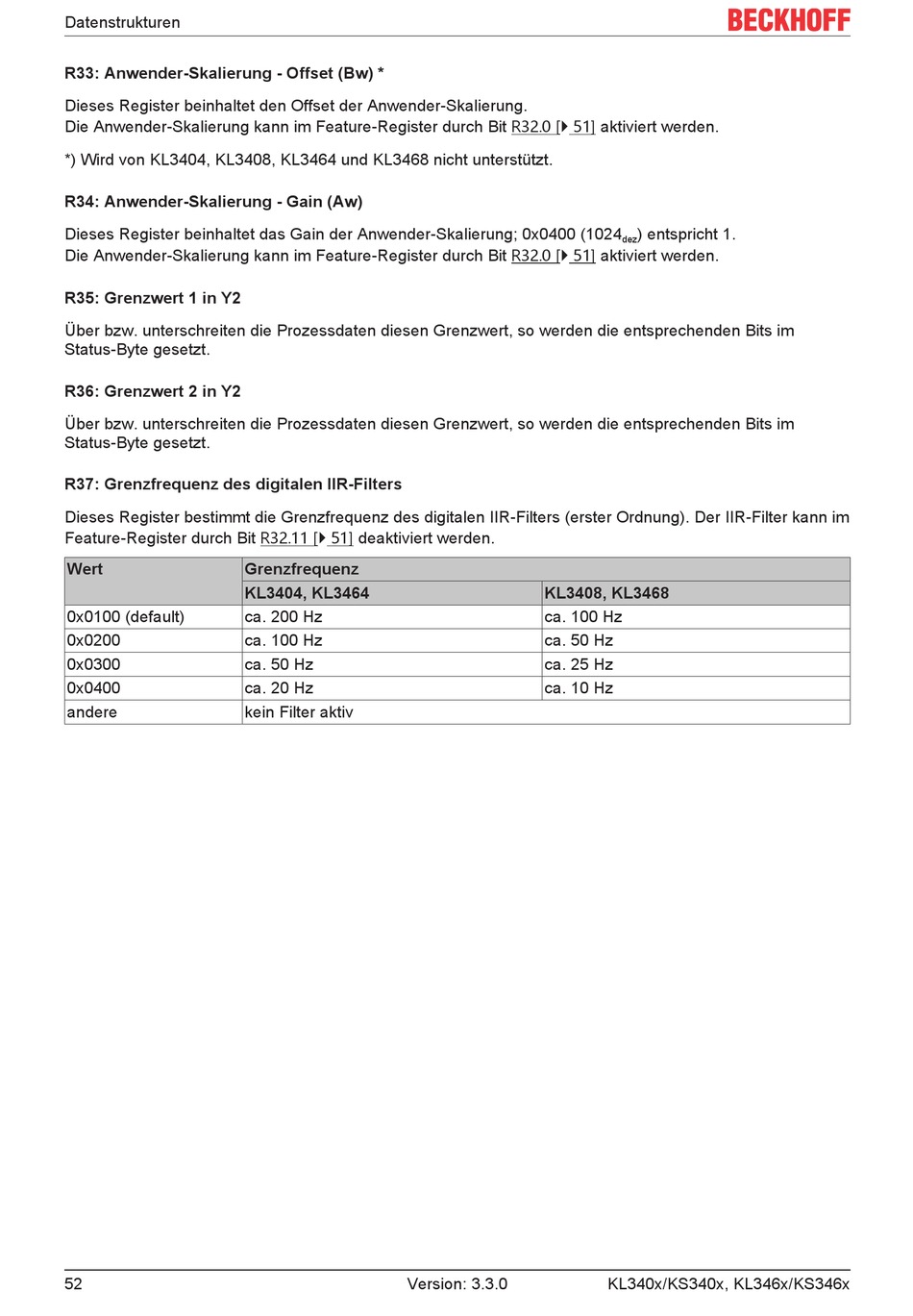

Beckhoff KL340 Serie Dokumentation Seite 52

Datenstrukturen
R33: Anwender-Skalierung - Offset (Bw) *
Dieses Register beinhaltet den Offset der Anwender-Skalierung.
Die Anwender-Skalierung kann im Feature-Register durch Bit R32.0 [} 51] aktiviert werden.
*) Wird von KL3404, KL3408, KL3464 und KL3468 nicht unterstützt.
R34: Anwender-Skalierung - Gain (Aw)
Dieses Register beinhaltet das Gain der Anwender-Skalierung; 0x0400 (1024
Die Anwender-Skalierung kann im Feature-Register durch Bit R32.0 [} 51] aktiviert werden.
R35: Grenzwert 1 in Y2
Über bzw. unterschreiten die Prozessdaten diesen Grenzwert, so werden die entsprechenden Bits im
Status-Byte gesetzt.
R36: Grenzwert 2 in Y2
Über bzw. unterschreiten die Prozessdaten diesen Grenzwert, so werden die entsprechenden Bits im
Status-Byte gesetzt.
R37: Grenzfrequenz des digitalen IIR-Filters
Dieses Register bestimmt die Grenzfrequenz des digitalen IIR-Filters (erster Ordnung). Der IIR-Filter kann im
Feature-Register durch Bit R32.11 [} 51] deaktiviert werden.
Wert
0x0100 (default)
0x0200
0x0300
0x0400
andere
52
Grenzfrequenz
KL3404, KL3464
ca. 200 Hz
ca. 100 Hz
ca. 50 Hz
ca. 20 Hz
kein Filter aktiv
Version: 3.3.0
) entspricht 1.
dez
KL3408, KL3468
ca. 100 Hz
ca. 50 Hz
ca. 25 Hz
ca. 10 Hz
KL340x/KS340x, KL346x/KS346x
