Vor dem Einbau der Steuer- und Regeleinheit DDC „CW-BS";
sowie deren Zubehörkomponenten, die Kurzbedienungsan-
leitung und dieses Betriebshandbuch für das „DynaTemp"-
System vollständig lesen!
Einbau, Inbetriebnahme, Bedienung und Wartung darf nur
durch geschultes Fachpersonal entsprechend den geltenden
Vorschriften, Regeln und Gesetzen durchgeführt werden!
Die Kurzbedienungsanleitung, das Betriebshandbuch sowie
alle mit geltenden Unterlagen sind an den Anlagenbetreiber
weiterzugeben!
Inhalt
1
Allgemeine Hinweise ........................................................ 1
2
Sicherheitshinweise ......................................................... 2
3
Transport, Lagerung und Verpackung ........................... 2
4
Technische Daten ............................................................. 2
5
Komponentenübersicht ................................................... 3
6
Montage und Installation ................................................. 4
7
Systembeschreibung ....................................................... 8
8
Bedienprogramm ............................................................ 11
9
Wartung und Pflege ....................................................... 25
10
Konformitätserklärung ................................................... 25
11
Gewährleistung .............................................................. 25

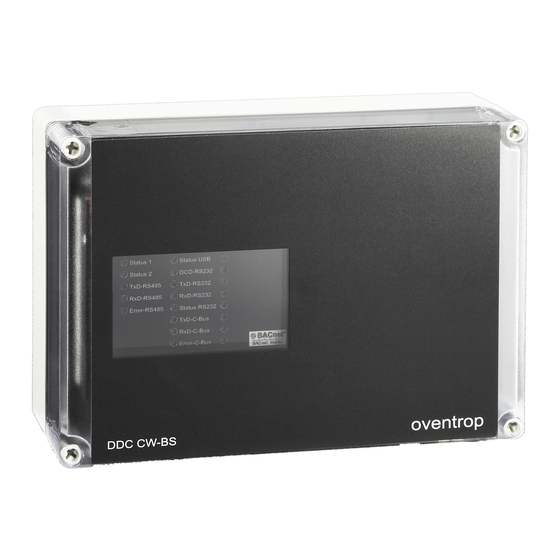

Abb. 1.1 Steuer- und Regeleinheit (DDC)
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82-0
Telefax
+49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Premium Armaturen + Systeme
Betriebshandbuch zur Inbetriebnahme und Bedienung durch Fachpersonal
1
Allgemeine Hinweise
1.1
Informationen zum Betriebshandbuch
Dieses Betriebshandbuch dient dem geschulten Fachpersonal
dazu, die Steuer- und Regeleinheit (DDC) fachgerecht zu instal-
lieren, in Betrieb zu nehmen, zu konfigurieren und zu bedienen.
Das Betriebshandbuch ist als pdf-Dokument nach der Installati-
on mit einem Internetbrowser, z. B. „Mozilla Firefox" von der
DDC herunter zu laden („HILFE/INFO - Dokumentation") und
gegebenenfalls auszudrucken.
Mitgeltende Unterlagen - Anleitungen aller Anlagenkomponen-
ten sowie geltende technische Regeln - sind einzuhalten.
1.2
Aufbewahrung der Unterlagen
Dieses Betriebshandbuch ist vom Anlagenbetreiber zum späte-
ren Gebrauch aufzubewahren.
1.3
Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekennzeichnet.
Diese Hinweise sind zu befolgen, um Unfälle, Sachschäden und
Störungen zu vermeiden.
GEFAHR weist auf eine unmittelbar gefährli-
che Situation hin, die zum Tod oder zu schweren Verletzungen
führen wird, wenn die Sicherheitsmaßnahmen nicht befolgt
werden.
WARNUNG weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verlet-
zungen führen kann, wenn die Sicherheitsmaßnahmen nicht
befolgt werden.
VORSICHT weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten
Verletzungen führen kann, wenn die Sicherheitsmaßnahmen
nicht befolgt werden.
ACHTUNG weist auf mögliche Sachschäden
hin, welche entstehen können, wenn die Sicherheitsmaßnah-
men nicht befolgt werden.
1.4
Urheberschutz
Das Betriebshandbuch ist urheberrechtlich geschützt.
Die Nutzung der Steuer- und Regeleinheit unterliegt einer Li-
zenz. Den Lizenztext finden Sie auf der DDC im Untermenü
„HILFE/INFO - Dokumentation". Mit der Benutzung des Pro-
duktes stimmen Sie der Lizenzvereinbarung zu.
„DynaTemp CW-BS";
DDC „CW-BS";
Technische Änderungen vorbehalten.
115335180 07/2016
