Auf die untere Welle werden die
Excenter -Scheiben montiert.
Achtung! Die Bohrungen
müssen genau gegenüber
liegen (wenn links oben, dann
rechts unten)
Die Zylinder bestehen aus einen
kurzen Rohrabschnitt sowie einer
geschlossenen Abdeckung,
sowie einer mit Bohrung und
werden mit ca. 1mm Abstand
zum Boden und zur Vorderkante
der Bodenplatte montiert.

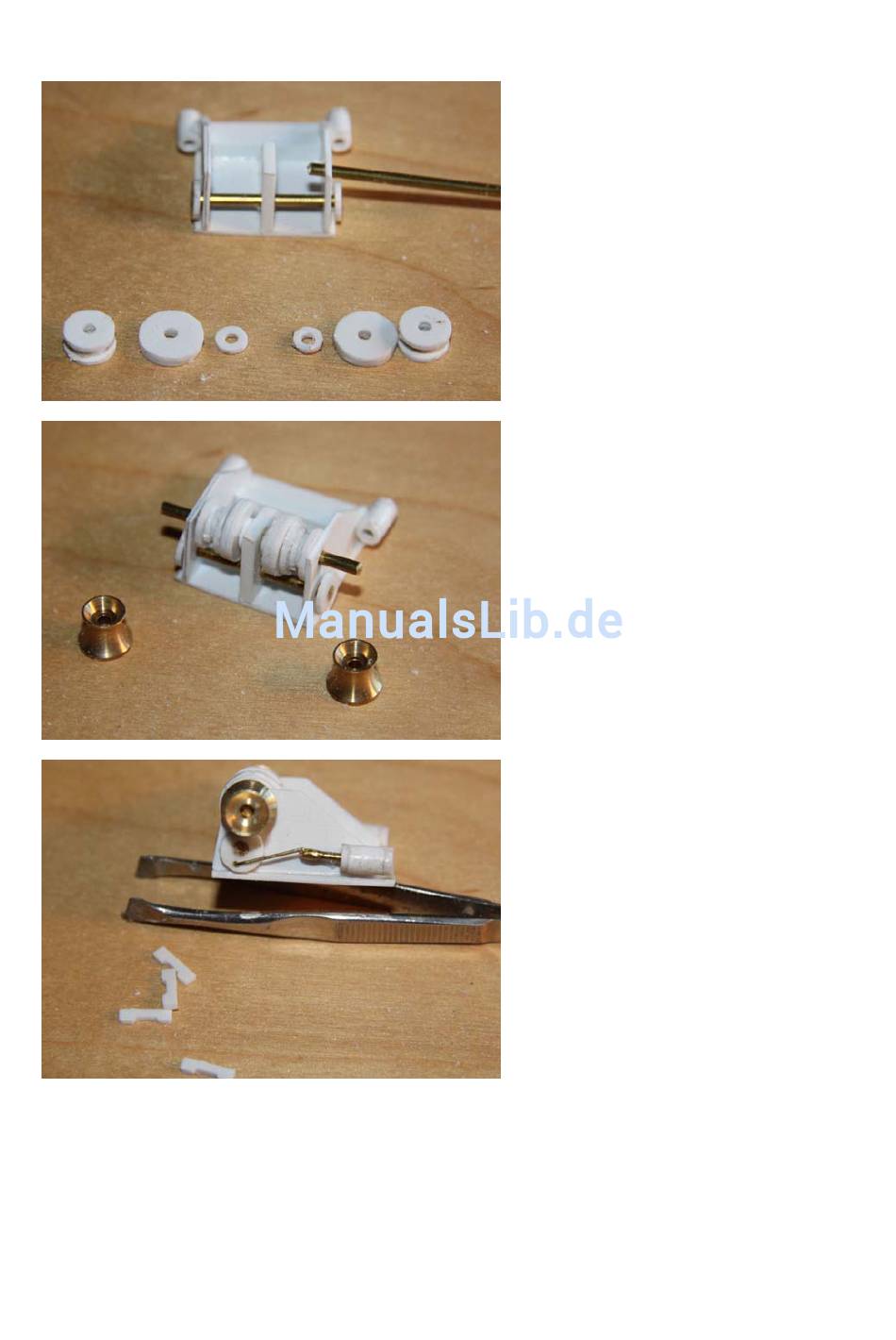

Vor der Winde liegen (v.l.n.r.):
Kettennuss (bestehend aus 1
mittelgroßen Scheibe, 2 kleinen
Scheiben und noch mal einer
mittelgroßen) – Bremsscheibe -
Distanzscheibe
Hier wurden die Teile auf der
Welle montiert – davor liegen
die Spillköpfe.
In die Zylinder wird ein kurzer
1mmStab eingeführt und mit
einem 0,5mm Stück zur
Excenterscheibe verlängert.
Die kleinen Abschnitte sollen die
Führungen wiedergeben und
werden an der Seitenwand vor
dem Zylinder angeklebt
