IT

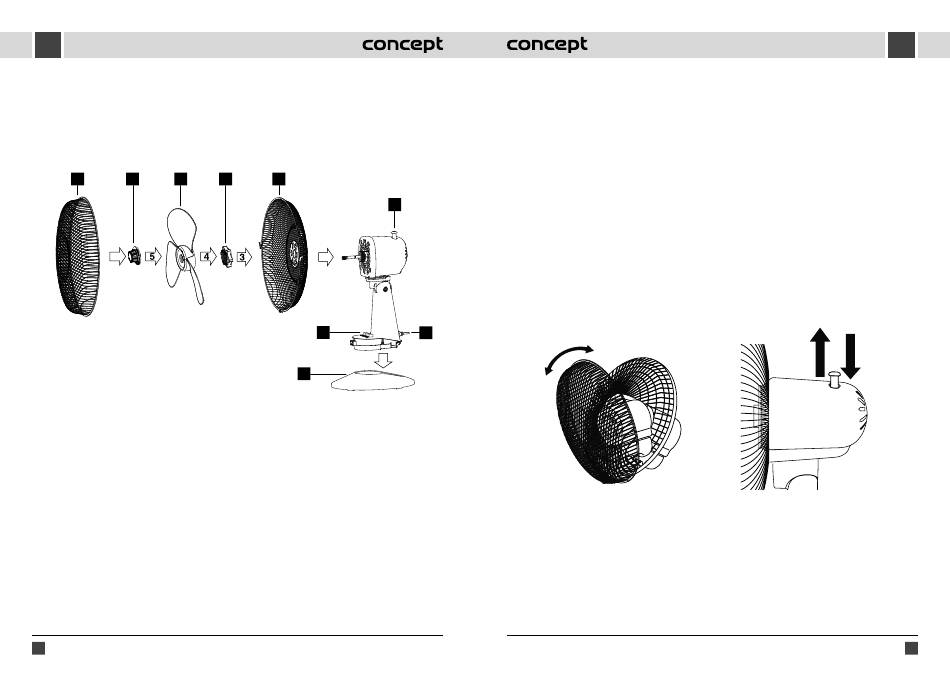

DESCRIZIONE DEL PRODOTTO
1. Griglia protettiva anteriore
6. Corpo dell'apparecchio
2. Dado
7. Base
3. Ventola
8. Selettore di potenza
4. Dado della griglia
9. Selettore di oscillazione
5. Griglia protettiva posteriore
1
2
3
6
MONTAGGIO
ATTENZIONE!
Prima di montare o smontare l'apparecchio staccare il cavo di alimentazione dalla presa di corrente. Ventilatore può
essere utilizzato solo se montate entrambe le griglie, anteriore e posteriore (1), (5).
1. Inserire il corpo del ventilatore sul montante.
2. Montare sull'unità di comando la griglia protettiva posteriore (5) in modo che le spine sull'unità entrino nei fori sulla
griglia. Bloccare con il dado (4).
3. Inserire sull'albero del motore la ventola del ventilatore (3) in modo che gli incastri sulla ventola si accoppino con
le sporgenze sull'albero.
4. Bloccare la ventola con il dado (2) girandolo nel senso antiorario.
5. Montare la griglia anteriore in modo che i bordi delle griglie entrino negli incastri sulla parte interna del collare.
6. Stringere il collare con la vite.
54
4
5
9
2
8
1
7
MANUALE D'USO
Prima di ogni uso assicurarsi che il cavo di alimentazione sia incolume.
1. Posizionare l'apparecchio su una base stabile o sul pavimento perfettamente dritto per prevenire il suo ribaltamento.
2. Svolgere completamente il cavo di alimentazione.
3. Impostare l'inclinazione desiderata del ventilatore (Fig. 1). Facendo l'impostazione si sentono i click passando da
un grado all'altro.
4. Inserire la spina elettrica nella presa di rete.
5. Con il selettore di potenza impostare la potenza desiderata del ventilatore -
6. Estraendo il selettore di oscillazione si spegne l'oscillazione del ventilatore durante il funzionamento di quest'ultimo
(Fig. 2). Reinserendo il selettore l'oscillazione si riattiva.
7. Terminato l'uso dell'apparecchio ruotare il selettore di potenza nella posizione (0) e staccare l'apparecchio dalla
rete elettrica.
6
Fig. 1
VS504x
VS504x
IT
Fig. 2
55
