STIEBEL ELTRON WPL 25 KW Montageanweisung Seite 8

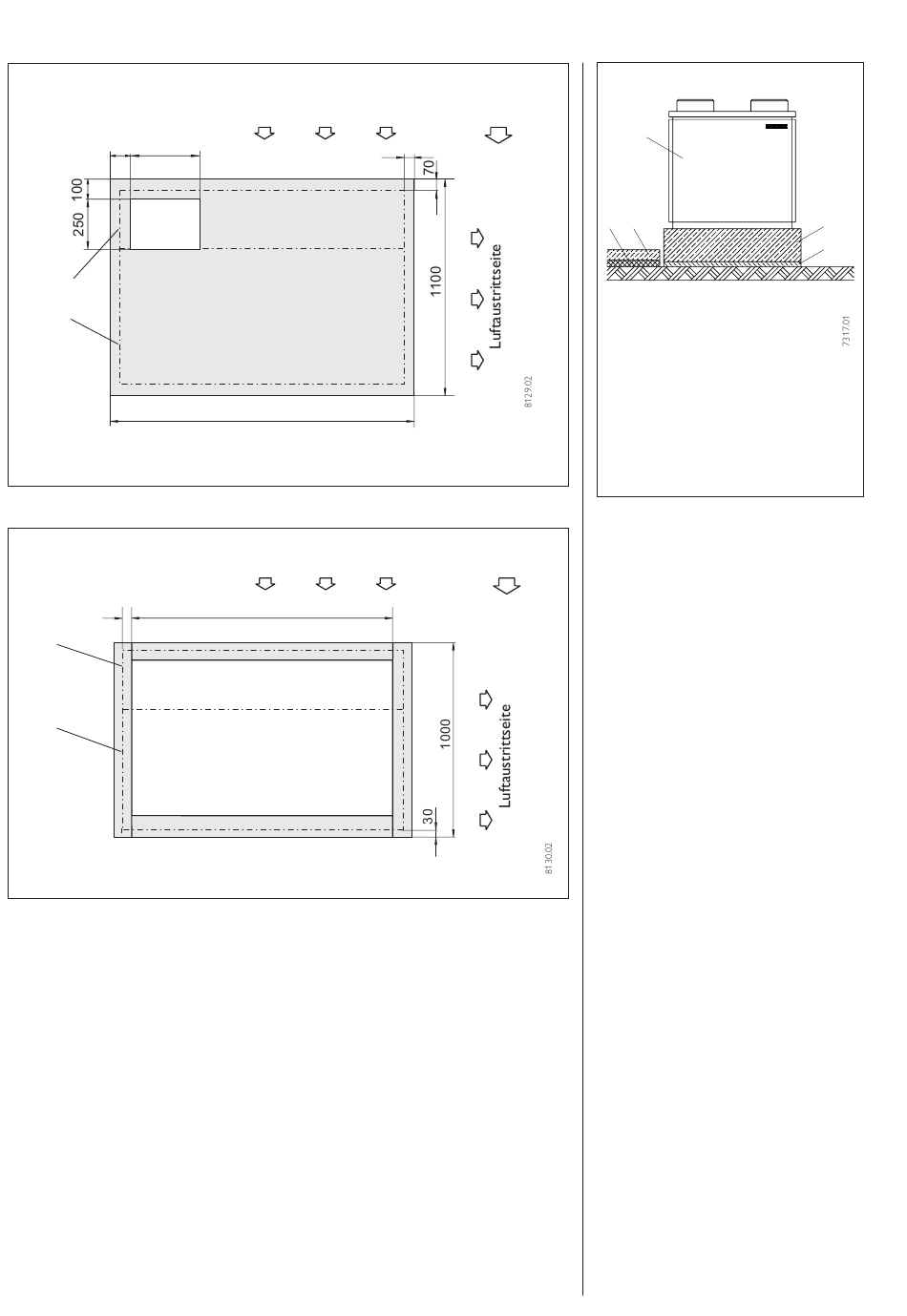

Fundament für Außenaufstellung
100 350
2
1
1 Rahmen des Grundgerätes
2 Anbaurahmen
Abb. 4
Kantsteine für Außenaufstellung
50
2
1
1 Rahmen des Grundgerätes
2 Anbaurahmen
Abb. 5
8
Lufteintrittseite
55
1550
Maße in mm
Lufteintrittseite
1340
Maße in mm
Hauptwindrichtung
Abb. 6
Hauptwindrichtung
3.2.1 Besonderheiten bei Außenaufstellung
Empfohlener Untergrund :
– Fundament (Abb. 4)
– Kantsteine (Abb. 5)
– Steinplatte
Für die von unten in die Wärmepumpe ein-
zuführenden Wasser- und Elektro-
Installationsleitungen muss eine Aussparung
(Freiraum) im Untergrund vorgesehen wer-
den (Abb. 4 und 11).
Der Mindestabstand zur Wand an der Luft-
ausblasseite muss 2 m betragen.
Abschnitt 3.3.1 "Schallemission bei Außen-
aufstellung" beachten!
3.2.2 Besonderheiten bei Innenaufstellung
Untergrund: Beton oder Estrich
Die Wasser- und Elektro-Installations-
leitungen werden durch die Abdeckung von
oben oder seitlich in die Wärmepumpe ein-
geführt.
Gehäuseentlüftung (Lüftungsbausatz)
Die Wärmepumpe enthält das brennbare
Kältemittel R 290 (Propan). Im Leckagefall
muss dafür gesorgt werden, dass das freiwer-
dende Kältemittel nach draußen transportiert
wird. Um dies zu erreichen, entlüftet der bei
dem Zubehör Innenaufstellung mitgelieferte
Gehäuselüfter während des Betriebes ständig
und in Stillstandszeiten intermittierend das
Wärmepumpengehäuse.
Die Gehäuseentlüftung kann entweder durch
einen Luftkanal außerhalb des Gerätes (siehe
Abb. 8) oder durch einen Kunststoff-
Flexschlauch verlegt im wärmegedämmten
Luftschlauch (siehe Abb. 9) erfolgen.
Fundament für Innenaufstellung
1
2 3
1 Wärmepumpe
2 Trittschalldämmung
3 Schwimmender Estrich
4 Beton 110 cm x 155 cm x 20 cm
5 Gummimatte
110 cm x 155 cm x 1 bis 2 cm
oder Schalldämmpaket zur
Dämmung zwischen Betonboden
und Fundament
(Bestell-Nr. siehe Abschnitt 1.6)
4
5
