STIEBEL ELTRON WPL 25 KW Montageanweisung Seite 10

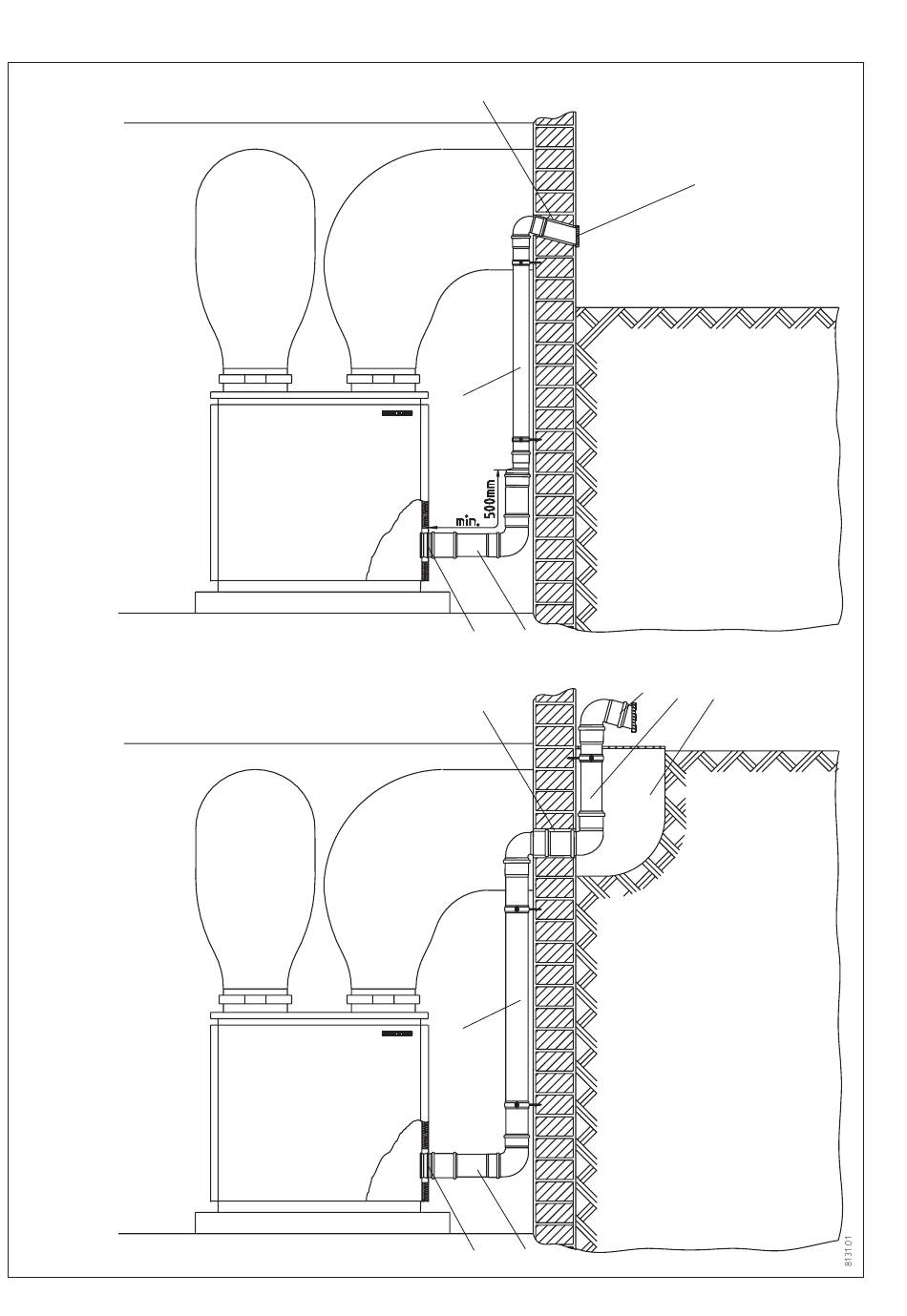

Montage des Luftkanals außerhalb des Gerätes (Innenaufstellung)
1 Gehäuselüfter
2 Rohrstrecke DN 100
3 Rohrstrecke DN 70
4 Wanddurchführung
5 Wetterschutzgitter
6 Lichtschacht
Abb. 8
10
Lufteintritt Luftaustritt
Lufteintritt Luftaustritt
4
3
1 2
4
2
1 2
5
5 2 6
