5. AUFSTELLUNG

Aufstellungsort

ACHTUNG!
•
Die Anlage muß in einem frostfreien Raum aufgestellt werden.
•
Ein Wasserablauf (mit Syphon) muß für die Kondesatabführung vorhanden sein.
•
Der tragfähige Untergrund (gefüllte Anlage ca. 550 kg) soll eine möglichst vibrationsfreie Fläche sein.
•
Für die Aufstellung ist eine Mindestraumhöhe 2,3 m erforderlich
•
Für Reparatur und Wartungsarbeiten sollte ein Freiraum bzw. ein allseitiger Mindestabstand von 0,6 m um
das Gerät eingehalten werden.
•
Die Lüftungsanlage darf nicht in
Räumen oder mit Abluft,die durch
Staub, Gase oder Dämpfe
explosionsgefährdet sind,
betrieben werden !
Aufstellung
WPM3/4
•
Die drei Transportsicherungsschrauben (M12 - diese
verbinden das Gerät mit der Palette) von der Palettenun-
terseite her entfernen.
•
Palette entfernen und die drei Stellfüße (M12 – im
Polybeutel an der Palette fixiert) montieren (an die
Positionen der Transportsicherungsschrauben) .
•
Gerät von der Palette nehmen und platzieren.
•
Die Ausrichtung des Gerätes muß im unbefülltem
Zustand erfolgen!
Gerät durch Verstellen der Füße lotrecht ausrichten und
Kontermuttern an den Stellfüßen festziehen. Den
Maximalabstand (Ausschraublänge der Stellfüße) von
40mm beim Ausrichten
überschreiten!
Das Gerät darf nicht nach vorne geneigt sein, der
Neigungswinkel α darf max. 1,5° betragen.
ZWT
•
Karton entfernen.
•
ZWT auf die WPM3/4 aufsetzen (Seitenrichtigkeit des
ZWT beachten!)
•
Das Lüftungsgerät ist über die Arretierwinkel
am Wärmepumpenmodul mit diesem zu verschrauben.
(Dafür sind kuze Blechschrauben ,zu verwenden).
Die Luftdichtheit beider Komponenten ist
dabei zu beachten!
Wasser- und Elektro-
anschluß auf der
Geräterückseite

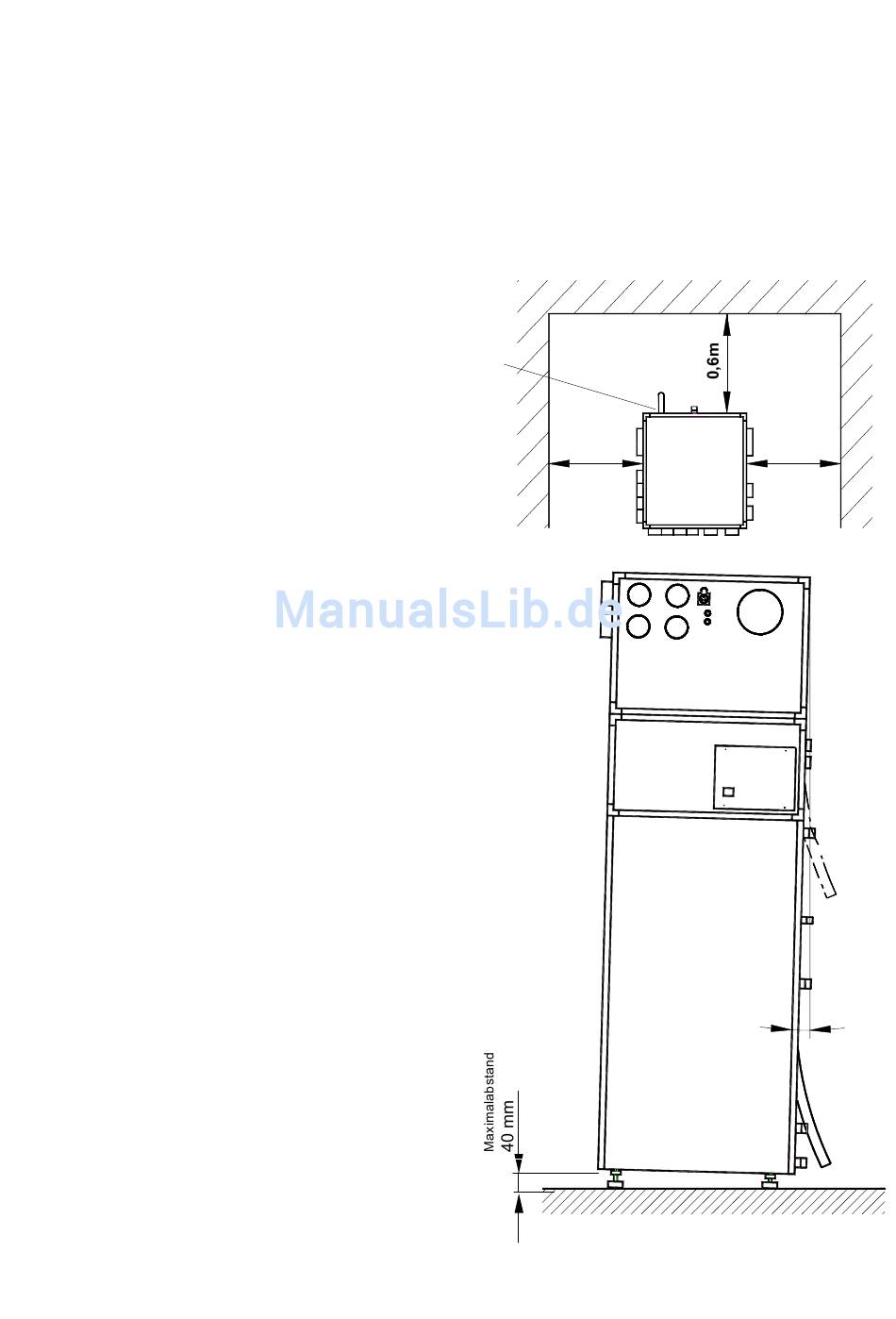

Bild 5
der Stellfüße
0,6m
nicht
11
0,6m
α
Bild 6
