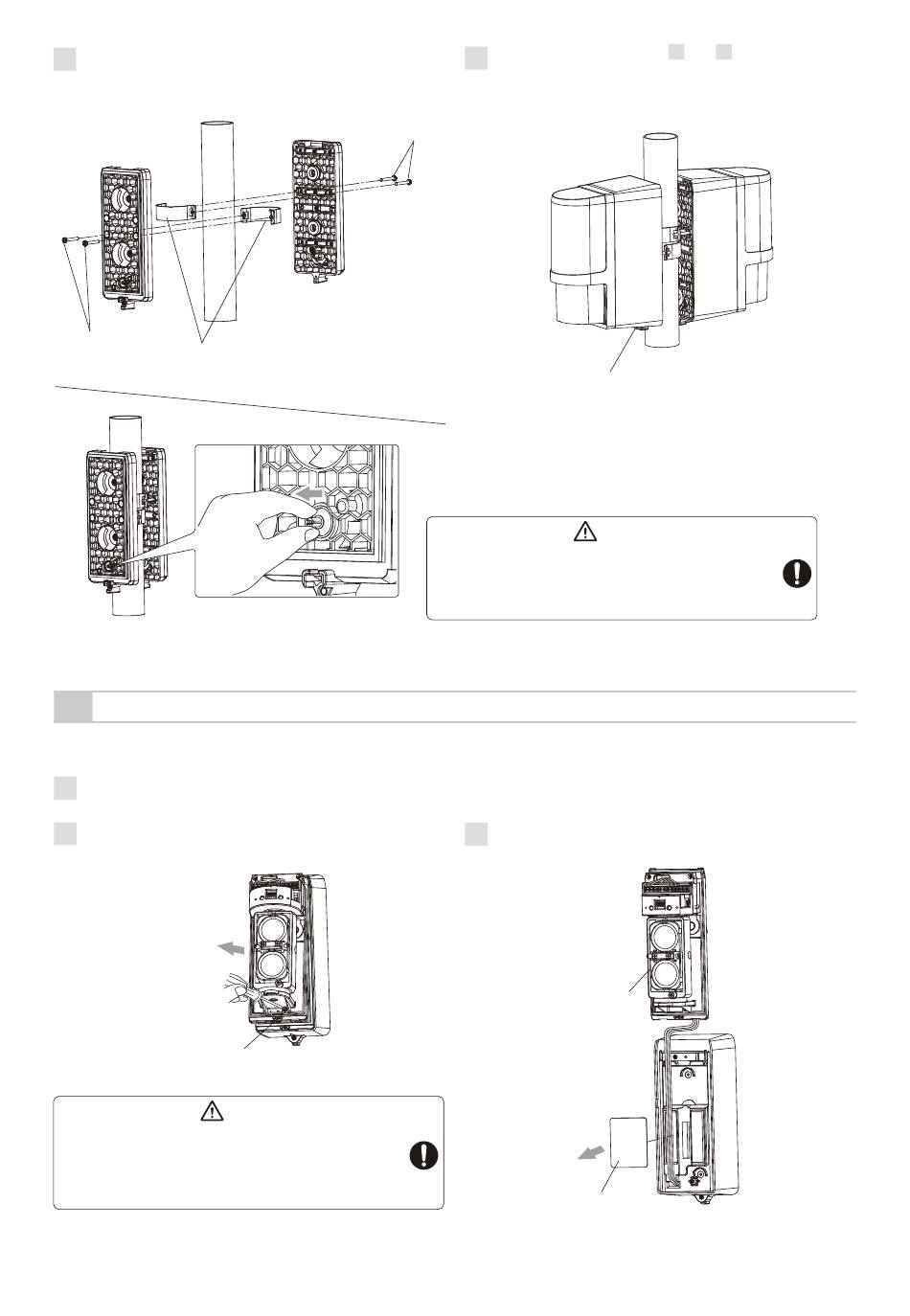

Montage Im Strahlturm - Optex AX-100TFR Installationshinweise

Befestigen Sie das Chassis am Pfosten.
4
Detektor 2
M4x30
U-Halter
Schraube
(beiliegend)
(beiliegend)
3-3

MONTAGE IM STRAHLTURM

Montage innerhalb eines optionalen Strahlturms.
Entfernen Sie die Abdeckung vom Detektor.
1
Lösen Sie die Schraube, die das Grundgerät hält,
2
und entfernen Sie das Grundgerät vom Rückkasten.
Lösen Sie die Schraube,
die das Grundgerät hält.
Kabel sind zwischen dem Rückkasten und dem
Grundgerät verbunden. Ziehen Sie nicht zu stark an
den Kabeln. Behandeln Sie das Grundgerät mit
Vorsicht.
M4x30
Schraube
(beiliegend)
Detektor 1
Vorsicht
Folgen Sie den Schritten 3 bis 6 aus
5
Abschnitt "3-1", um den Drahtlossender und die
Batterien im Rückkasten anzubringen, und
montieren Sie den Rückkasten dann an das Chassis.
Ziehen Sie die
Rückkasten-Sicherungsschraube fest.
Vorsicht
Wackeln Sie nach Montage an der Wand mit Daumen
und Zeigefinger an der Sabotagehülse, um
sicherzustellen, dass der Tamper (Sabotage) richtig
funktioniert.
Entfernen Sie die Halteplatte.
3
Grundgerät
Halteplatte
(Aufkleber)
DE-7
