Optex AX-100TFR Installationshinweise Seite 13

Beziehen Sie sich auf "4-2" und stellen Sie die Infrarotstrahlfrequenz auf 4 Kanälen ein.
1

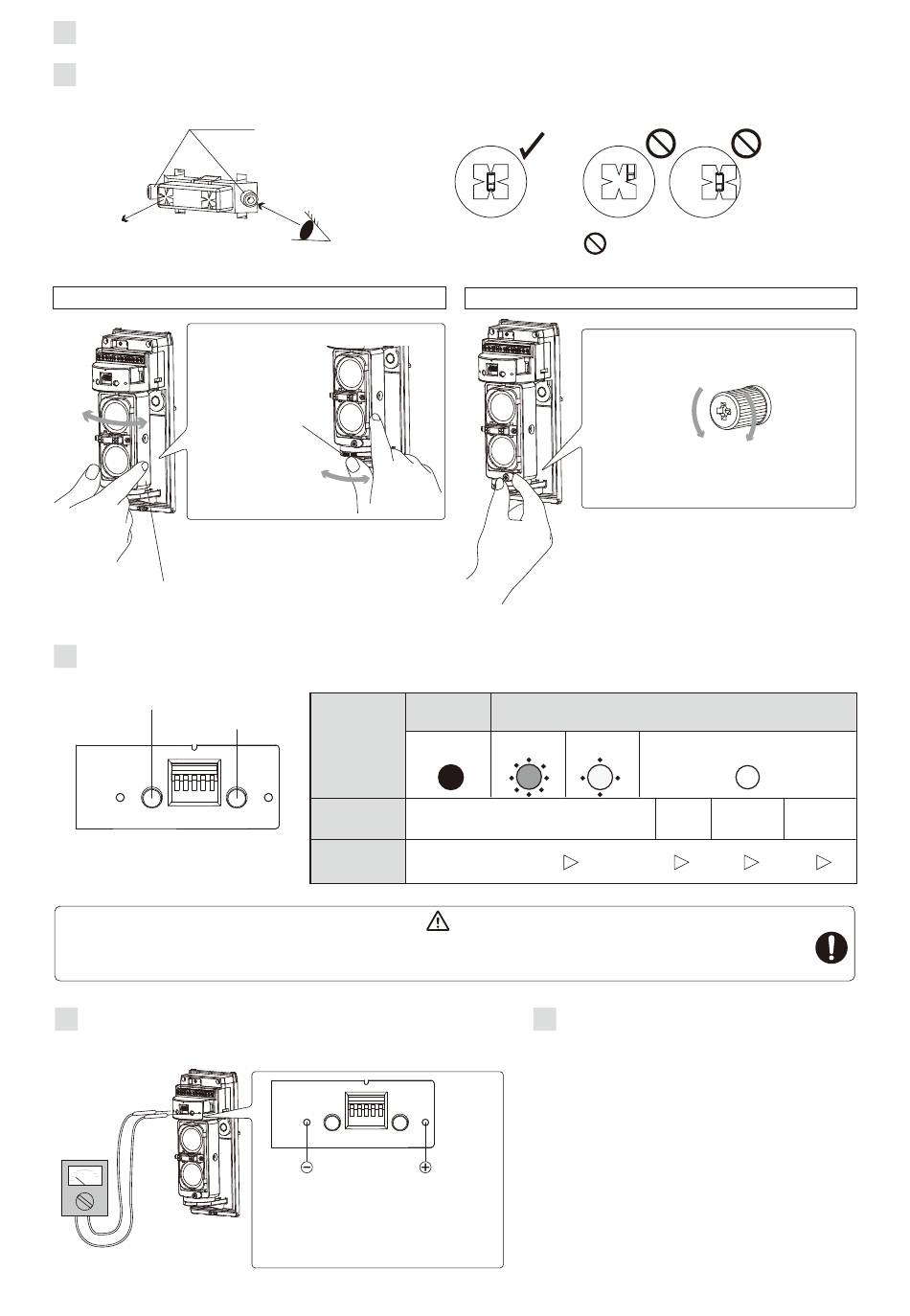

Sehen Sie durch den Sucher und passen Sie die horizontalen und vertikalen Winkel an, sodass sich der zu
2
paarende Detektor in der Mitte befindet.
Sucher
Grobausrichtung und Feineinstellung des horizontalen Winkels
<Feineinstellung des horizontalen Winkels>
Drehen Sie das
Einstellrad für
den horizontalen
Einstellwinkel.
<Grobausrichtung des horizontalen Einstellwinkels>
Halten und bewegen Sie die Linse nach links oder rechts.
Passen Sie die horizontalen und vertikalen Winkel an, während Sie den Empfangsstatus des Infrarotstrahles mit
3
der Alarmanzeige-LED am dazugehörigen Empfänger überprüfen.
LED-Anzeige für schwache
Batterien
Alarmanzeige-LED
Die Alarmanzeige-LED dient als unterstützendes Hilfsmittel, um die Ausrichtung zu erleichtern. Führen Sie in jedem
Fall eine Feineinstellung durch, um einen maximalen Ausgangspegel über die Überwachungsbuchse zu erhalten.
Machen Sie nach der Überprüfung durch die Alarmanzeige
4
Feineinstellungen mit dem Spannungsmesser (Voltmeter)
für den Sender und den Empfänger.
Sehen Sie durch den
Sucher.
Lichtstrahl
unterbrochen
Alarmanzeige-
EIN (Rot)
LED
Einstellpegel
Überwachungs-
ausgangsbuchse
Führen Sie die Prüfer des
Spannungsmessers wie oben
dargestellt ein. Stellen Sie den
Spannungsmesser auf einen
Wertebereich von 5 bis 10 VDC.
DE-13
Dieses Symbol zeigt ein Verbot an.
Feineinstellung des vertikalen Einstellwinkels
Drehen Sie das Einstellrad für den
vertikalen Einstellwinkel mit dem Finger
oder einem Kreuzschlitzschraubenzieher.
Gegen den
Uhrzeigersinn:
Die Linse dreht
nach unten.
Lichtstrahl empfangen
Schnelles Langsames
Blinken Blinken
Neu ausrichten
0 V
Vorsicht
Fahren sie mit der Feineinstellung fort, bis
5
sie den maximalen Ausgangspegel über
"Gut" erreicht.
Im Uhrzeigersinn:
Die Linse dreht
nach oben.
OFF
Aus-
Gut
reichen gezeich-
1,0 V 2,0 V 2,5 V
Aus-
