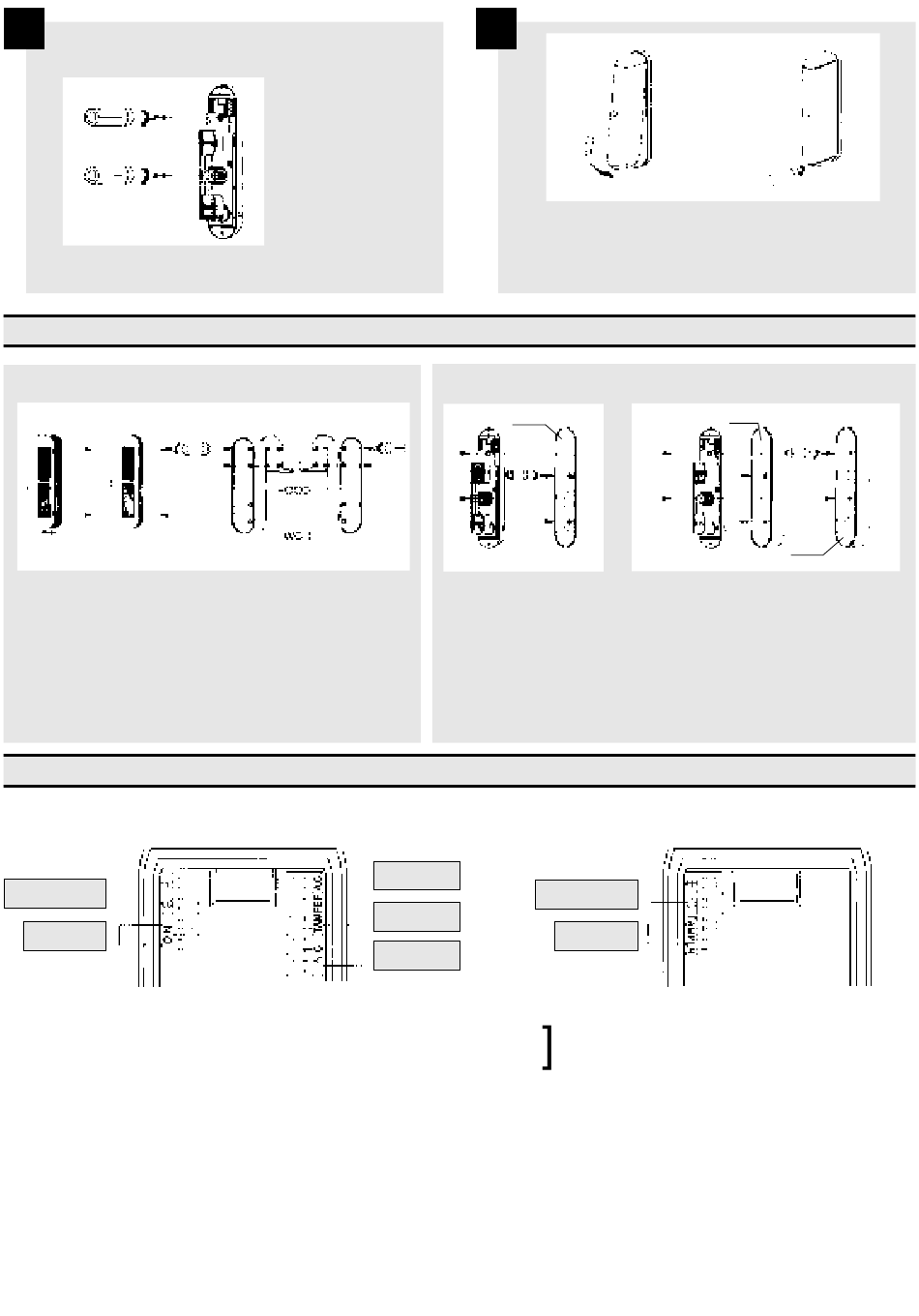

5. MONTAGE DER GEHÄUSEABDECKUNG WC-1 UND DES ABSTANDSHALTERS SP-1
Montage der optionalen Gehäuseabdeckung WC-1
Die standardmäßig weiß gelieferten Abdeckungen werden nach der
Montage und Ausrichtung der BX-100 PLUS montiert.
Die Abdeckungen werden über das schwarze Gehäuse der BX-100
PLUS gestülpt und mit den beiliegenden 4 Schrauben, oben und un-
ten, jeweils links und rechts am Lichtschrankengehäuse festgeschraubt.
Die beiliegende Hut-Abdeckung verringert Falschalarme durch Regen,
Schnee und Frost in gefährdeten Montagebereichen. Der Hut wird vor
dem Festschrauben der WC-1 Abdeckung darübergesetzt und zusam-
men verschraubt. Die Hut- und WC-1 Abdeckungen lassen sich lackie-
ren und der Wandfarbe anpassen.
6. ANSCHLÜSSE
Empfänger
Betriebsspannung
10,5 - 28 V DC
Alarmausgang
N.O.
• Als Leitungen dürfen nur Leitungen verwendet werden entsprechend den Richtlinien und Vorschriften.
• Dimensionieren Sie die Leitungen entsprechend der Stromaufnahme, Leitungslänge und der mechanischen Beanspruchung. Beachten Sie be-
sonders die Angaben von Kabeltyp und max. zulässige Leitungslänge bzw. zulässigen Verkabelungsaufbau (z.B. busförmig, sternförmig) bei
Datenleitungen.
• Legen Sie die Abschirmung an einem Punkt gegen Erde. Stellen Sie sicher, daß die Abschirmungen keine Verbindung zu anderen Potentialen
haben.
• Gleichstromkabel und Datenkabel müssen mit einem Mindestabstand von 30 cm zu parallel verlaufenden Starkstromkabeln verlegt sein. Es dürfen
nur Leitungen in einem Kabel geführt werden, die sich nicht gegenseitig beeinflussen. Leitungen kritischer Anlageteile werden idealerweise in
separaten Kabeln geführt.
Die Gehäuserückwand an
der Wand montieren. Bei
Verwendung des optionalen
Abstandshalter SP-1 sollten
die Montagehinweise unter
Abschnitt 5 beachtet wer-
den.
Montage der optionalen Abstandshalter SP-1
Um einen größeren Abstand zur Wand zu bekommen sollten die Abstandshalter
SP-1 verwendet werden. Ein SP-1 hat eine Bautiefe von 50 mm. Das Distanzstück
muß vor der Lichtschrankenmontage befestigt werden. Der geschlossene Teil muß
zur Lichtschranke gerichtet sein, um dem Eindringen von Feuchtigkeit vorzubeu-
gen.
Es dürfen max. 2 Abstandshalter SP-1 übereinander montiert werden (b). Auf die
im Bild dargestellte Montagerichtung ist zu achten.
Audio-
Steuerung
Deckelkontakt
N.C.
Alarmausgang
N.C.
[
Der Deckelkontakt soll auf
eine Sabotagemeldergruppe
aufgelegt werden.
5
Nach der Ausrichtung und dem Funktionstest (Abschnitt 8
„Optische Ausrichtung") und (Abschnitt 10 „Funktions-
kontrolle") kann der Gehäusedeckel wieder aufgesetzt und
festgeschraubt werden.
a)
oben
Sender
Betriebsspannung
10,5 - 28 V DC
Deckelkontakt
N.C.
oben
b)
unten
