Optex AX-100TFR Installationshinweise Seite 8

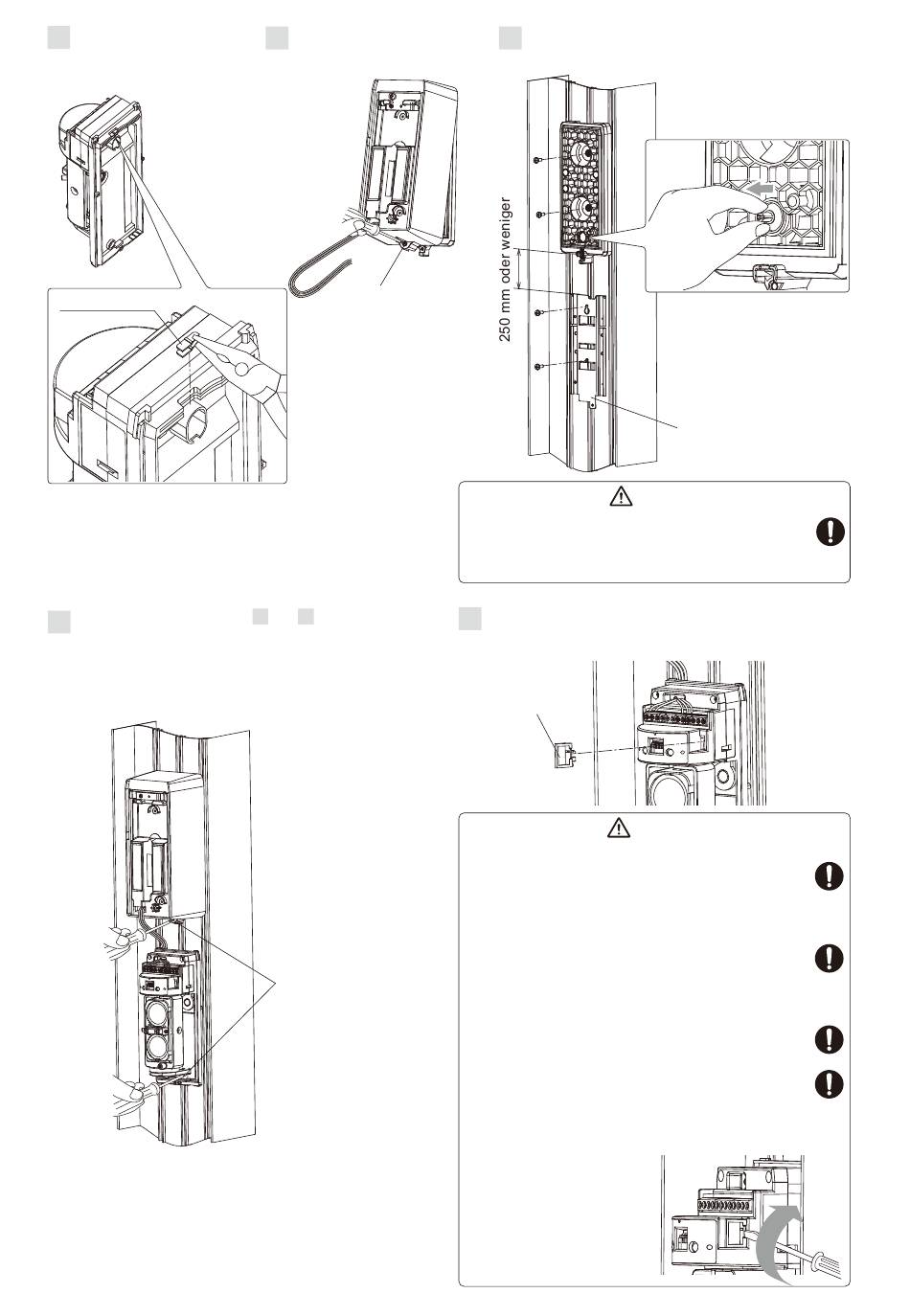

Öffnen Sie die
4
Kabelbohrung oben auf
dem Grundgerät mit einer
Zange.
Kabelbohrung
Folgen Sie den Schritten 3 bis 6 aus
7
Abschnitt "3-1", um den Drahtlossender und die
Batterien im Rückkasten anzubringen,
und montieren Sie den Rückkasten dann an
das Chassis. Montieren Sie das Grundgerät an
der Montagehalterung für das Grundgerät.
Entfernen Sie das Chassis
5
vom Rückkasten.
Lösen Sie die
Rückkasten-
Sicherungsschraube.
Ziehen Sie die
Schrauben fest.
DE-8
Bringen Sie das Chassis und die
6
Montagehalterung des Grundgeräts (optional)
im Turm an.
Wackeln Sie nach Montage an der Wand mit
Daumen und Zeigefinger an der Sabotagehülse, um
sicherzustellen, dass der Tamper (Sabotage) richtig
funktioniert.
Stecken Sie nach Abschluss aller Einstellungen und
8
einer Funktionsprüfung die Sabotagehülse in jeden
Sender/Empfänger.
Sabotagehülse
(Option: MP-4)
Vorsicht
• Die Schalterauswahl wird nicht erkannt, wenn die
Sabotagehülse eingesteckt ist.
Entfernen Sie die Sabotagehülse, bevor Sie mit
Hilfe des Schalters eine Funktion auswählen.
• Wenn Sie Ihre Einstellungen vorgenommen
haben, vergessen Sie nicht, die Sabotagehülse
einzustecken, um überprüfen zu können, dass alle
LED-Anzeigen AUS sind.
Ist die Sabotagehülse nicht eingesteckt, steht die
LED-Anzeige weiterhin auf EIN, was mehr
Batteriestrom verbraucht.
• Die Überwachungsausgangsbuchse wird abgeschaltet,
wenn die Sabotagehülse eingesteckt ist.
• Die Messstelle zur Ausrichtung der Strahlen wird
deaktiviert, wenn die Sabotagehülse eingesteckt
wird. "Beenden Sie zunächst die Ausrichtung,
bevor Sie die Sabotagehülse einstecken.
Entfernen der Sabotagehülse >>
Setzen Sie einen
Flachschraubenzieher ein,
und drehen Sie ihn im
UHRZEIGERSINN
und leicht, um die
Manipulationshülse zu
entfernen.
Montagehalterung für
Grundgerät (Option:
MP-4)
Vorsicht
