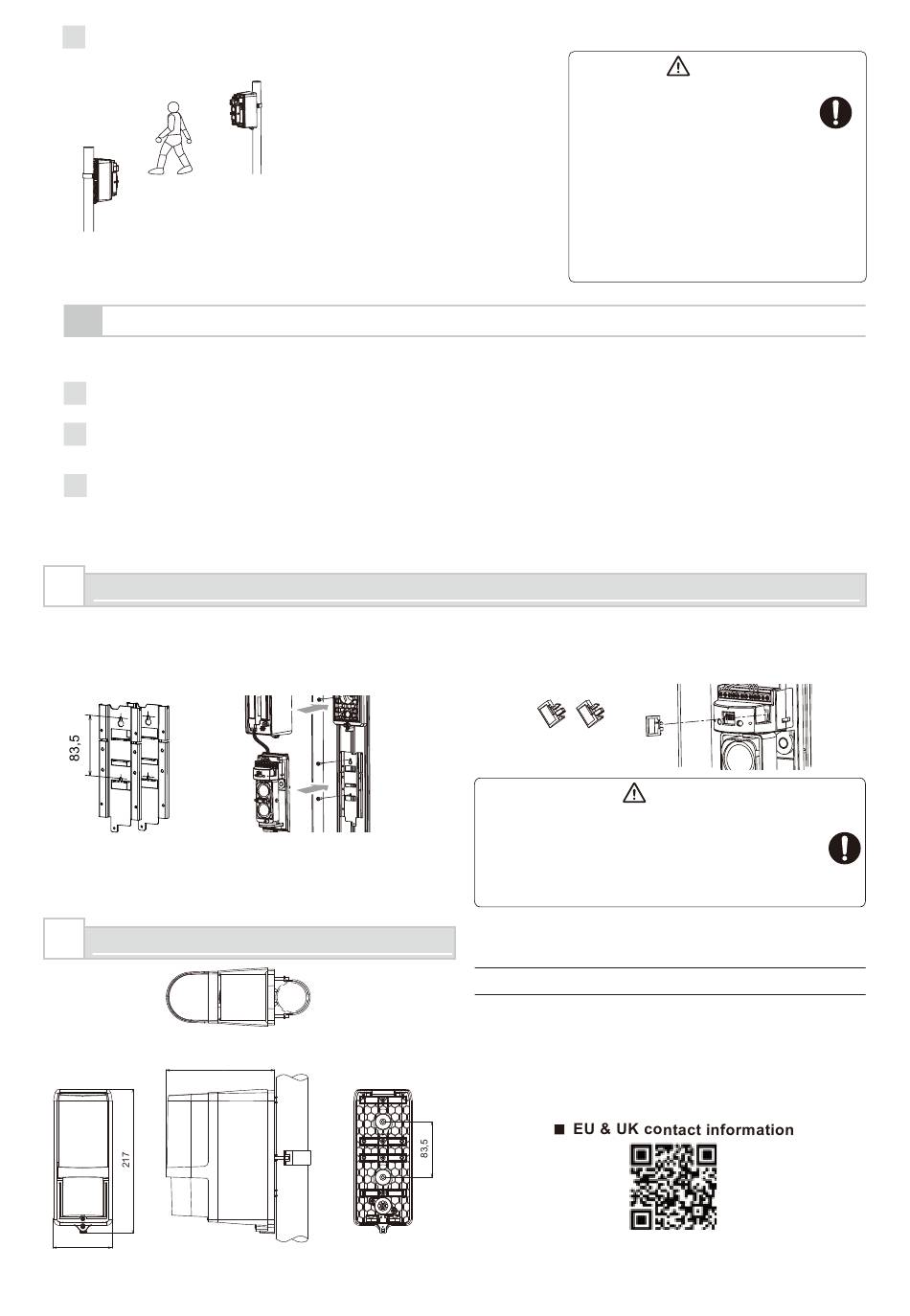

Fehlerbehebung; Optionen; Abmessungen - Optex AX-100TFR Installationshinweise

Führen Sie eine Funktionsprüfung durch, um zu überprüfen, ob sich die Alarmanzeige-LED am Empfänger
4
einschaltet („EIN"), sobald die Person den Strahl unterbricht.
B
C
Sender
A
5-3

FEHLERBEHEBUNG

Wenn die Alarmanzeige-LED AUS ist oder blinkt, obwohl der Strahl unterbrochen ist, tun Sie Folgendes:
1 Passen Sie die optische Achse noch einmal an.
2
In einer Konfiguration mit mehreren Detektoren empfängt der Empfänger evtl. Infrarotstrahlen von einem irrelevanten
Sender. Lesen Sie Abschnitt "4-2" und überprüfen Sie die Einstelllungen für Infrarotstrahlfrequenz auf 4 Kanälen.
3
Der Strahl des Senders erreicht evtl. den Empfänger durch die Reflexion am Boden oder der Wand eines
Gebäudes. Gute Reflektoren sichtbaren Lichts reflektieren auch Infrarotstrahlen gut. Entfernen Sie das für die
Reflexion verantwortliche Objekt in Nähe des Detektors oder stellen Sie den Detektor an einem anderen Ort
auf und passen Sie die optische Achse noch einmal an.
6

OPTIONEN

MP-4: Montagehalterungsset für das Grundgerät (für Pfostenmontage)
Montagehalterung für Grundgerät
Einheit: mm
7

ABMESSUNGEN

162,5
88,1
Empfänger
Führen Sie eine Funktionsprüfung an
den folgenden drei Punkten durch:
A. Vor dem Sender
B. Vor dem Empfänger
C. Genau zwischen Sender und
Empfänger
Der Detektor wurde ordnungsgemäß
installiert, wenn sich die
Alarmanzeige-LED im Test an allen
drei Punkten auf „EIN" schaltet.
Einheit: mm
Um Batteriestrom einzusparen,
sollten Sie die Funktionsprüfung
durchführen, bevor Sie die folgenden
Punkte überprüfen.
(1) Wenn Sie den Detektor an einer Wand oder
einem Pfosten montieren, stellen Sie sicher,
dass die Abdeckung ordnungsgemäß am
Grundgerät angebracht ist.
(2) Bei einer Montage im Strahlturm stellen
Sie sicher, dass die Sabotagehülse
ordnungsgemäß am Grundgerät
angebracht ist. (Siehe Seite 8 "Vorsicht".)
Sabotagehülse
Ohne Sabotagehülse leuchten die LEDs weiter, was
■
Batteriestrom verbraucht.
Beim Entfernen des Sabotagebusses einen
■
Flachschraubendreher einsetzen und im
UHRZEIGERSINN und leicht verdrehen. Siehe auch
Vorsicht auf Seite 8.
HINWEIS
Diese Geräte sind so konzipiert, dass sie einen Eindringling
erkennen und einen Alarm auf dem Bedienfeld aktivieren.
Da diese nur Teil eines Gesamtsystems sind, übernehmen
wir keine Haftung für Schäden oder sonstige
Konsequenzen, die durch einen Eindringling entstehen.
https://navi.optex.net/cert/contact/
DE-15
Vorsicht
Vorsicht
