4

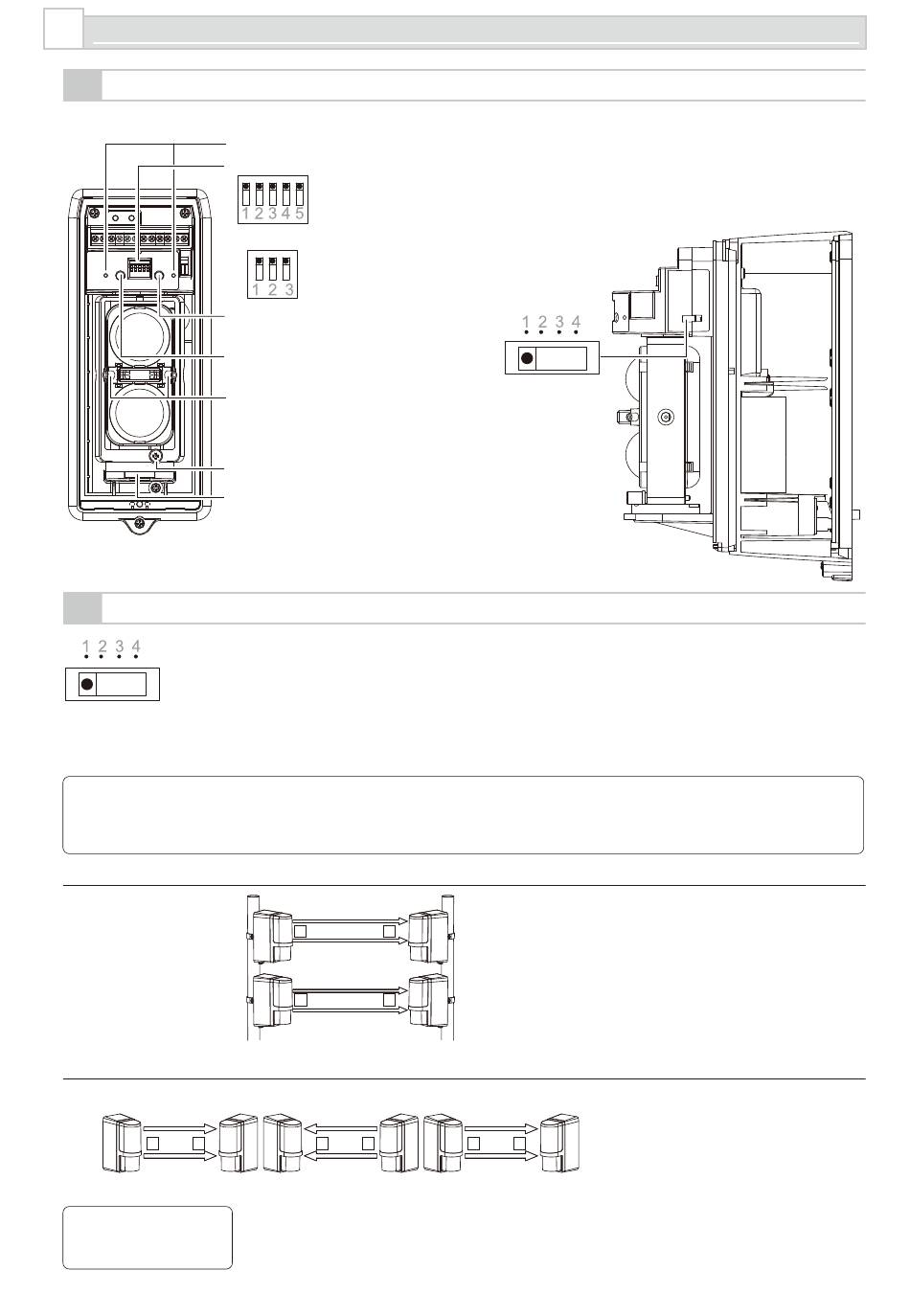

EINSTELLUNGEN

4-1

FUNKTIONEN

(Alle folgenden Schaltereinstellungen sind die Standardeinstellungen.)
4-2 INFRAROTSTRAHLFREQUENZ AUF 4 KANÄLEN
Mit der Wahl der Infrarotstrahlfrequenz auf 4 Kanälen lässt sich ein unerwünschtes Übersprechen
vermeiden, das dann eintreten kann, wenn mehrere Infrarot-Lichtschranken zur Überbrückung
längerer Strecken eingesetzt werden oder Infrarotstrahlen sich überlagern.
• Verwenden Sie den entsprechenden Schalter, um zwischen den 4 unterschiedlichen
Infrarotstrahlfrequenzen auszuwählen.
• Der Empfänger und der Sender, die zueinander zeigen, müssen auf den gleichen Kanal eingestellt sein.
• Es können maximal zwei Systeme übereinander angeordnet werden.
Hinweis>>
Bei der Auswahl der Infrarotstrahlfrequenzen immer einen Abstand von zwei Kanälen wählen, wenn Systeme übereinander
angeordnet werden (siehe folgendes Beispiel).
Das obere Gerät ist auf Kanal 1 eingestellt, das untere auf Kanal 3. Es könnten auch die Kanäle 2 und 4 verwendet werden.
a) Schutz bei übereinander angeordneten Systemen
Se-A
Se-B
b) Schutz bei großen Distanzen
Se-A Em-A Em-B
1 1
Abk.>>
Se-A = Sender "A"
Em-A = Empfänger "A"
Überwachungsbuchse (nur Empfänger)
Empfänger:
1, 2: Schalter - Einstellschalter zur Strahlenunterbrechung
3: Schalter - Batteriestromspar-Timer
4: Schalter - Schalter für die intermittierende Ausgabefunktion
5: Schalter - Öffner/Schließer-Auswahl
Sender:
1: Schalter - Batteriestromspar-Timer
2: Schalter - Schalter für die intermittierende Ausgabefunktion
3: Schalter - Öffner/Schließer-Auswahl
Empfänger: Alarmanzeige-LED
Sender: Betriebsspannung-LED
LED-Anzeige für schwache Batterien
Sucher
Einstellrad für vertikalen Einstellwinkel
Einstellrad für horizontalen Einstellwinkel
1 1
3 3
Se-B Se-C
1 1
Infrarotstrahlfrequenz
auf 4 Kanälen
Em-A
Em-B
Em-C
3 3
DE-11
Da Empfänger B den
Infrarotstrahl von Sender A
empfangen könnte, sollten Sie
die Frequenzen wie links
abgebildet auswählen (jede
Nummer in den abgebildeten
Quadraten bezeichnet eine
Kanalnummer).
Da Empfänger C den
Infrarotstrahl von Sender A
empfangen könnte, sollten Sie
die Frequenzen wie links
abgebildet auswählen.
