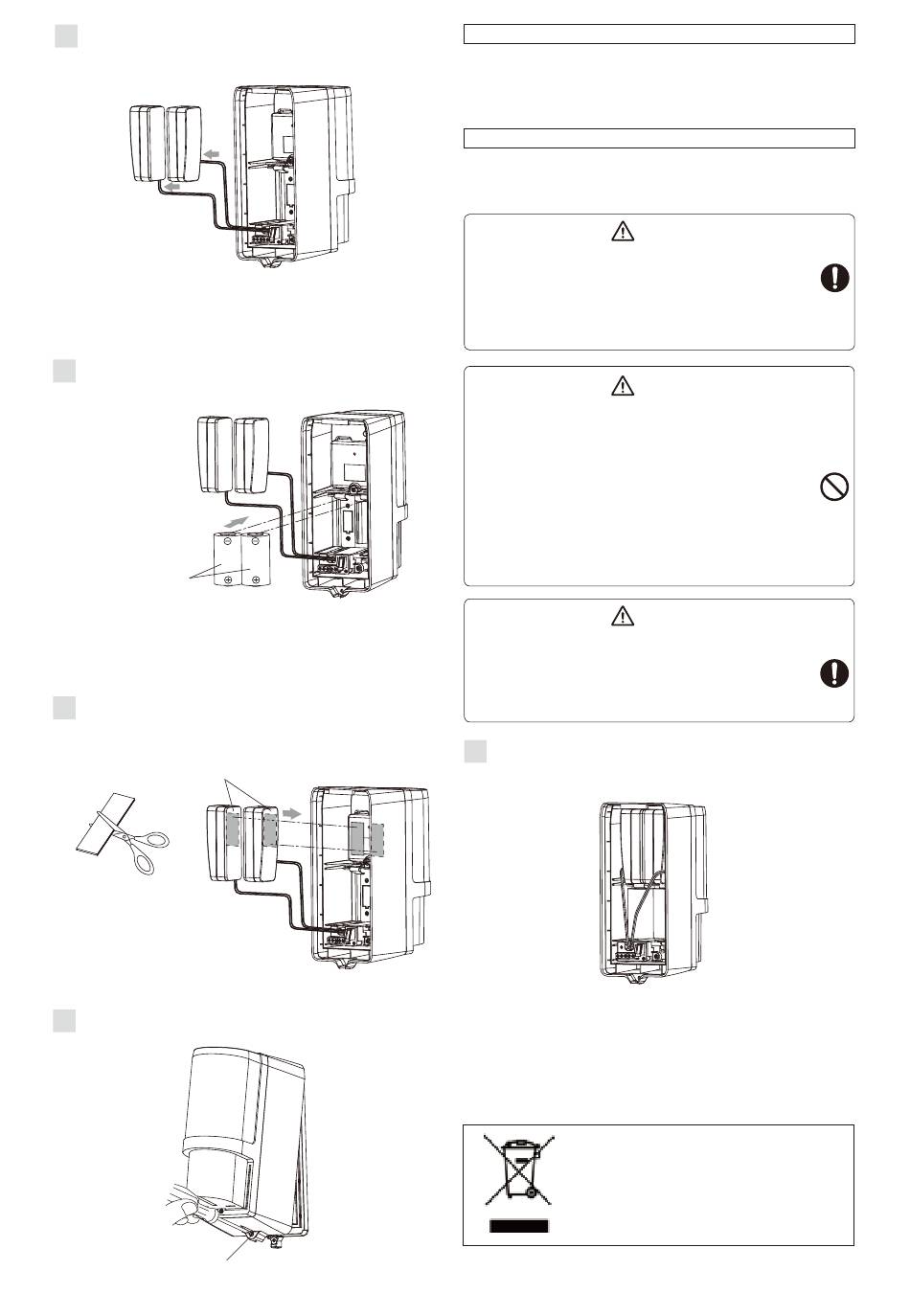

Optex AX-100TFR Installationshinweise Seite 5

Verbinden Sie die Kabel des Rückkastens mit
3
den Drahtlossendern.
Legen Sie die benötigten Batterien in den
4
Rückkasten ein.
Benötigte Batterien
SAFT LSH20 3,6 V 13 Ah
Bringen Sie die Drahtlossender im Rückkasten an.
5
Schneiden Sie das im Lieferumfang enthaltene
Klettband auf die gewünschte Länge zu und
befestigen Sie es.
Montieren Sie den Rückkasten an das Chassis.
7
Ziehen Sie die
Rückkasten-Sicherungsschraube fest.
Empfänger-Drahtlossender-Verbindung
Gelb/gelb-weißes Kabel: Für Alarm
Grün/grün-weißes Kabel: Für niedrige Batterieleistung
Schwarz/schwarz-weißes Kabel: Für den Tamper
Sender-Drahtlossender-Verbindung
Grün/grün-weißes Kabel: Für niedrige Batterieleistung
Schwarz/schwarz-weißes Kabel: Für den Tamper
• Wenn Schließer-Drahtlossender verwendet werden,
finden Sie unter "Verwendung mit einem Sender
vom Typ Schließer" in Abschnitt "3-4" Informationen
zur Verkabelung.
• Verwenden Sie die angegebenen Batterien für die
Drahtlossender.
• Verwenden Sie nur die angegebenen Batterien.
Benötigte Batterien:
Vier LSH20 Batterien von SAFT.
• Keine Batterien mit unterschiedlichen
Spannungsniveaus kombinieren (z. B. neue und
gebrauchte Batterien).
Eine Nichtbeachtung dessen kann zu Explosionen,
einem Austreten von Elektrolyt, einem Ausstoß
giftiger Gase oder anderen Folgen führen, was
wiederum in Personen- oder Sachschäden
resultieren kann.
Entfernen Sie alle Batterien, bevor Sie neue Batterien
einsetzen.
Wird dies nicht befolgt, so wird die LED-Anzeige für
schwache Batterien nicht zurückgesetzt und sie blinkt
auch weiterhin.
Verlegen Sie die Kabel so, dass sie nicht zwischen
6
Chassis und Rückkasten eingeklemmt werden.
Lithium Batterien werden verwendet.
Befolgen Sie die EU-Batterierichtlinie
(2013/56/EU), um Batterien zu entsorgen.
DE-5
(Sabotage)
(Sabotage)
Vorsicht
Warnung
Vorsicht
