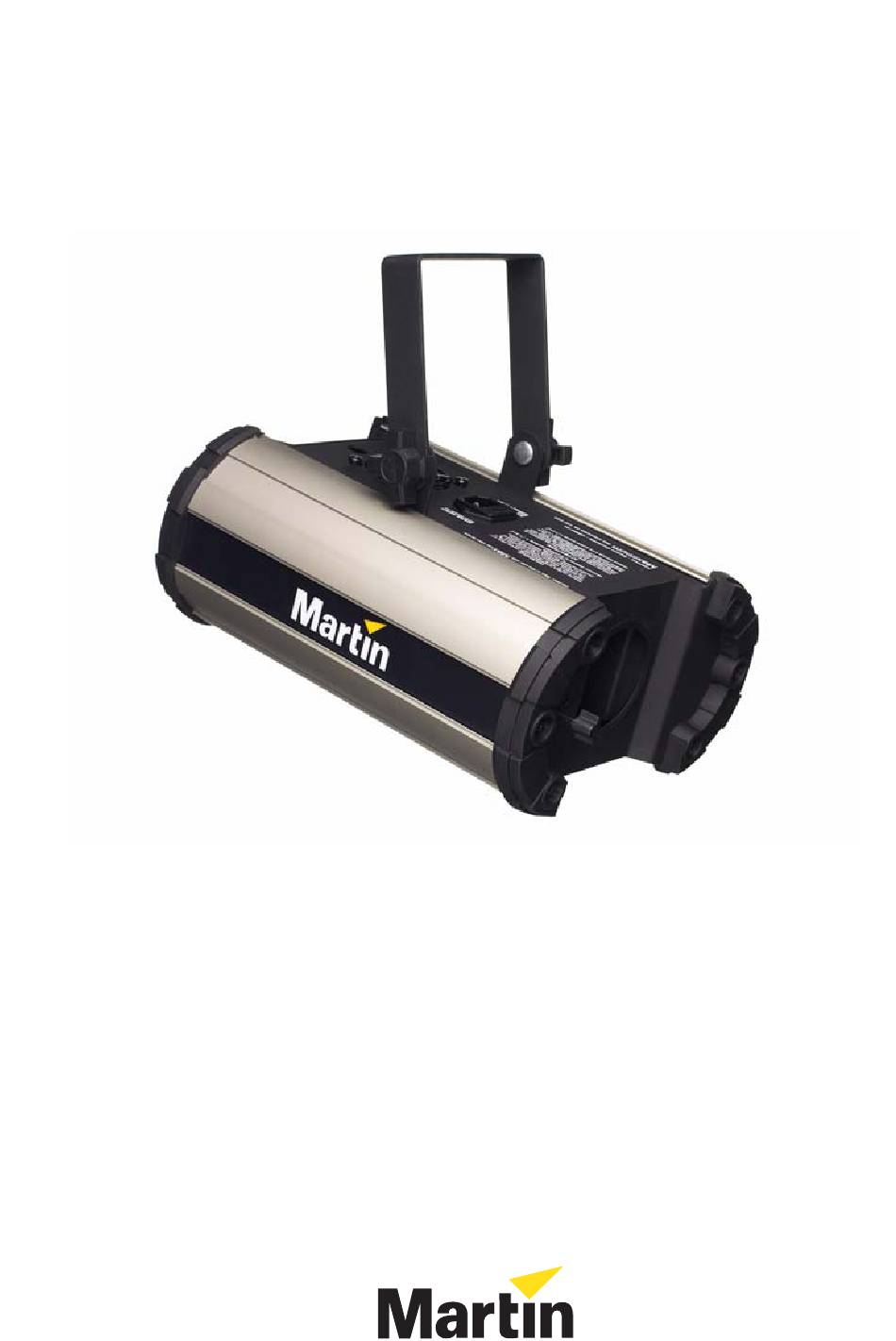

- Seite 1 Mania DC1 Bedienungsanleitung...
- Seite 2 Alle Massangaben in Millimeter Ø13 © 2003 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anlei- tung darf, egal auf welche Weise, ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. In China gedruckt. P/N 35060137, Rev. B...
-
Seite 3: Inhaltsverzeichnis
Fokussierung des Mania DC1 ........ -
Seite 4: Einführung

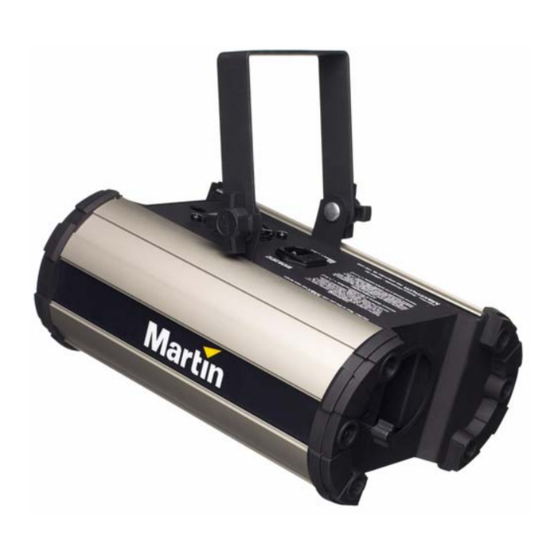

INFÜHRUNG Vielen Dank für Ihre Wahl des Martin Mania DC1. Der Mania DC1 ist ein DJ Lichteffekt, der einen Wassereffekt mit 53° Streuwinkel und Farbwechseln mit einstellbarer Geschwindigkeit erzeugt. S I C H E R H E I T S H I N W E I S E Warnung! Dieses Produkt ist nicht für den Gebrauch in Haushalten. -
Seite 5: Schutz Vor Elektrischen Stromsch Lägen
Das Leuchtmittel muss getauscht werden, wenn es beschädigt oder durch Hitze verformt ist. Das Netzkabel muss getauscht werden, wenn es beschädigt ist. Verwenden Sie nur das Original Netzkabel, das Sie bei Ihrem Martin Händler erhalten. Schutz vor elektrischen Stromsch lägen Warnung! Trennen Sie das Gerät allpolig vom Netz, bevor Sie das... -
Seite 6: Schutz Vor Verlet Zungen Durch Absturz
L I E F E R U M F A N G Das Verpackungsmaterial wurde für den sicheren Transport des Geräts entwickelt - verwenden Sie immer die Originalverpackung, wenn Sie das Gerät transportieren. Der Mania DC1 wird mit folgendem Zubehör geliefert: • 3-poliges IEC Netzkabel • Bedienungsanleitung Mania DC1 Bedienungsanleitung... -
Seite 7: Mania Dc1 Überblick
M A N I A D C 1 Ü B E R B L I C K Sicherungshalter Netzanschluß Hängebügel Knebelschrauben Lüfter Öse für Fangseil Spannungs- einstellung Effektgeschwindigkeit (Drehgeschwindigkeit) Farbwechsel Effektrichtung Netzschalter (Drehrichtung) Einführung... -
Seite 8: Installation
E I N S T E L L E N D E R N E T Z S P A N N U N G Der Mania DC1 ist mit einem zweistufigem Spannungswahlschalter ausgestattet. Das Gerät kann bei folgenden Netzspannungen und Frequenzen von 50-60 Hz betrieben werden: •... -
Seite 9: Mont Ag E Des Netzsteckers
Stellen Sie den Wahlschalter an der Rückseite des Geräts richtig ein, bevor Sie das Gerät in Betrieb nehmen. Netzspannung Mont ag e des Netzsteckers Warnung! Zum Schutz vor elektrischem Schlag muss das Gerät immer elektrisch geerdet werden. Die Stromversorgung soll mit einer Überlastsicherung und einem Fehlerstromschutzschalter (FI- Schalter) abgesichert sein. -
Seite 10: Montage Über Kopf
Netzschalter 2 Das Gerät wird mit dem Netzschalter eingeschaltet. M O N T A G E Ü B E R K O P F Der Mania DC1 kann mit einer Klemme (nicht im Lieferumfang) montiert werden. Warnung! Sperren Sie den Montagebereich während der Montage ab. -
Seite 11: Ändern Der Drehrichtung
6 Lösen Sie die Knebelschrauben, kippen Sie das Gerät wie gewünscht und ziehen Sie die Schrauben wieder fest. Knebelschrauben Öse für Fangseil Ä N D E R N D E R D R E H R I C H T U N G Wenn Sie das Gerät mit dem Hängebügel nach unten montieren, können Sie mit dem Schalter für die Drehrichtung des Effekts das Wasser trotzdem nach unten laufen lassen. -
Seite 12: Betrieb
• Einstellen der Drehrichtung des Effekts - im oder gegen den Uhrzeigersinn. Sie können mit Hilfe dieses Schalters immer ’fallendes’ Wasser projizieren. • Einstellen der Drehgeschwindigkeit des Effekts. Stellen Sie mit dem Drehknopf die Geschwindigkeit ein. Netzschalter Effektgeschwindigkeit (Drehgeschwindigkeit) Effektrichtung (Drehrichtung) Farbwechsel Mania DC1 Bedienungsanleitung... -
Seite 13: Fokussierung Des Mania Dc1
F O K U S S I E R U N G D E S M A N I A D C 1 Die Fokuslinse wird mit dem Hebel direkt neben der Linse verschoben, um die Abbildung scharf zu stellen. Ziehen Sie den Hebel heraus oder drücken Sie ihn hinein, bis die Abbildung des Gobos scharf ist. -
Seite 14: Wartung
Schmutzablagerungen auf den optischen Komponenten verringern den Lichtstrom und die Abbildungsqualität. Reinigen Sie die optischen Komponenten vorsichtig in einer sauberen, gut beleuchteten Umgebung. Die beschichteten Oberflächen sind besonders kratzempfindlich. Verwenden Sie keine Lösungsmittel, welche Kunststoff oder lackierte Oberflächen angreifen. Mania DC1 Bedienungsanleitung... - Seite 15 1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es 5 Minuten abkühlen. 2 Entfernen Sie die Knebelschraube, die den Deckel fixiert. Knebelschraube 3 .Ziehen Sie den Gehäusedeckel bis zum mechanischen Anschlag nach hinten. 4 Entfernen Sie lose Partikel mit dem Staubsauger oder Druckluft. 5 Entfernen Sie anhaftende Partikel mit einem fusselfreien Tuch oder einem Wattestäbchen, das mit Glasreiniger oder destilliertem Wasser getränkt ist.
-
Seite 16: Austausch Des Leuchtmittels
Achtung Heißes Leuchtmittel. Das einzig zugelassene Leuchtmittel ist die Phillips 12V EFP/5H 100W (type No 6834) Lampe (Martin P/N 97000004). Diese Lampe hat eine durchschnittl. Lebensdauer von 500h. Warnung Die Verwendung anderer Leuchtmittel kann zur Beschädigung des Geräts führen! -
Seite 17: Austausch Der Hauptsicherung
Kabel einzuklemmen. Ziehen Sie die Knebelschraube fest. H A U P T S I C H E R U N G Der Mania DC1 ist zum Schutz vor Überlastung mit einer trägen Sicherung abgesichert. Die Sicherung könnte defekt sein, wenn das Gerät Strom erhält und die Lampe eingeschaltet ist aber nicht leuchtet. - Seite 18 3 Ersetzen Sie die Sicherung durch eine intakte Sicherung mit identischen Kennwerten. Die Kennwerte sind auf dem Typenschild und im Abschnitt “Technische Daten” auf Seite 20 angegeben. 4 Montieren Sie den Sicherungshalter. Mania DC1 Bedienungsanleitung...
-
Seite 19: Fehlerbehebung
Gerät zu heiß Abkühlen lassen. Belüftung des Geräts verbessern. Keine Aktion Musik zu leise, um den Lautstärke erhöhen. Musiktrigger zu aktivieren Näher an die Lautsprecher bringen. Elektrischer Defekt Martin-Service kontaktieren. Sicherung fällt regelmäßig aus Elektrischer Defekt Martin-Service kontaktieren. Fehlerbehebung... -
Seite 20: Technische Daten
Streuwinkel ........... . . 53° Mania DC1 Bedienungsanleitung... - Seite 21 B E S T E L L I N F O R M A T I O N Mania DC1 non-US Version ....... P/N 90430010...
- Seite 24 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
