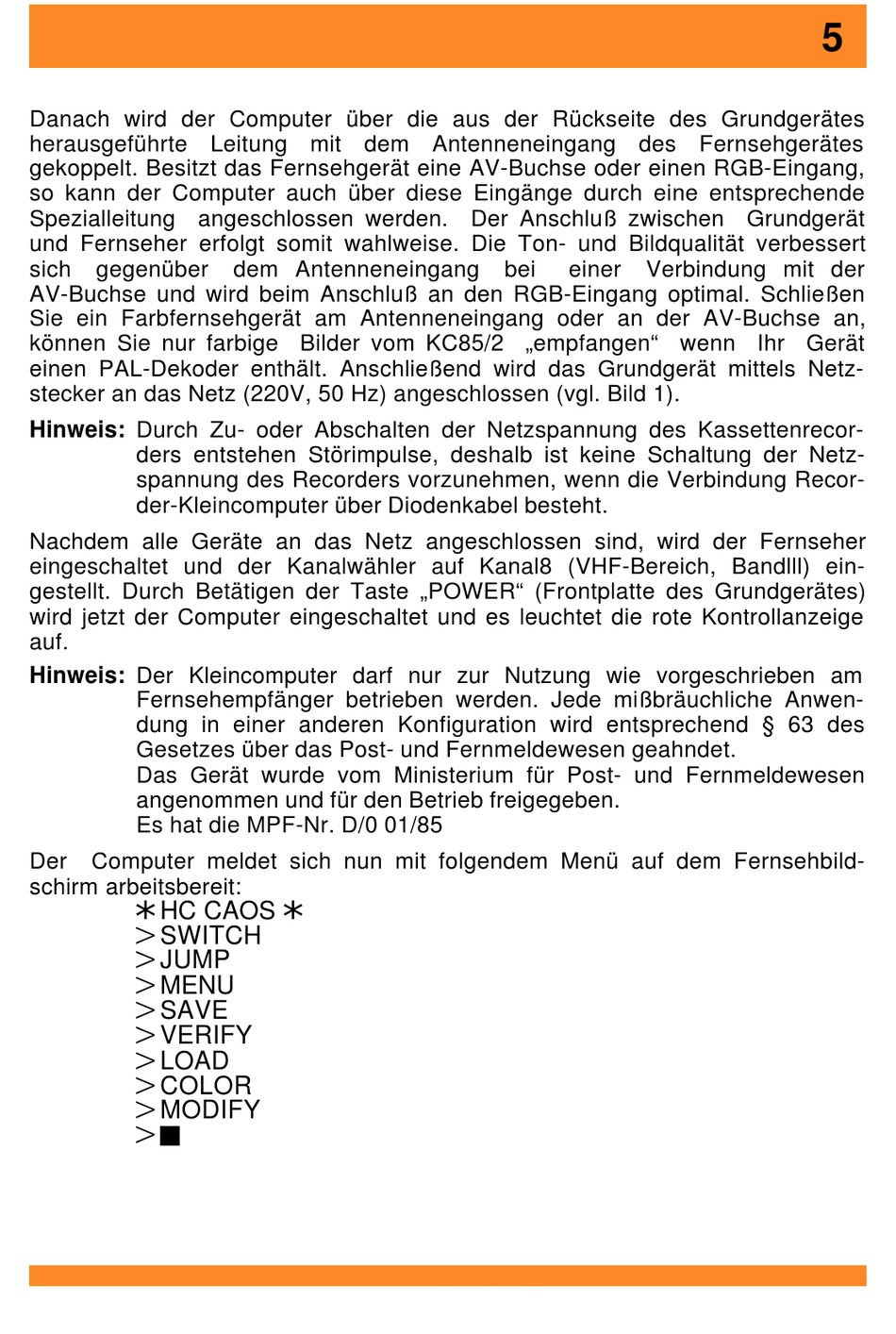

Danach wird der Computer über die aus der Rückseite des Grundgerätes
herausgeführte Leitung mit dem Antenneneingang des Fernsehgerätes
gekoppelt. Besitzt das Fernsehgerät eine AV-Buchse oder einen RGB-Eingang,
so kann der Computer auch über diese Eingänge durch eine entsprechende
Spezialleitung angeschlossen werden. Der Anschluß zwischen Grundgerät
und Fernseher erfolgt somit wahlweise. Die Ton- und Bildqualität verbessert
sich
gegenüber
AV-Buchse und wird beim Anschluß an den RGB-Eingang optimal. Schließen
Sie ein Farbfernsehgerät am Antenneneingang oder an der AV-Buchse an,
können Sie nur farbige Bilder vom KC85/2 „empfangen" wenn Ihr Gerät
einen PAL-Dekoder enthält. Anschließend wird das Grundgerät mittels Netz-
stecker an das Netz (220V, 50 Hz) angeschlossen (vgl. Bild 1).
Hinweis: Durch Zu- oder Abschalten der Netzspannung des Kassettenrecor-
ders entstehen Störimpulse, deshalb ist keine Schaltung der Netz-
spannung des Recorders vorzunehmen, wenn die Verbindung Recor-
der-Kleincomputer über Diodenkabel besteht.
Nachdem alle Geräte an das Netz angeschlossen sind, wird der Fernseher
eingeschaltet und der Kanalwähler auf Kanal8 (VHF-Bereich, Bandlll) ein-
gestellt. Durch Betätigen der Taste „POWER" (Frontplatte des Grundgerätes)
wird jetzt der Computer eingeschaltet und es leuchtet die rote Kontrollanzeige
auf.
Hinweis: Der Kleincomputer darf nur zur Nutzung wie vorgeschrieben am
Fernsehempfänger betrieben werden. Jede mißbräuchliche Anwen-
dung in einer anderen Konfiguration wird entsprechend § 63 des
Gesetzes über das Post- und Fernmeldewesen geahndet.
Das Gerät wurde vom Ministerium für Post- und Fernmeldewesen
angenommen und für den Betrieb freigegeben.
Es hat die MPF-Nr. D/0 01/85
Der
Computer meldet sich nun mit folgendem Menü auf dem Fernsehbild-
schirm arbeitsbereit:
Ã
HC CAOS
¾ SWITCH
¾ JUMP
¾ MENU
¾ SAVE
¾ VERIFY
¾ LOAD
¾ COLOR
¾ MODIFY
¾ ®
dem Antenneneingang
Ã
bei
einer
Verbindung mit der
5
