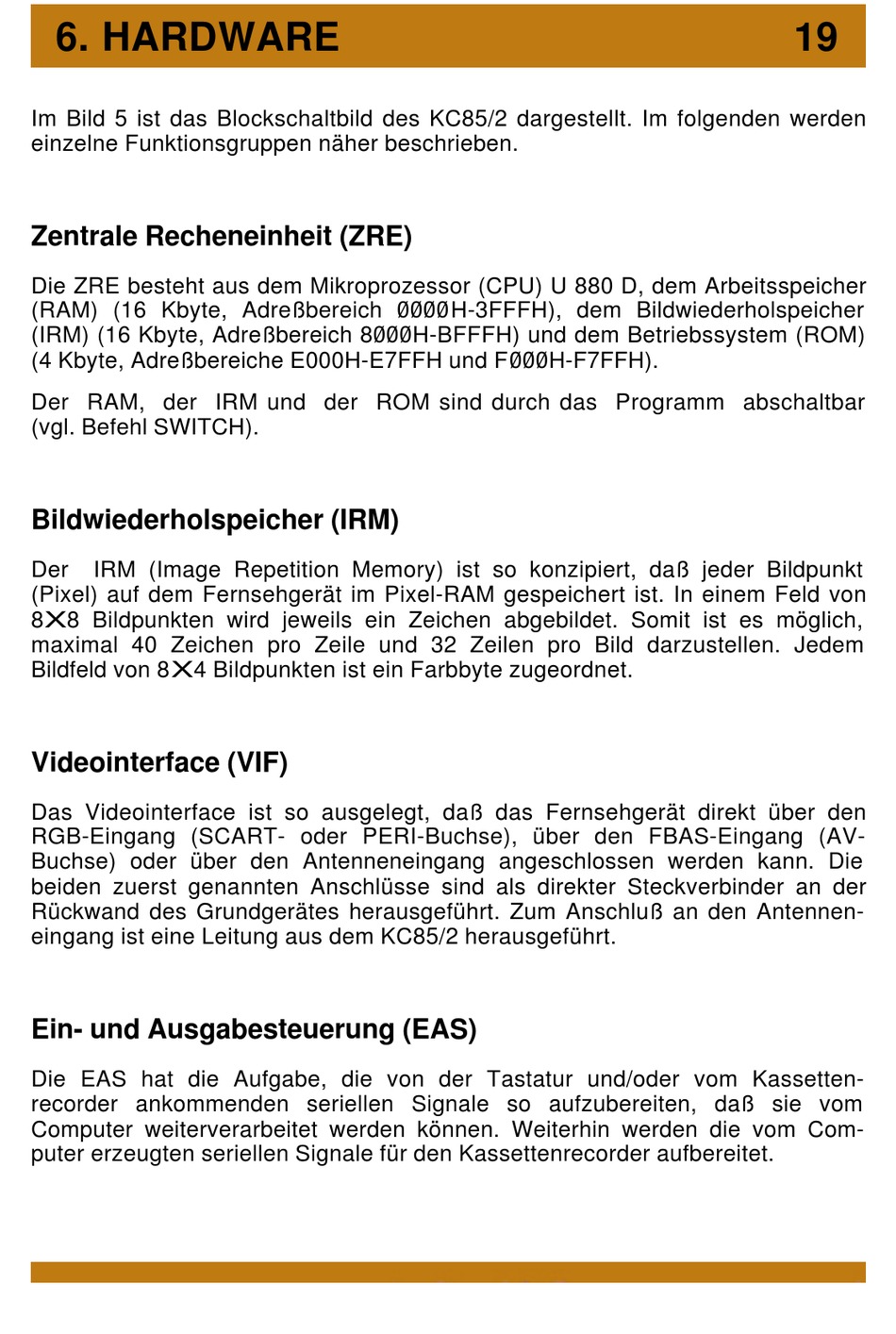

6. HARDWARE
19
Im Bild 5 ist das Blockschaltbild des KC85/2 dargestellt. Im folgenden werden
einzelne Funktionsgruppen näher beschrieben.
Zentrale Recheneinheit (ZRE)
Die ZRE besteht aus dem Mikroprozessor (CPU) U 880 D, dem Arbeitsspeicher
(RAM) (16 Kbyte, Adreßbereich ««««H-3FFFH), dem Bildwiederholspeicher
(IRM) (16 Kbyte, Adreßbereich 8«««H-BFFFH) und dem Betriebssystem (ROM)
(4 Kbyte, Adreßbereiche E000H-E7FFH und F«««H-F7FFH).
Der RAM, der IRM und der ROM sind durch das Programm abschaltbar
(vgl. Befehl SWITCH).
Bildwiederholspeicher (IRM)
Der
IRM (Image Repetition Memory) ist so konzipiert, daß jeder Bildpunkt
(Pixel) auf dem Fernsehgerät im Pixel-RAM gespeichert ist. In einem Feld von
8X8 Bildpunkten wird jeweils ein Zeichen abgebildet. Somit ist es möglich,
maximal 40 Zeichen pro Zeile und 32 Zeilen pro Bild darzustellen. Jedem
Bildfeld von 8X4 Bildpunkten ist ein Farbbyte zugeordnet.
Videointerface (VIF)
Das Videointerface ist so ausgelegt, daß das Fernsehgerät direkt über den
RGB-Eingang (SCART- oder PERI-Buchse), über den FBAS-Eingang (AV-
Buchse) oder über den Antenneneingang angeschlossen werden kann. Die
beiden zuerst genannten Anschlüsse sind als direkter Steckverbinder an der
Rückwand des Grundgerätes herausgeführt. Zum Anschluß an den Antennen-
eingang ist eine Leitung aus dem KC85/2 herausgeführt.
Ein- und Ausgabesteuerung (EAS)
Die EAS hat die Aufgabe, die von der Tastatur und/oder vom Kassetten-
recorder ankommenden seriellen Signale so aufzubereiten, daß sie vom
Computer weiterverarbeitet werden können. Weiterhin werden die vom Com-
puter erzeugten seriellen Signale für den Kassettenrecorder aufbereitet.
