3. Installations- und Handhabungsvorschriften

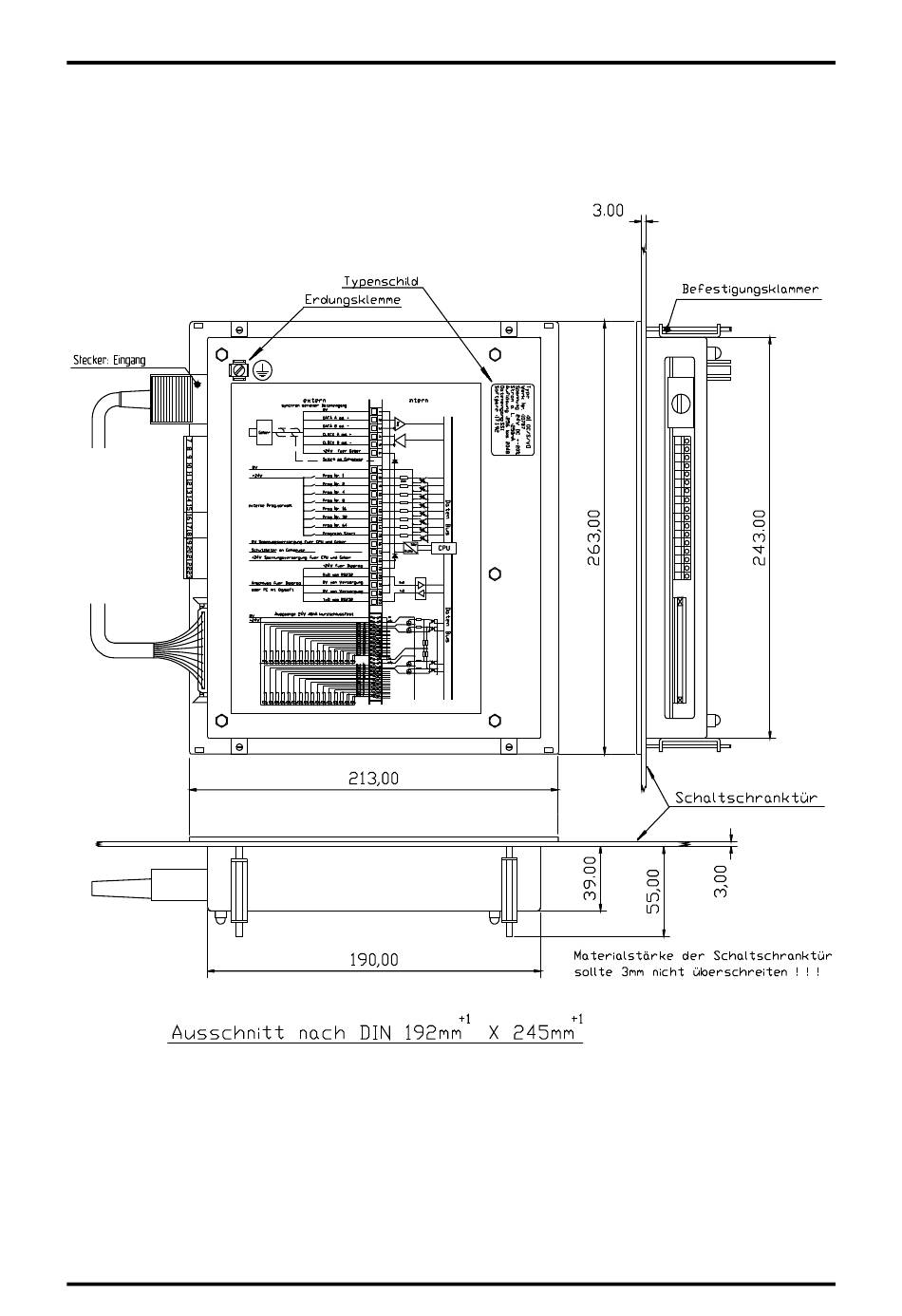

Zum Fronttafeleinbau wird CamCon in einen Ausschnitt (wie in der Maßzeichnung dargestellt) einge-
setzt.
-
an den Klemmen darf jeweils nur eine Ader unterklemmt werden
-
die Ausgänge dürfen nicht mit Spannung belegt werden
-
die Erdungsklemme auf der Rückseite des Gehäuses ist mit dem Schaltschrankgehäuse
(falls vorhanden) zu verbinden.
-
alle geschirmten Leitungen (Kabel des Winkelcodierers bzw. der Spannungsversorgung und
der Ausgänge) sind sternförmig am CamCon anzuschließen
-
alle Kabelverbindungen sind im spannungslosen Zustand herzustellen
-
Steuerleitungen zum CamCon getrennt von Starkstromleitungen führen
-
Stecker niemals unter Spannung ziehen oder stecken
Ausgabe: Juni 02
Digitales Nockenschaltwerk
CamCon DC60/S
Seite: 7
