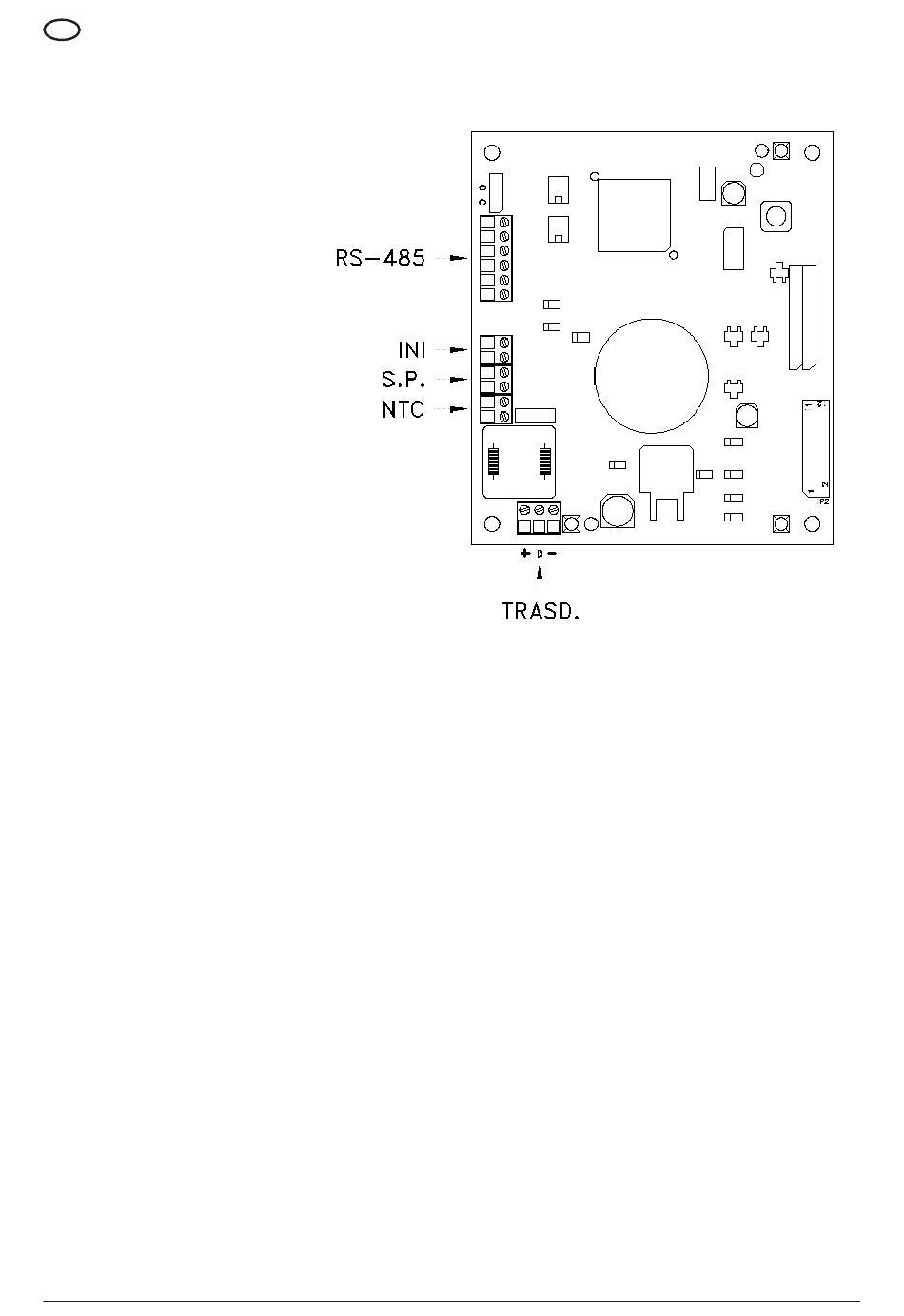

8.4 SCHEMA ANSCHLÜSSE - STEUERPLATINE
•
RS-485 → Kommunikationsport;
•
→ Eingang INIBIT Äußerer
INI
Kontakt NC;
•
→ Externer Setpoint (EST)
S.P.
Kontakt NA;
•
→ Eingang NTC Sonde für
NTC
Temperaturkontrolle;
•
TRASD. → Eingang 0 Volt für
Drucktransduktor.
→ Positiv
+
→ Negativ
-
→ Signal
D
