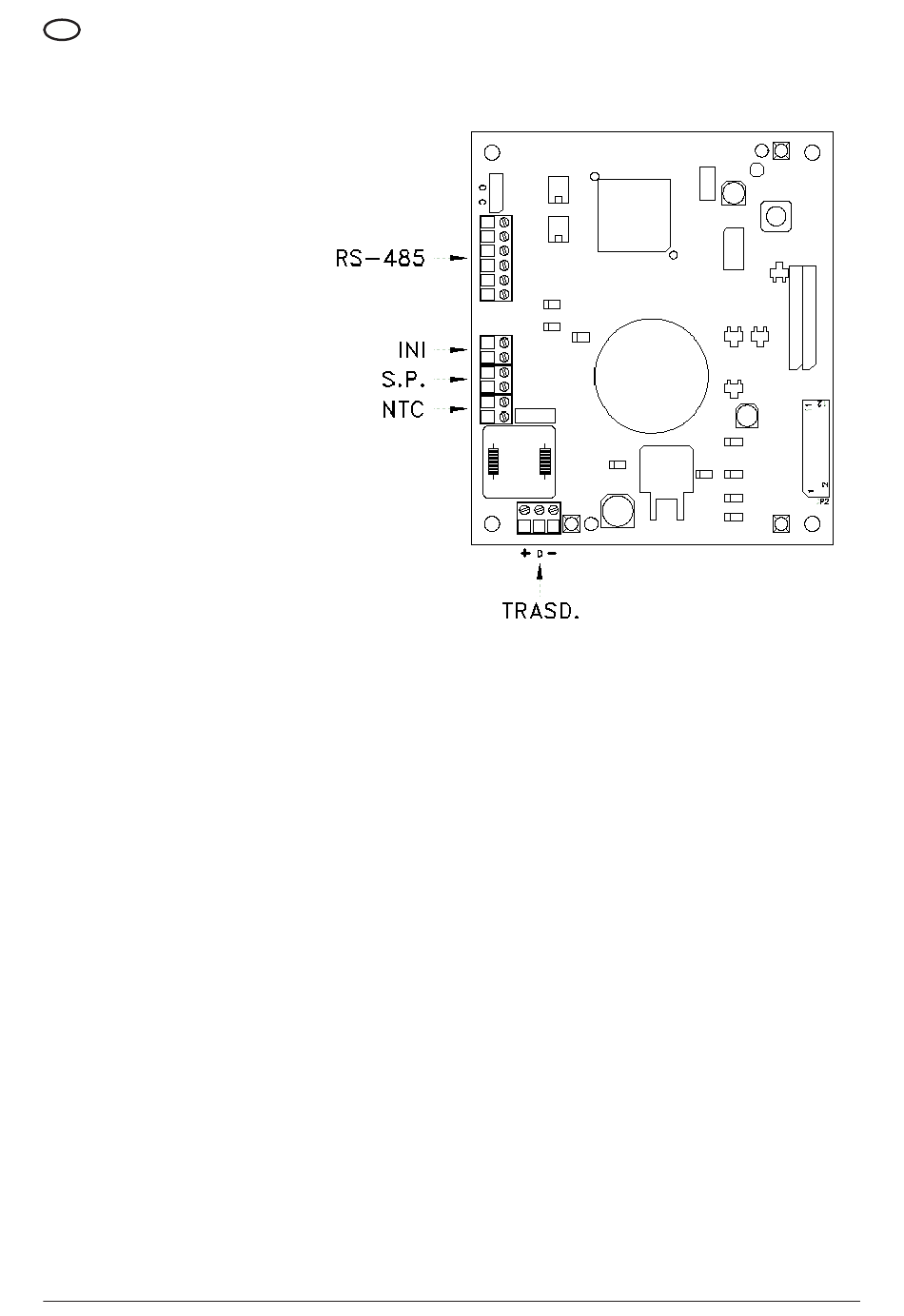

8.4 SCHÉMA DES CONNEXIONS – CARTE DE CONTROLE
•
RS-485 → Port de communication;
•
→ Entrée INIBIT : Contact
INI
externe NF;
•
→ Set Point externe (EXT) :
S.P.
contact NO;
•
→ Entrée sonde NTC pour
NTC
contrôle températures;
•
TRASD. → Entrée 0÷Volts pour
transducteur de pression.
→ Positif
+
→ Negatif
-
→ Signal
D
