Siemens SIMATIC ET 200SP Gerätehandbuch Seite 27

PROFINET IO mit BusAdapter BA 2×RJ45

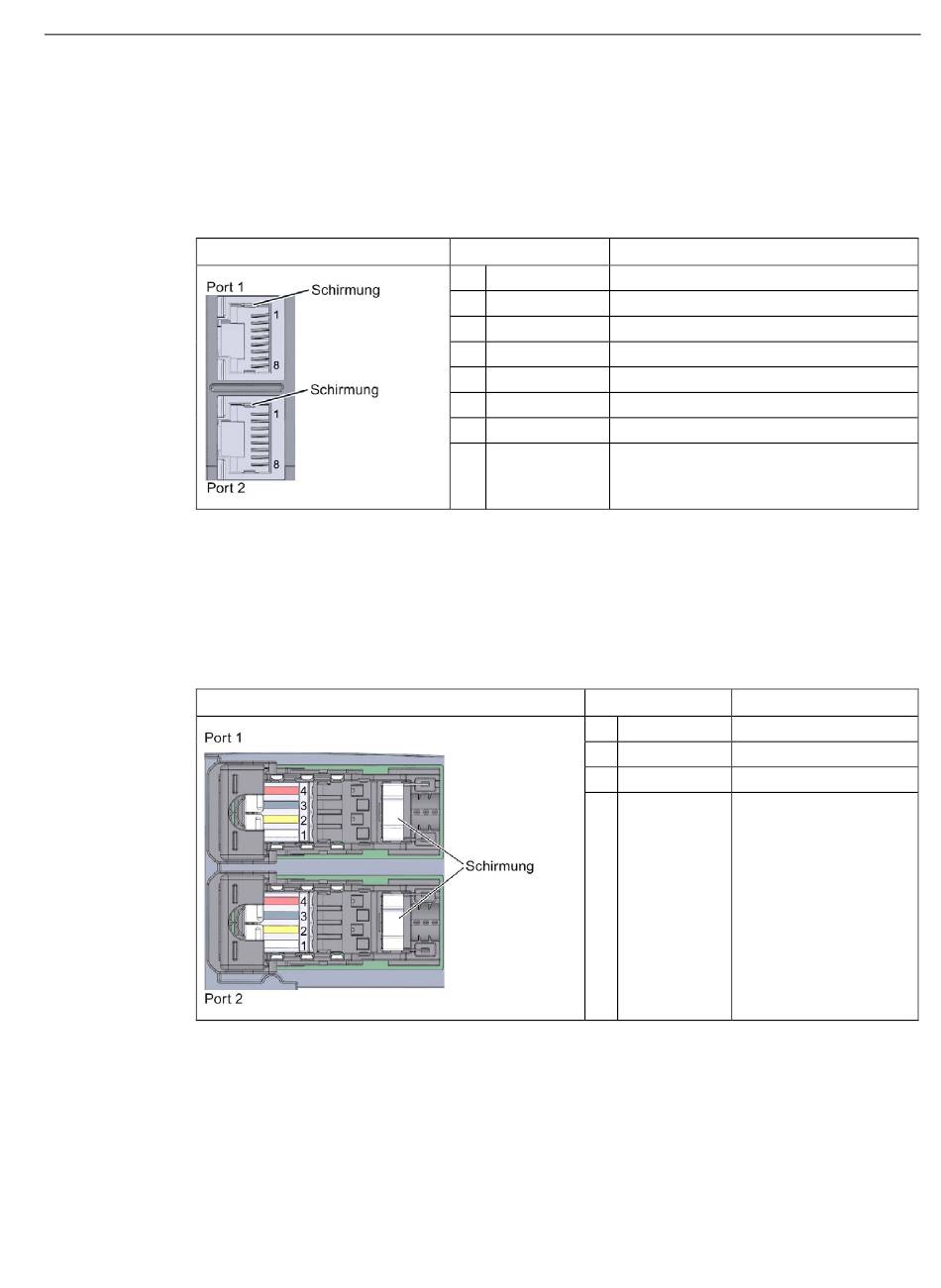

Die folgende Tabelle zeigt den Signalnamen und die Bezeichnung der Anschlussbelegung
des BusAdapter BA 2×RJ45.
Tabelle 3- 2 Anschlussbelegung PROFINET IO mit BusAdapter BA 2×RJ45
PROFINET IO mit BusAdapter BA 2×FC
Die folgende Tabelle zeigt den Signalnamen und die Bezeichnung der Anschlussbelegung
des BusAdapter BA 2×FC.
Tabelle 3- 3 Anschlussbelegung PROFINET IO mit BusAdapter BA 2×FC
Interfacemodul IM 155-6 PN HF (6ES7155-6AU00-0CN0)
Gerätehandbuch, 03/2015, A5E03915894-AF
Ansicht
1
2
3
4
5
6
7
8
Ansicht
Signalname
TD Transmit Data +
TD_N Transmit Data –
RD Receive Data +
GND Ground
GND Ground
RD_N Receive Data –
GND Ground
GND Ground
Signalname
1 TD
2 TD_N
3 RD
4 RD_N
Anschließen
3.1 Anschlussbelegung
Bezeichnung
Bezeichnung
Transmit Data +
Transmit Data –
Receive Data +
Receive Data -
27
