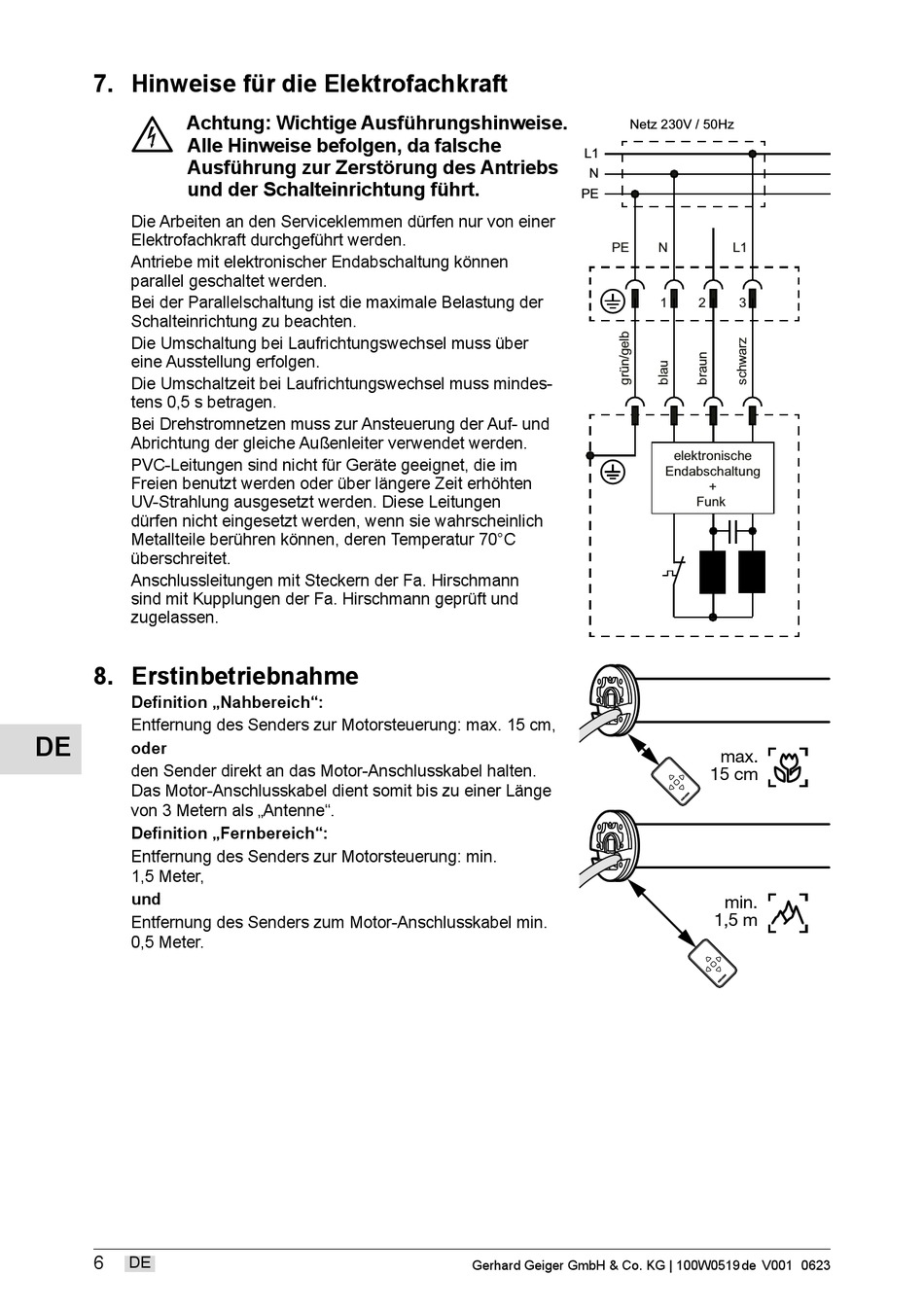

7. Hinweise für die Elektrofachkraft
H
Achtung: Wichtige Ausführungshinweise.
Alle Hinweise befolgen, da falsche
Ausführung zur Zerstörung des Antriebs
und der Schalteinrichtung führt.
Die Arbeiten an den Serviceklemmen dürfen nur von einer
Elektrofachkraft durchgeführt werden.
Antriebe mit elektronischer Endabschaltung können
parallel geschaltet werden.
Bei der Parallelschaltung ist die maximale Belastung der
Schalteinrichtung zu beachten.
Die Umschaltung bei Laufrichtungswechsel muss über
eine Ausstellung erfolgen.
Die Umschaltzeit bei Laufrichtungswechsel muss mindes­
tens 0,5 s betragen.
Bei Drehstromnetzen muss zur Ansteuerung der Auf­ und
Abrichtung der gleiche Außenleiter verwendet werden.
PVC­Leitungen sind nicht für Geräte geeignet, die im
Freien benutzt werden oder über längere Zeit erhöhten
UV­Strahlung ausgesetzt werden. Diese Leitungen
dürfen nicht eingesetzt werden, wenn sie wahrscheinlich
Metallteile berühren können, deren Temperatur 70°C
überschreitet.
Anschlussleitungen mit Steckern der Fa. Hirschmann
sind mit Kupplungen der Fa. Hirschmann geprüft und
zugelassen.

8. Erstinbetriebnahme

Definition „Nahbereich":
Entfernung des Senders zur Motorsteuerung: max. 15 cm,
DE
oder
den Sender direkt an das Motor­Anschlusskabel halten.
Das Motor­Anschlusskabel dient somit bis zu einer Länge
von 3 Metern als „Antenne".
Definition „Fernbereich":
Entfernung des Senders zur Motorsteuerung: min.
1,5 Meter,
und
Entfernung des Senders zum Motor­Anschlusskabel min.
0,5 Meter.
