1. Einleitung

1.1 Eigensicherer Detektor für toxische Gase und
Sauerstoff
Diese Xgard-Version ist ein eigensicherer Schleifenstrom-4-20mA-Detektor
(stromziehend) für toxische Gase und Sauerstoff, der mit dem passenden
elektrochemischen Sensor für die Erkennung vieler Gase ausgelegt ist. Der
Detektor ist gemäß
Gefahrenbereichen der Zone 0, Zone 1 und Zone 2 geeignet, vorausgesetzt er
wird mit einer geeigneten Zenerbarriere bzw. einem galvanischen Trenner
eingesetzt.
Die elektrischen Anschlüsse werden über die Klemmschrauben an der Verstärker-
FBG wie nachstehend abgebildet vorgenommen. Der Verstärker versorgt den
Sensor mit Strom und wandelt das Sensorsignal in ein 4-20mA-Signal für den
Erdung
Anschluss an eine Kontrolleinheit um.

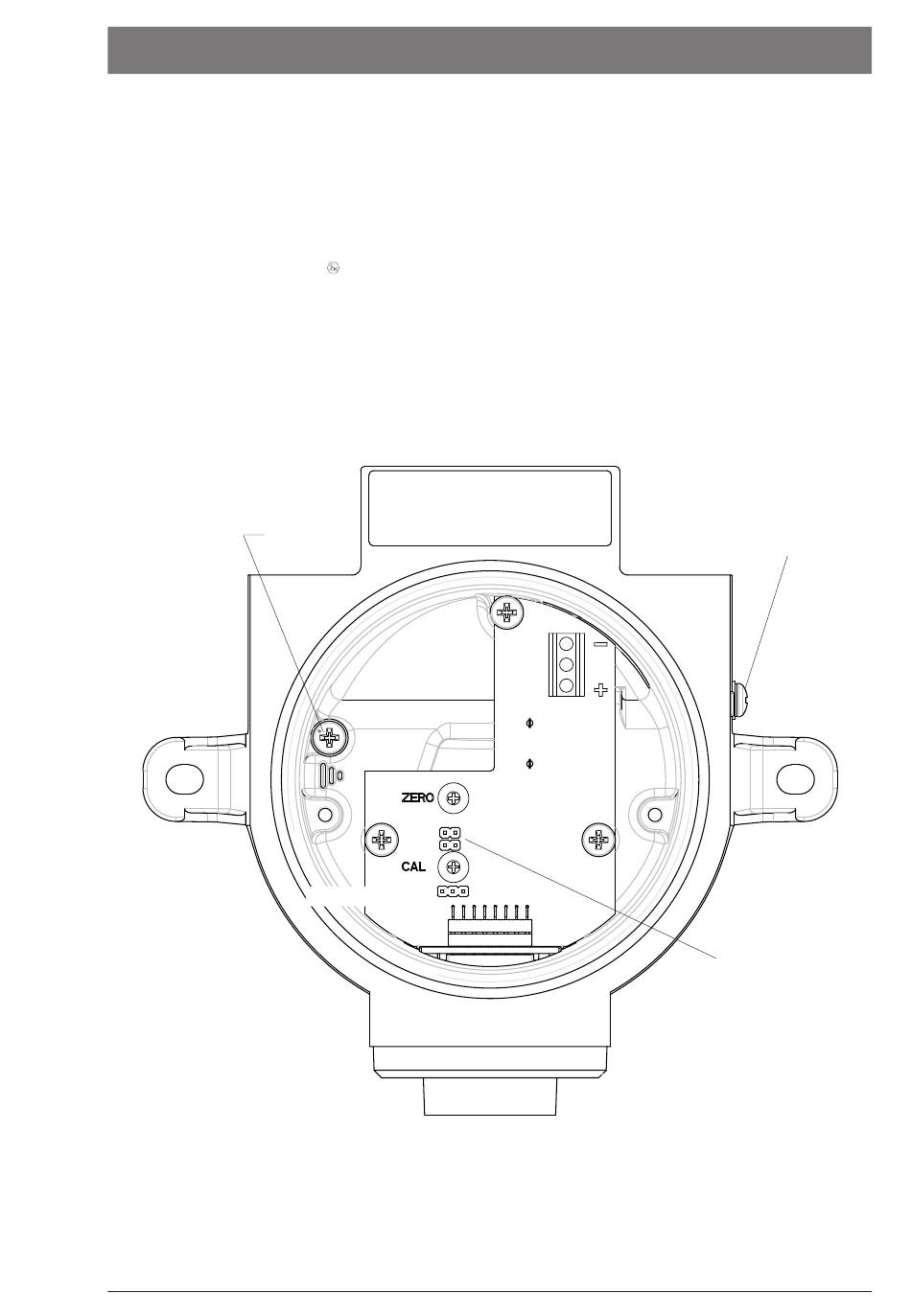

Abbildung 4: Xgard Typ 1, FBG-Anordnung
(Abbildung mit abgenommenem FBG-Deckel)
II 1 G Ex ia IIC T4 Ga und für den Einsatz in
Nulleinstellung
Testpunkte
Betrieb
Xgard Typ 1
Zusätzliche
externe
Erdungsklemme
(Erde)
Steckverbindungen
zur Verwendung
durch Crowcon (nur
bei der Version für
toxische Gase)
