EX-1237HMVS

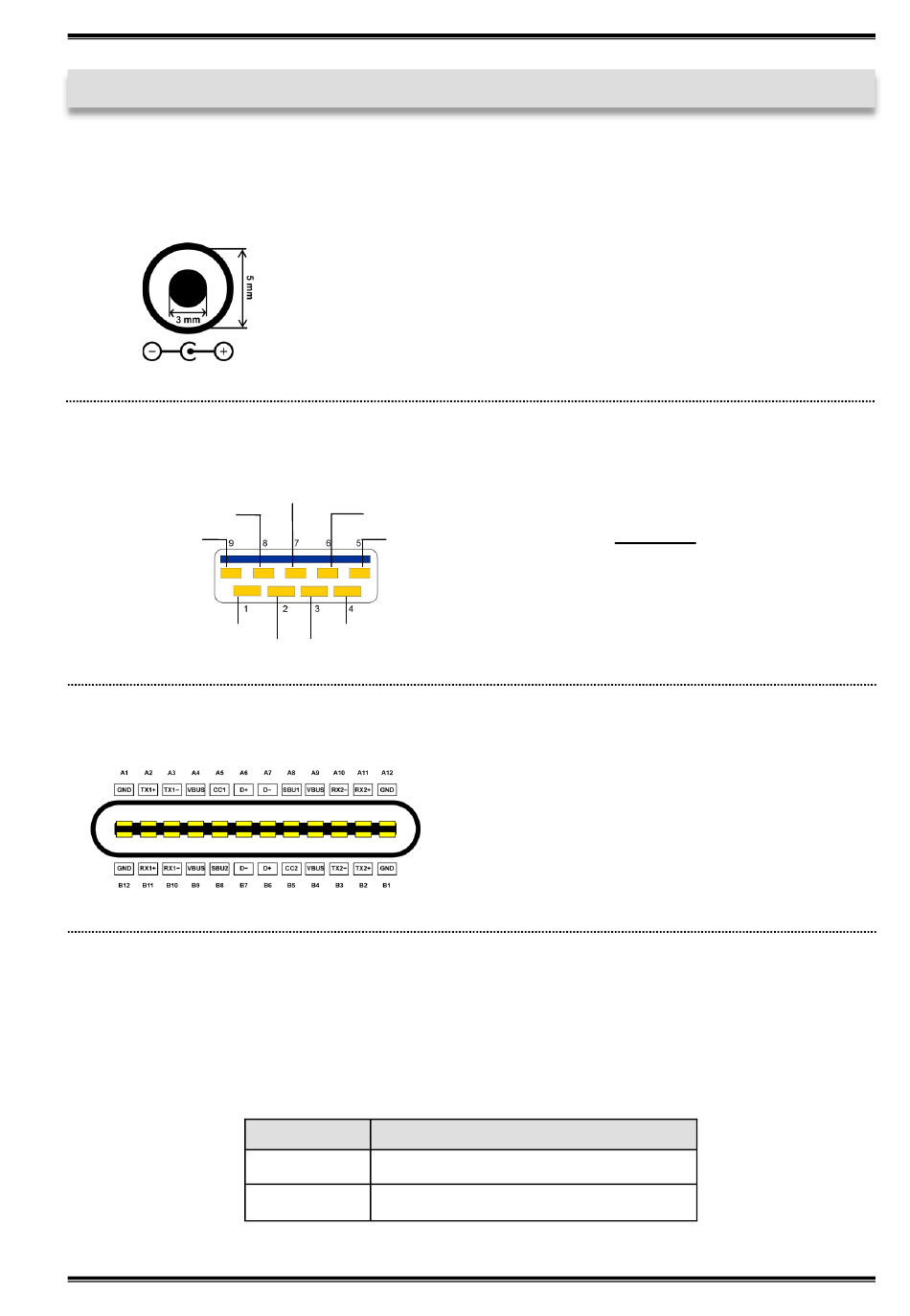

3. Aufbau, Anschlüsse, LED's & Jumper Einstellungen
3.2 Anschlüsse & LED's
+7V bis +24V DC-Buchse:
USB 3.2 Gen 2x1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 Gen 2x1 C-Buchse:
Status LEDs:
Neben jedem Downstream-Port befindet sich eine grüne LED, welche Ihnen anzeigt in welchem
Modus der Port arbeitet. Es gibt zwei Modi. In der folgenden Tabelle ist aufgeführt, welche
Bedeutung die LED Signale haben:
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
ACHTUNG!!!
Stecker niemals mit Gewalt einstecken!
Verwenden Sie ausschließlich ein in Spannung und
Polarität kompatibles Netzteil!
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D-
D+
LED
Aus
Kein USB Gerät angeschlossen
Leuchtend
USB Gerät erkannt und bereit
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Hinweis!
Durch die Doppelbelegung der Pins kann
der USB-C Stecker beidseitig in die
Buchse gesteckt werden.
