Kompaktverriegelung
Kompaktverriegelung
Produktname
1048.10/1048.10 RR
Produktname
Installations- und Montageanleitung
Installations- und Montageanleitung
D00204
DXXXXXNN
05
www.assaabloy.de
EN Page
The global leader in
ASSA ABLOY, the global leader
door opening solutions
in door opening solutions
9
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy eff eff 1048.10
Inhaltszusammenfassung für Assa Abloy eff eff 1048.10

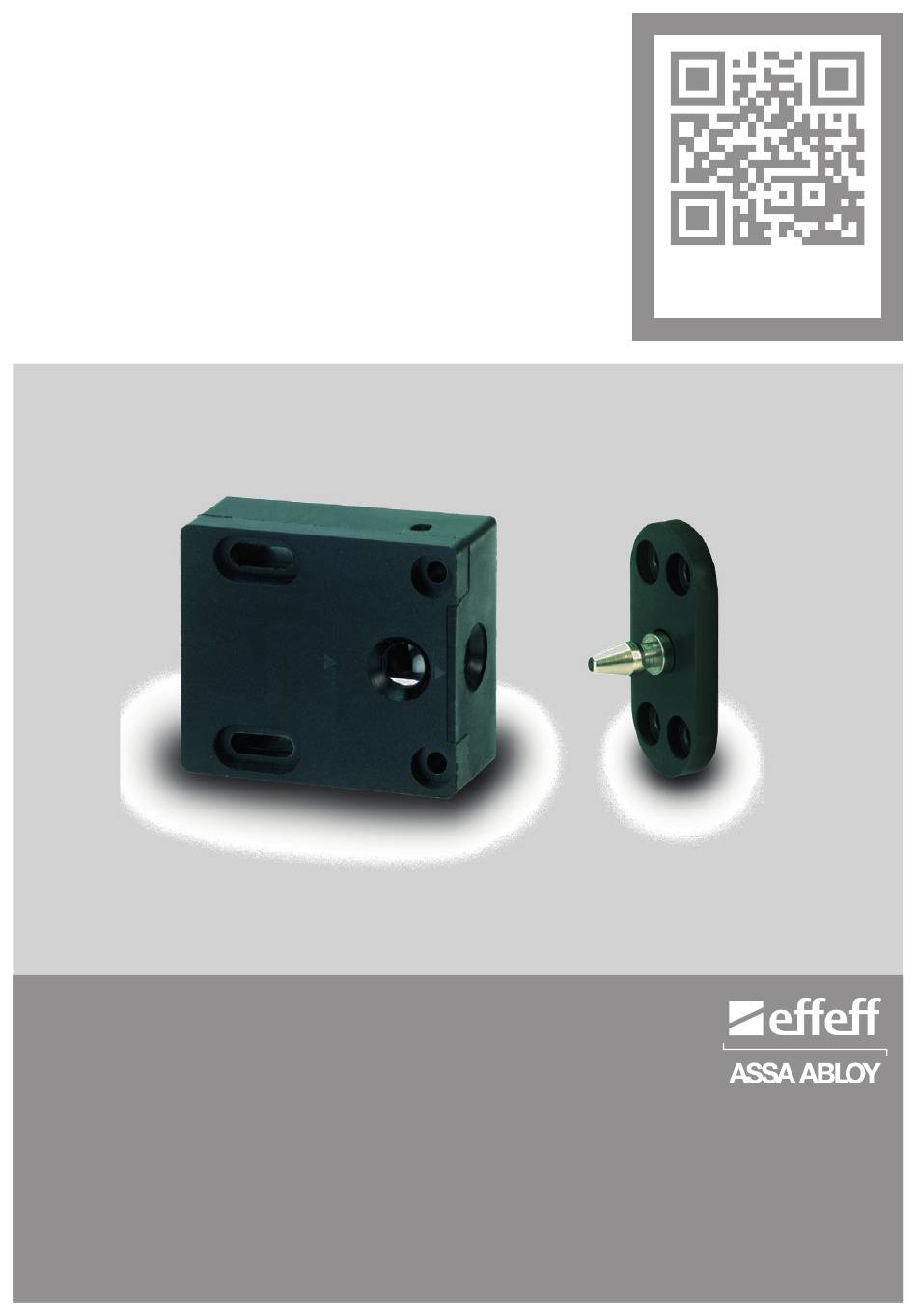

- Seite 1 Kompaktverriegelung www.assaabloy.de EN Page Produktname Kompaktverriegelung Produktname 1048.10/1048.10 RR Installations- und Montageanleitung Installations- und Montageanleitung The global leader in ASSA ABLOY, the global leader D00204 DXXXXXNN door opening solutions in door opening solutions...
- Seite 2 Dokumentennummer, -datum D0020405 09.2016 Copyright © 2016, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY Sicherheitstechnik GmbH unzulässig und strafbar.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Beschreibung Funktionsprinzip Bedeutung von Arbeitsstrom Ausrichtung der Rosette Montage Maßzeichnung Montagehinweise Positionierung von Kompaktverriegelung und Rosette Montagebeispiele An einer Schublade An einem Einbauschrank Elektrischer Anschluß Anschlußplan Technische Daten... -
Seite 4: Allgemeine Beschreibung
Allgemeine Beschreibung Die Kompaktverriegelungen 1048.10 bzw. 1048.10 RR wurden speziell zur Verriegelung von Möbeln entwickelt. Sie können anstelle der bisher üblichen mechanischen Verriegelungen oder zusätzlich als elektrische Zugangskontrol- le eingesetzt werden. Damit kann verhindert werden, daß Personen unberech- tigt Zugang zu Wertsachen oder zu sicherheitsrelevanten Unterlagen haben. Das Einsatzgebiet erstreckt sich dabei von Aktenschränken, Einbauschränken oder Schubladen bis hin zu Schließfächern, Briefkästen und Vitrinen. -
Seite 5: Ausrichtung Der Rosette
Ausrichtung der Rosette Auf der Rosette sind die beiden Piktogramme für Ruhe- und Arbeitsstrom auf- gedruckt (siehe Bild 2). Die Rosette ist so auszurichten, daß das Arbeits- strompiktogramm im Betrieb und das Ruhestrompiktogramm bei der Montage auf die Markierung des Verriegelungselements zeigt. oder Markierung Verriegelungselement... -
Seite 6: Montagehinweise
Montagehinweise: Bei der Montage sind Verriegelungselement und Rosette, wie in Bild 4 gezeigt, bündig zueinander auszurichten. Der Verriegelungsbolzen der Rosette muß beim Schließen der Tür bzw. Schublade ungehindert und vollständig in das Verriegelungselement eingreifen können. Ferner dürfen keine Zugkräfte sei- tens der Tür bzw. -
Seite 7: Montagebeispiele
Montagebeispiele: Die Bilder 6 und 7 zeigen, wie die Kompaktverriegelung an einem Schreibtisch mit Schubladen oder an einem Einbauschrank montiert werden kann. Der Kompaktverriegelung liegt ein Zubehörbeutel bei. Dieser enthält Befesti- gungsschrauben und Unterlegscheiben für Verriegelungselement und Rosette sowie Reduzierhülsen für die Montage in vorhandene Fachbohrungen. Unterleg- Unterleg- scheibe... -
Seite 8: Elektrischer Anschluß
Elektrischer Anschluß Die Kompaktverriegelungen 1048.10 und 1048.10 RR sind nur für eine Momententrie- gelung ausgelegt. Die Stromversorgung kann durch 12V oder 24V Gleich- oder Wech- selspannung erfolgen. Eine Entriegelung durch Wechselspannung wird aber wegen des auftretenden Brummgeräusches nicht empfohlen. Die Verschaltung ist nach An- schlußplan durchzuführen (siehe Bild 8).
