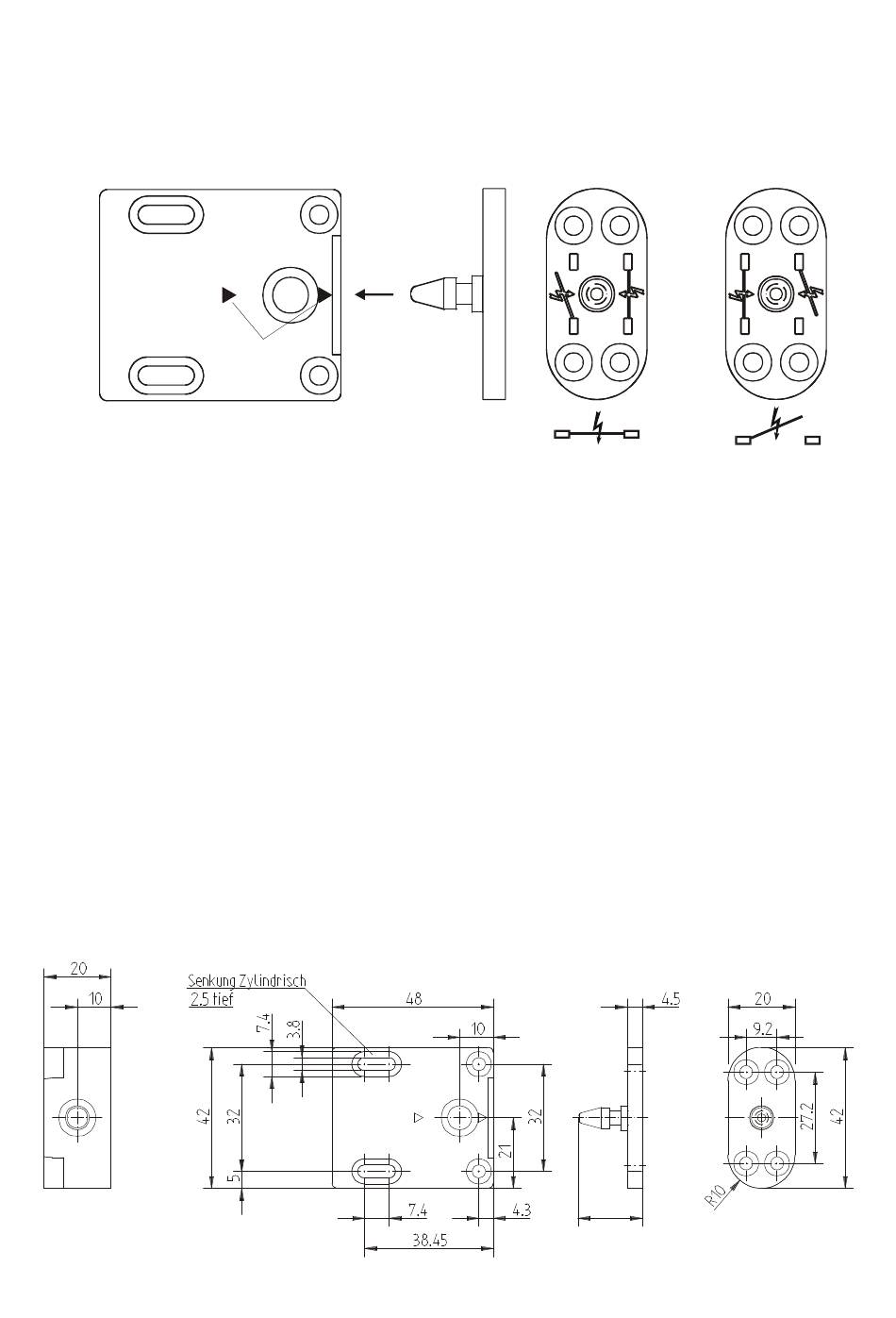

Ausrichtung der Rosette
Auf der Rosette sind die beiden Piktogramme für Ruhe- und Arbeitsstrom auf-
gedruckt (siehe Bild 2). Die Rosette ist so auszurichten, daß das Arbeits-
strompiktogramm im Betrieb und das Ruhestrompiktogramm bei der Montage
auf die Markierung des Verriegelungselements zeigt.
Verriegelungselement
Bild 2: Rosettenausrichtung
Montage
!
Montage- und Einstellarbeiten dürfen nur in der Rosettenausrichtung
Ruhestrom durchgeführt werden. Die Tür oder die Schublade könnte
sonst nach dem Schließen nicht mehr geöffnet werden.
Das Verriegelungselement und die Rosette besitzen zur Befestigung jeweils
vier zylindrisch gesenkte Befestigungslöcher. Der Abstand entspricht dem
Möbelraster 32mm. Somit können bestehende Bohrungen, die für die Fach-
montage vorgesehen sind, zur Befestigung des Verriegelungselements ver-
wendet werden. Reduzierhülsen, Schrauben und Unterlegscheiben finden Sie
beim mitgelieferten Befestigungsmaterial.
Die beiden Unterlegscheiben aus Edelstahl sind vor dem Festschrauben
unbedingt in die Langlöcher des Verriegelungselements einzulegen.
Maßzeichnung
Maße in mm
Bild 3: Maßzeichnung
Markierung
Rosette
Ruhestrom
Montagestellung
18.5
oder
Arbeitsstrom
Betriebsstellung
5
