Produktabbildung Innen; Infrarote Sensoren; Schutzschalter; Diode - LAMAX TECH Shield Handbuch

Diode

Fortlaufendes Blinken: der Bewegungssensor führt ein Auto-Test durch
Einmaliges Blinken: Bewegung detektiert
Doppeltes Blinken: Drei-Minuten-Testen ist beendet, der Sensor schaltet in den Sparmodus um
Blinken alle 3 Sekunden: Hinweis auf entladene Batterie
BEMERKUNG: Wenn die Batterie entladen ist, sendet das Gerät einen SMS-Hinweis.

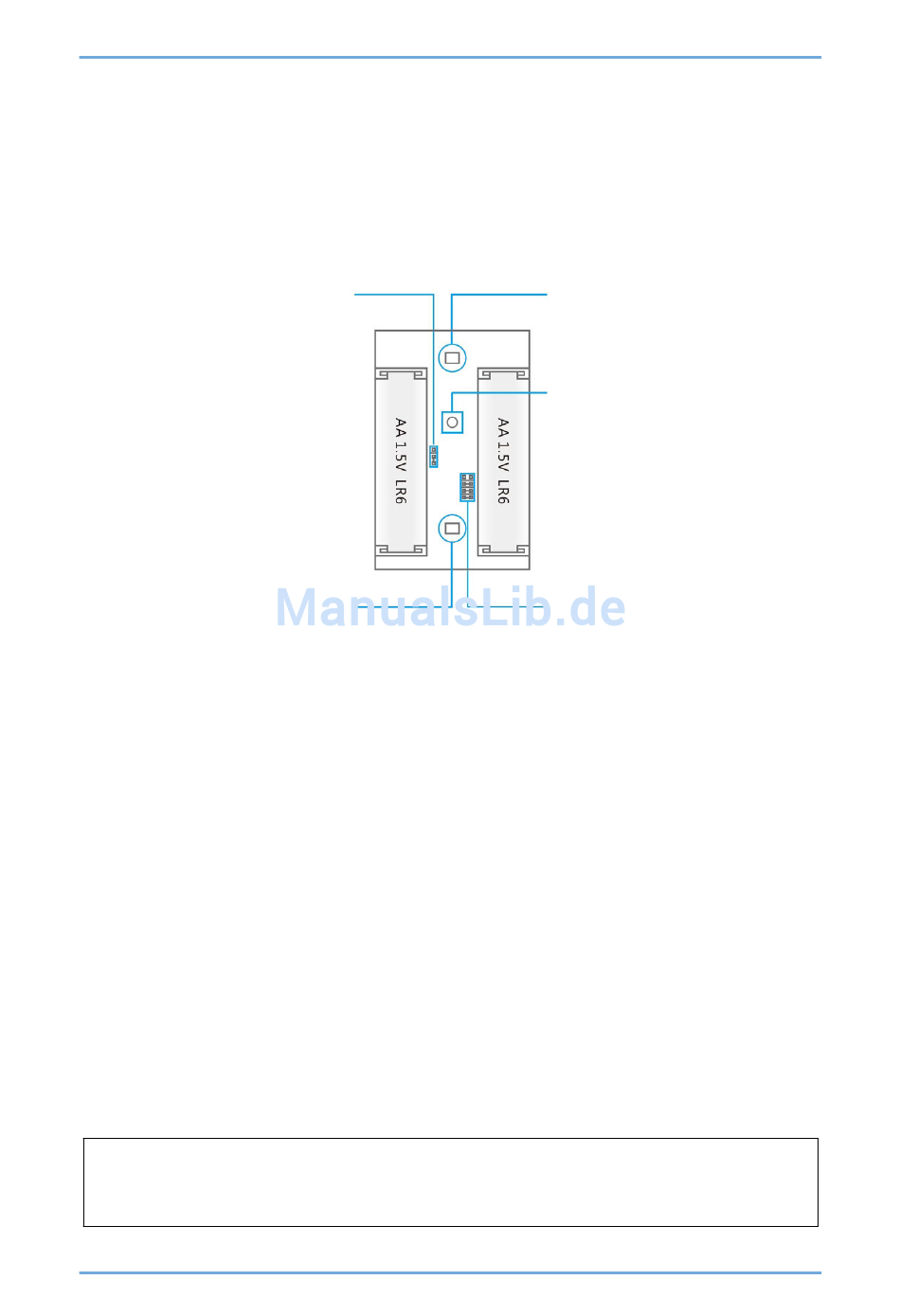

Produktabbildung innen

Infraroter Sensor
Entfernen Sie vorsichtig das Gehäuse von der Rückseite des Sensors.

Infrarote Sensoren

Infrarote Sensoren detektieren die Bewegung. Halten Sie die Sensoren daher sauber. Berühren Sie die
Sensoren nicht.

Schutzschalter

Wenn Sie das Gehäuse des PIR-Bewegungssensors öffnen, sendet der Schutzschalter ein Signal ins
Kontrollpanel.
Diode
Die Diode auf der Vorderseite des PIR-Bewegungssensors kann durch Versetzung der Überbrückung
ein- oder ausgeschaltet werden.
Rückseite des PIR-Bewegungssensors

Testmodus

Durch Drücken der Prüftaste nach Beenden des Auto-Tests sendet der PIR-Bewegungssensor ein
Signal ins Kontrollpanel (die Diode blinkt).

Sparmodus

PIR-Bewegungssensor schaltet automatisch in den Sparmodus um, wenn er eine Bewegung zwei-
mal in drei Minuten vermerkt. Wenn der Sensor in weiteren drei Minuten eine Bewegung vermerkt,
schaltet er zurück in den Arbeitsmodus um. Während dieser drei Minuten darf der Sensor nicht akti-
viert werden und sendet dem Kontrollpanel kein Signal ab. Im Falle, dass der Sensor eine Bewegung
während dieser drei Minuten detektiert, verlängert sich der Sparmodus um weitere drei Minuten.

Anschluss des PIR-Bewegungssensors

WICHTIG: Im Falle, dass Sie den PIR-Bewegungssensor koppeln, sorgen Sie dafür, dass keine andere
Sensoren das Ereignis aufnehmen. Decken Sie also die Sensoren oder tragen Sie die Sensoren kur-
zzeitig in einen Raum, wo keine Bewegung ist. Die Sensoren, die im Lieferumfang enthalten sind,
sind standardmäßig mit dem Kontrollpanel gekoppelt.
Diode
13
Infraroter Sensor
Schutzschalter
Moduseinstellungen
