Handbuch Datafox AE-MasterIV
3.6.1.2 Anschluss

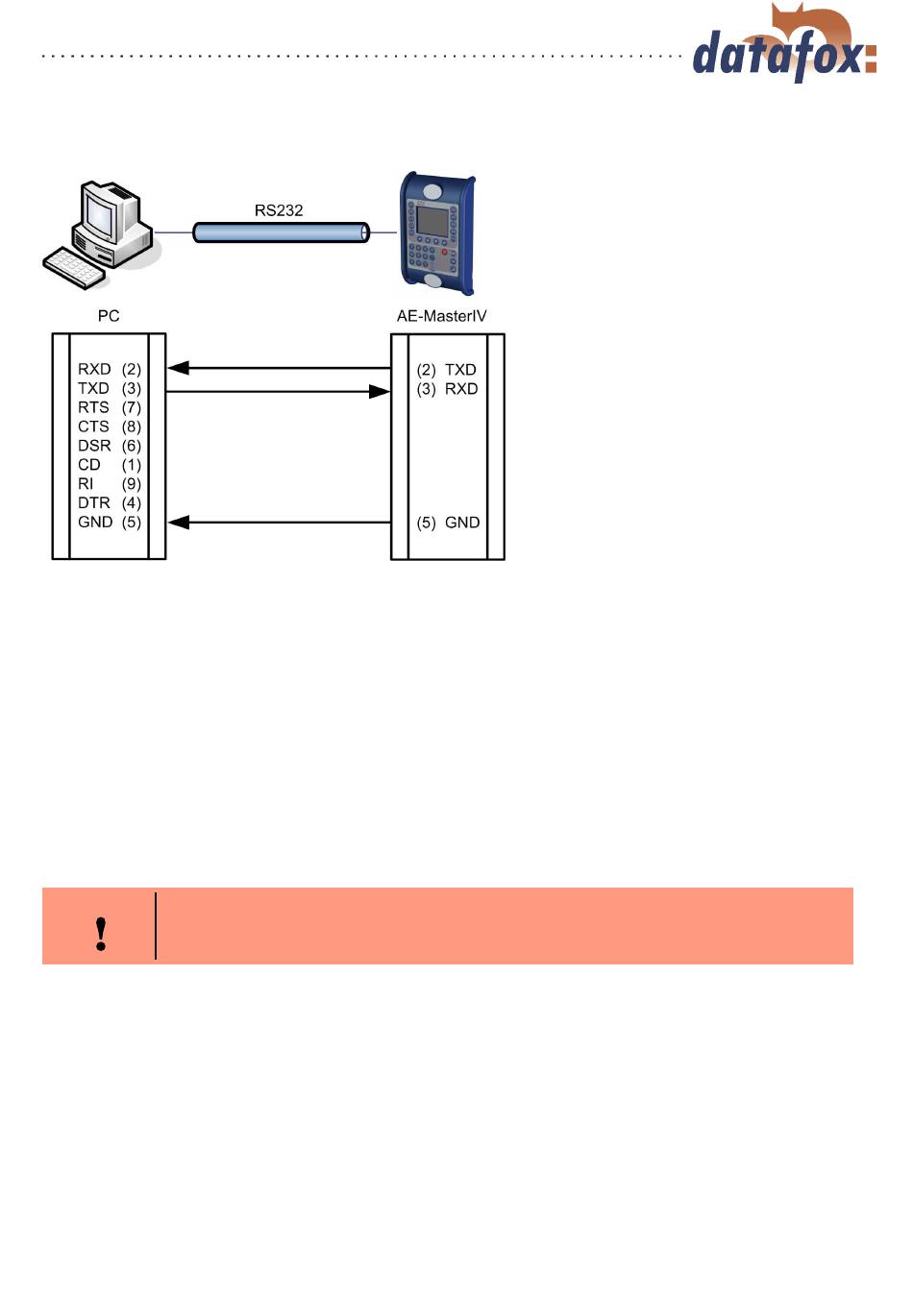

Abbildung 12: Anschluss des AE-MasterIV an PC über RS232
3.6.1.3 Übergang von RS232 auf RS485
Über einen Umsetzer von RS232 auf RS485 können bis zu 31 Geräte an die serielle Schnittstelle eines PCs
oder Servers angeschlossen werden. Die Geräte sind dabei über einen RS485 Bus verbunden. Die Strom-
versorgung kann über ein zentrales Netzteil mit entsprechender Leistung erfolgen. Hierbei ist abhängig
von Leitungsquerschnitt und Leitungslänge der Spannungsabfall zu berücksichtigen.
Die Anschlussbelegung für den Umsetzer wird am Beispiel des Datafox Umsetzer RS232/485 (klein) ge-
zeigt. Die Verdrahtung des RS485 Busses entnehmen Sie den nachfolgenden Beispielen.
Achtung:
Achten Sie bei den Beispielen auf die angegebene Hardwareversion, die für das
jeweilige Beispiel Voraussetzung ist.
Version: 04.01.04.50
Ein einzelnes Gerät kann über die RS232-
Schnittstelle, Position 2 in Abbildung 8,
direkt mit dem PC verbunden werden.
Die Leitungslänge darf dabei 15 m nicht
überschreiten. Als Verbindungsleitung ist
ein RS232 Kabel mit einer 1:1 Belegung,
entsprechend Datafox Artikel-Nr. 20010,
zu verwenden.
Seite 35
www.datafox.de
