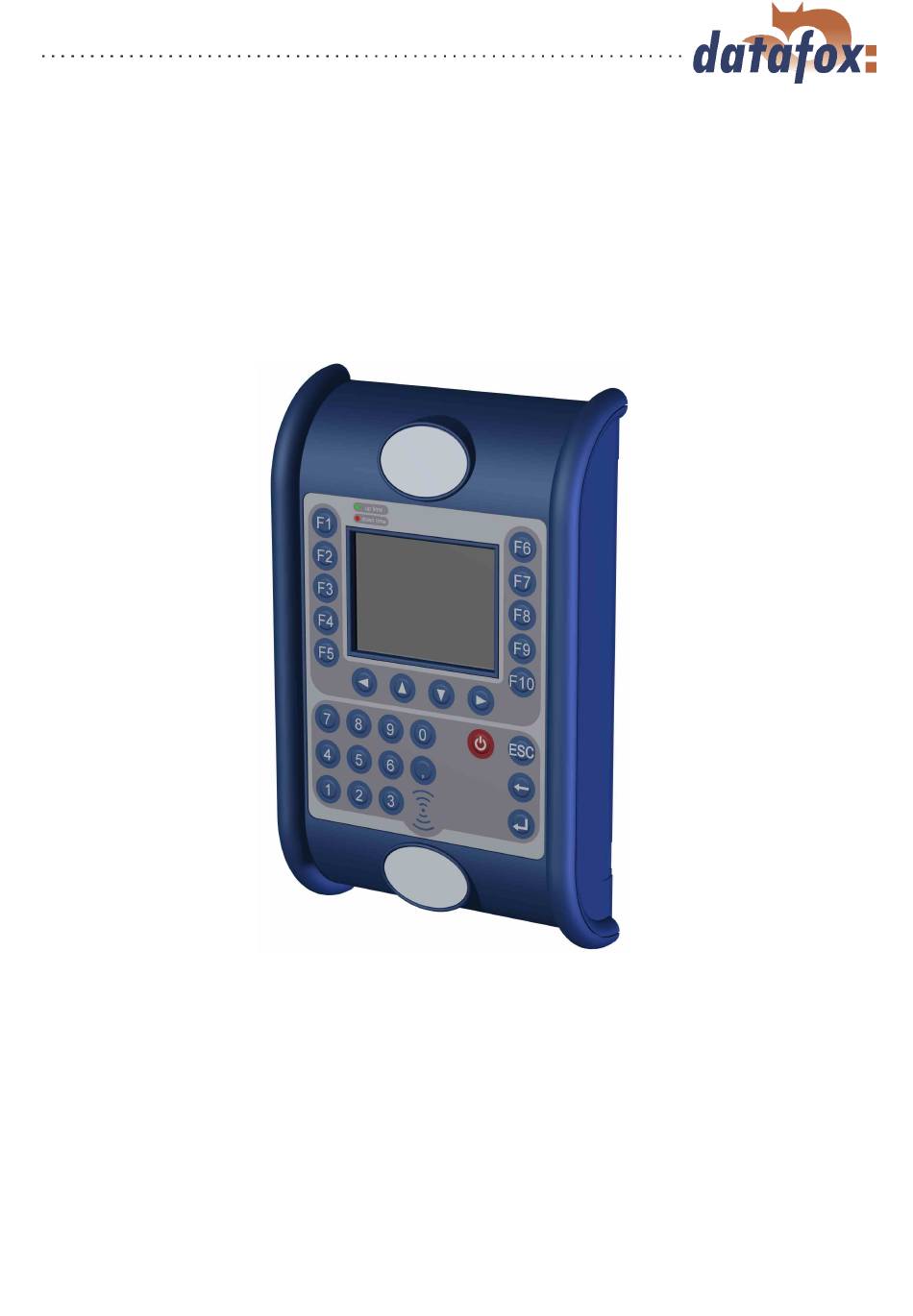

Seite 1 Handbuch Datafox AE-MasterIV Datafox AE-MasterIV Flexible Datenerfassung mit Methode Seite 1 Version: 04.02.00.05 www.datafox.de...
Seite 2: Zu Ihrer Sicherheit
Handbuch Datafox AE-MasterIV Zu Ihrer Sicherheit Sicherheitshinweise für den Umgang mit den Datafox µC-Produkten V1.1 Das Gerät dar nur bestimmungsgemäß entsprechend den Angaben im Be- nutzerhandbuch betrieben werden. Führen Sie keinerlei Fremdgegenstände in Öﬀnungen und Anschlüsse ein. Das Gerät darf nicht geöﬀnet werden. Sämtliche Wartungs- und Instand- setzungsarbeiten dürfen nur durch autorisiertes Fachpersonal durchgeführt...
Seite 3: Inhaltsverzeichnis
Handbuch Datafox AE-MasterIV Inhaltsverzeichnis 1 Einleitung 1.1 Änderungen in diesem Dokument ....... .
Seite 4 Handbuch Datafox AE-MasterIV 4.6.1 Kommunikation über RS232 ....... 4.6.1.1 Voraussetzung .
Seite 5 Handbuch Datafox AE-MasterIV 4.6.9.6 WLAN Konﬁguration mit Lantronix Tool ....4.6.9.7 WLAN Konﬁguration übers DatafoxStudioIV ....
Seite 6 Handbuch Datafox AE-MasterIV 5.3.1 Erstellen einer neuen Setupdatei ......110 5.3.2 Setupdatei öﬀnen .
Seite 7 Handbuch Datafox AE-MasterIV 6.2.6 Timeboyanbindung an AE-MasterIV ......160 6.2.7 Datensatzbeschreibung anlegen ......163 6.2.8...
Seite 8 Handbuch Datafox AE-MasterIV 6.2.15.2.2 Systemtimer ......197 6.2.15.2.3 Bedienung ......198 6.2.15.2.4 Stromversorgung...
Seite 9 Handbuch Datafox AE-MasterIV c 2008 by Datafox GmbH Dieses Dokument wurde von der Datafox GmbH erstellt und ist gegenüber Dritten urheberrechtlich ge- schützt. Die enthaltenen Informationen, Kenntnisse und Darstellungen betrachtet die Datafox GmbH als ihr alleiniges Eigentum. Alle Rechte, auch die der Übersetzung, des Nachdrucks oder der Vervielfältigung des gesamten Dokumentes oder Teile daraus, bedürfen der schriftlichen Zustimmung durch die Datafox...
Seite 10: Einleitung
Gerätedateien (*.hex) der MasterIV - Geräte in einem gemeinsamen Gerätedateiarchiv ausgeliefert. Dieses besitzt die Endung dfz (steht für Datafox Zip). Statt wie bisher die Gerätedateien (*.hex) werden nun einfach die Gerätedateiarchive (*.dfz) angegeben. Dies gilt für das DatafoxStudioIV und DLL. Die Angabe der Gerätedateien (*.hex) ist weiterhin möglich.
Seite 11: Funktion Des Archivs
Handbuch Datafox AE-MasterIV 1.3.2 Funktion des Archivs Auf Grundlage der im Gerät vorliegenden Hardwareoptionen sucht die Übertragungsroutine der Gerä- tedatei die passende aus dem Gerätedateiarchiv aus. Somit wird sichergestellt, daß auch alle im Gerät verfügbaren Hardwarekomponenten von der entsprechenden Firmware unterstützt werden.
Seite 12: Typograﬁe Des Handbuches
Handbuch Datafox AE-MasterIV 1.4 Typograﬁe des Handbuches Darstellung Bedeutung im Kontext Dateinamen ¡ AE-MasterIV , Sof twareV ersion.pdf ¢ Stellt eine Pfadangabe über ein Programm-Menü ¡ Setup Editieren £ ¢ ¢ im DatafoxStudioIV dar. Stellt einen einzelnen Menüpunkt dar. Kommunikation Abkürzung für Firmware (Software im Gerät.)
Seite 13: Wichtige Allgemeine Hinweise
Auf Grund der technischen Weiterentwicklung können Abbildungen, Funktions- schritte, Abläufe und technische Daten geringfügig abweichen. Datafox AE-MasterIV wurde mit dem Ziel entwickelt, ein ﬂexibles und leicht zu integrierendes Termi- nal für die Datenerfassung von Personalzeit- über Zutrittskontrolle bis hin zur Prozessdatenerfassung zu schaﬀen.
Seite 14 Handbuch Datafox AE-MasterIV standardisierte und preiswerte Systeme. Durch die modulare Entwicklung, können wir viele Lösungen nach dem Baukastenprinzip erstellen und nach Bedarf erweitern. Der Service beginnt bei der Beratung, geht über die Systemdeﬁnition und Implementierung und schließt mit Workshops und Schulungen zur Unterstützung bei der Einführung.
Seite 15: Einschränkung Der Gewährleistung
Änderungen im Sinne des technischen Fortschritts behalten wir uns vor. Es gelten unsere Allgemeinen Geschäftsbedingungen. Hinweis: Die Datafox-Geräte bieten durch das DatafoxStudioIV sehr viele Funktionen und ¤ Funktionskombinationen, wodurch es bei Updates nicht möglich ist, alle Funktionen und Funktionskombinationen zu testen. Dies insbesondere nicht mit allen von Ihnen als Kunden erstellten Setups.
Seite 16: Sicherheit, Gefahrenhinweise, Umweltschutz, Bestimmungsgemäßer Gebrauch
Handbuch Datafox AE-MasterIV 2 Sicherheit, Gefahrenhinweise, Umweltschutz, bestimmungsgemäßer Gebrauch 2.1 Sicherheitsvorschriften und Gefahrenhinweise Es wurde nach dem heutigen Stand der Technik und der Möglichkeiten sichergestellt, dass das Gerät die technischen und gesetzlichen Vorschriften und Sicherheitsstandards erfüllt. Dennoch sind Störungen auf Grund von Beeinträchtigungen durch andere Geräte möglich.
Seite 17: Träger Von Herzschrittmachern
Sollten Sie in Kontakt mit solchen Flüssigkeiten gekommen sein, spülen Sie diese gründlich ab. 2.7 Wartung Gerät nicht öﬀnen! Sämtliche Wartungs- und Instandsetzungsarbeiten dürfen nur von autorisiertem Fach- personal durchgeführt werden. Kontaktieren Sie bei Defekten Ihren Fachhändler oder die Datafox Ser- vicehotline. VORSICHT Explosionsgefahr bei unsachgemäßem Austausch der Batterie.
Seite 18 Handbuch Datafox AE-MasterIV Das Gerät fällt unter das am 13. Februar 2003 in Kraft getretene und in der Bundesrepublik Deutschland am 18. August 2005 umgesetzte europäische Gesetz zur Vermeidung von Elektro- und Elektronikmüll (ElektroG). Somit darf das Gerät nicht über den Hausmüll entsorgt werden! Sie als Benutzer sind dafür verantwortlich, dass jeder Elektro- oder Elektronikmüll über die entspre-...
Seite 19: Systemaufbau Und Funktionsprinzip
Handbuch Datafox AE-MasterIV 3 Systemaufbau und Funktionsprinzip 3.1 Softwareversionen und Kompatibilität von Geräte-Firmware und Setup Ab DatafoxStudioIV Version 04.02.00.x wird die Hardwaregerneration V3 unterstützt. Dabei ist das Da- tafoxStudioIV Kompatibel bis einschließlich Firmware Version 04.01.x.y. Ältere Version 04.00.x.y werden nicht mehr unterstützt.
Seite 20 Handbuch Datafox AE-MasterIV Firmware im Gerät Setupprogramm am PC Nach dem Start des Setupprogramms wird die Benutzeroberﬂäche dargestellt. Informationen über die aktuelle Softwareversion können über den Info-Dialog des DatafoxStu- dioIV bezogen werden. Klicken Sie dazu auf in der Menüleiste und dann auf ¡...
Seite 21: Kompatibilität Von Firmware Und Datafoxstudioiv
Handbuch Datafox AE-MasterIV Kompatibilität von Firmware und DatafoxStudioIV Das DatafoxStudioIV ist abwärtskompatibel innerhalb der Firmwareversionen 4.x.xx. Die 2. Stelle ent- spricht der Kompatibilitätsgruppe. Wechselt diese Stelle, muss auch die neuere Firmwaregeneration ver- wendet werden. Hinweis: Mit dem DatafoxStudioIV können zwar Geräte mit einem älteren Firmwarestand ¤...
Seite 22: Firmware
Handbuch Datafox AE-MasterIV 3.2 Firmware Achtung: Ein Firmware Update bzw. Downgrade ist ein sensibler Prozess, bei dem es unter Umständen zu einem Rücksetzen der Hauptkommunikation auf RS232 kommen kann. In jedem Fall sind die Angaben zur Kompatibilität in der Softwareversionsliste zu beachten.
Seite 23: Systemaufbau
Handbuch Datafox AE-MasterIV 3.3 Systemaufbau 3.3.1 Gerätefunktionen Datafox AE-MasterIV bietet grundsätzlich zwei Möglichkeiten, um Workﬂows zur Daten- erfassung zu erstellen. ¥ Über das PC-Setup-Programm „DatafoxStudioIV“ können zahlreiche Abläufe zur Datenerfassung ohne Programmierkenntnisse in sehr kurzer Zeit erstellt werden. Ein solcher Ablauf ist ein Setup für ein Gerät und kann über das Kommunikationsprogramm in das Gerät geladen werden.
Seite 24 Handbuch Datafox AE-MasterIV 2.) Kommunikations-DLL Der direkteste Weg für die Kommunikation mit dem AE-MasterIV ist die Kommunikations-DLL. Sie kann von einer beliebigen Windows Anwendung aus angesprochen werden und der gesamte Ablauf kann direkt ohne Zwischendateien realisiert und auch individuell eingestellt werden. Softwareher- stellern empfehlen wir diesen Weg zur Integration der Geräte.
Seite 25 Handbuch Datafox AE-MasterIV Vorteile: ¥ Mit Datafox-Talk ist die Integration der Geräte einfach und schnell realisiert. ¥ Die Übertragung erfolgt automatisch und ist über eine Logdatei abgesichert. ¥ Auf die Daten kann sofort zugegriﬀen werden. ¥ Ihnen entsteht kein Programmieraufwand für die Datenübertragung.
Seite 26 Handbuch Datafox AE-MasterIV Abbildung 5: Systemaufbau Seite 26 Version: 04.02.00.05 www.datafox.de...
Seite 27: Ae-Masteriv
Handbuch Datafox AE-MasterIV 4 AE-MasterIV Hinweis: Der AE-MasterIV kann generell auch im Freien eingesetzt werden. Hierbei ist aller- ¤ dings der Temperaturbereich von - 20 bis + 70 C aus dem Datenblatt zu beachten. Bei einer Montage im Freien sind geeignete Maßnahmen zum Schutz vor Feuchtig- keit im Steckerbereich des Gerätes vorzunehmen.
Seite 28: Technische Daten
V3 = 2 x 60Vmax, 0,5A Optionen Fingerprint Fingerprintmodul integriert. Sensor oberhalb des LCD. Transponderleser Unique EM4102, Hitag, Legic, integriert Mifare, SimonsVoss Säule Säule für freies Aufstellen Tabelle 2: Technische Daten AE-MasterIV HW-Version 2.1 u. 3.0 Technische Änderungen vorbehalten. Seite 28 Version: 04.02.00.05 www.datafox.de...
Seite 29: Anschluss
Stecker im montierten Zustand komplett verdeckt. Die Manipulationsmöglichkeiten werden damit sehr stark eingeschränkt. Im gleichen Bauraum ist auch das Netzteil untergebracht, siehe (1) Abbildung 6. Abbildung 6: Rückseite des AE-MasterIV Abbildung 7: Anschlussklemme für digital IN 3-6, analogen IN 1-2 und COM2 Seite 29 Version: 04.02.00.05...
Seite 30 Handbuch Datafox AE-MasterIV Abbildung 8: Steckerleiste des AE-MasterIV Bei WLAN, beachten Sie die Hinweise im Kapitel 4.6.9 Bezeichnung Stecker Beschreibung Spannungsversorgung 24 V 300 mA AC/DC (Wird eine Gleichspannung angeschlossen, ist die Polung zu beachten.) Eingang 5 kHz Digitale Eingänge...
Seite 31: Spannungsversorgung
4.2.3 USB Anschluss Der USB Anschluss vom Typ-B (Slave, kein aktiver USB Controller) kann optional über ein USB-Kabel durch die Steckerleiste aus dem Gerät herausgeführt werden. Hierüber kann der AE-MasterIV als USB Endgerät an einen PC angeschlossen werden. Seite 31 Version: 04.02.00.05...
Seite 32: Ethernet Schnittstelle
Power over Ethernet (PoE) bezeichnet ein Verfahren, mit dem netzwerkfähige Gerä- te über das 8-adrige Ethernet-Kabel mit Strom versorgt werden können. Das interne TCP/IP Modul des AE-MasterIV ist nicht PoE tolerant. Über den RJ45 Stecker (3) in Abbildung kann das Gerät über TCP/IP in ein Firmennetzwerk einge- bunden werden.
Seite 33: Mobil-Funkmodem
SIM-Karte. Eine externe Mobilfunkantenne kann über die Antennenbuchse (5) angeschlossen werden. 4.2.6 GPS Koordinaten Über das GPS-Modul können die GPS-Koordinaten des AE-MasterIV im GPRMC Format ermittelt wer- den. Die externe GPS-Antenne wird über die Antennenbuchse (6) in Abbildung angeschlossen. Als Kartenbezugssystem wird WGS84 verwendet.
Seite 34: Gps-Datensatzaufbau
Gerät automatisch ein. Der AE-MasterIV startet automatisch den Bootvorgang, Erkennung der Hardwareoptionen und Laden des Setups. Nach Abschluss des Bootvorgangs wechselt das Gerät automa- tisch in die Bedienung. Der AE-MasterIV ist nun einsatzbereit. Für die Stromversorgung nur Netzteile mit entsprechender Leistung verwenden, siehe Kapitel 4.2.1.
Seite 35: Bedienung
¤ ten, da Sie sonst in eine Eingabekette springen und die gewünschte Funktion nicht zur Verfügung steht. 4.4.1 Tastatur Die Tastatur des AE-MasterIV ist wie folgt aufgebaut: Ein-/Ausschalter des AE-MasterIV (abschaltbar über das Setup) F1 - F10 für Eingabeketten Pfeiltasten zur Navigation in einer Zeile oder in Listen Ziﬀernblock...
Seite 36: Menüaufbau Und Menüführung Im Display
Handbuch Datafox AE-MasterIV Die Auswahl von Funktionen erfolgt durch die Tasten und anschließend über die Menüführung. Der Abschluss erfolgt in der Regel mit der Taste. Mit ESC erfolgt immer ein Rücksprung entsprechend der Einstellungen im Setupprogramm. Die Selektion eines Listeneintrages erfolgt über das Scrollen mit den Pfeiltasten und die Auswahl der Selektion mit Enter.
Seite 37 Handbuch Datafox AE-MasterIV nicht verfügbar ist. Alle möglichen Aktionen innerhalb des Bios werden in der Fußzeile des LCD-Displays angezeigt. Mit ESC springen Sie schrittweise zurück. So können Sie auch das Bios wieder verlassen. Hinweis: Für die Bearbeitung der BIOS-Werte gelten folgende Regeln: ¤...
Seite 38 Handbuch Datafox AE-MasterIV Hinweis: Bitte beachten Sie, die Anzeigen im Geräte Bios ab Version 04.01.05.x ist nur eine ¤ Teilmenge der folgenden Auﬂistung und ist abhängig von Gerätetyp und Ausstat- tung. Hinweis: Ab Version 04.01.07.x wir im vorgelagertem Menü -Allgemeinen Informationen- ¤...
Seite 39 Handbuch Datafox AE-MasterIV LCD Helligkeit (low, middle und high) LCD Kontrast in % Piezzo Hupe (low, loud) ..Datum Uhrzeit . . . Systemmenü Bios ..Firmware Info Seriennummer Firmware Erstellungsdatum ..System Info...
Seite 40: Transpondermenü
4.6.1 Kommunikation über RS232 4.6.1.1 Voraussetzung Um über RS232 mit einem AE-MasterIV kommunizieren zu können, muss das Gerät für diese Kommunika- tionsart im Systemmenü-Bios eingestellt sein, siehe Kapitel 4.5.1. Zusätzlich sind Baudrate und Timeout der RS232-Schnittstelle des Terminals und der RS232-Schnittstelle des PCs aufeinander abzustimmen. Als Seite 40 Version: 04.02.00.05...
Seite 41: Anschluss
über ein zentrales Netzteil mit entsprechender Leistung erfolgen. Hierbei ist abhängig von Leitungsquerschnitt und Leitungslänge der Spannungsabfall zu berücksichtigen. Die Anschlussbelegung für den Umsetzer wird am Beispiel des Datafox Umsetzer RS232/485 (klein) ge- zeigt. Die Verdrahtung des RS485 Busses entnehmen Sie den nachfolgenden Beispielen.
Seite 42: Kommunikation Über Usb
4.6.2 Kommunikation über USB Hinweis: Für die Kommunikation mit dem AE-MasterIV über USB ist zu beachten, dass es ¤ sich bei der USB-Schnittstelle des Terminals um einen Typ-B Anschluss handelt. Das heißt, dass Terminal arbeitet im Slave-Modus und kann daher keine anderen USB-Geräte verwalten.
Seite 43: Voraussetzung
Achtung: Es sind nur die zum Gerät mitgelieferten Treiber zu verwenden! 4.6.2.2 Anschluss Der AE-MasterIV wird über ein Standard USB Kabel A-B an einen PC angeschlossen. 4.6.2.3 Treiberinstallation Nachdem Sie den AE-MasterIV an den PC ange- schlossen haben, wird das Terminal als neues USB- Device erkannt und es beginnt die Installation der mitgelieferten USB-Treiber.
Seite 44 Wählen Sie den Ordner aus, in dem sich die Trei- berdateien beﬁnden. Abbildung 20: Auswahl des Quellverzeichnis Installation der Treiber für den Datafox USB Se- riell Converter. Da dieser Treiber kein Microsoft Logo besitzt, wird die abgebildete Meldung ange- zeigt. Um den Treiber nutzen zu können müssen Sie auf „Installation fortsetzen“...
Seite 45 Abbildung 24: Datafox USB Controller Zusätzlich ist im Gerätemanager der Eintrag für den Datafox USB Seriell Port hinzugekommen. Über diesen COM-Port können Sie mit dem Da- tafoxStudioIV oder Ihrer eigenen Anwendung über die DFComDLL.dll eine Verbindung zum AE- MasterIV aufbauen.
Seite 46: Usb Stick Als Datenträger
4.6.2.4 USB Stick als Datenträger Zusätzlich zur Hauptkommunikation USB gibt es die Möglichkeit, einen USB Stick als Datenträger zu ver- wenden. Sie können so Datensätze aus einem AE-MasterIV auslesen und mit einem PC weiterverarbeiten bzw. Listen für die Stammdaten und Zutrittskontrolle.
Seite 47 Handbuch Datafox AE-MasterIV 1. Auswahl des Laufwerks, welches dem USB – Stick zugewiesen wurde. 2. Verzeichnisstruktur für alle Geräte erstellen, unabhängig von den Seriennummern. 3. Passwort erstellen, was für alle Geräte gültig ist. Das richtige Passwort ist Grundlagen für einen Datentransfer zwischen Terminal und USB –...
Seite 48 Handbuch Datafox AE-MasterIV ten Listenbezeichnungen innerhalb der ersten 8 Stellen keine Einmaligkeit aufweisen, kann es zu einem Abbruch der Kommunikation kommen, wobei keine Liste auf das Terminal übertragen wird. Wollen Sie Daten und Listen terminalbezogen übertragen, müssen sie in den weiteren Schritten eine zu- sätzliche Datenstruktur hinterlegen.
Seite 49: Passwort Der Kommunikation Ändern
Handbuch Datafox AE-MasterIV Die vorhandene im ersten Schritt angelegte Da- tenstruktur ist für alle Terminals, ohne auf die Seriennummer Bezug zu nehmen. Auf dem USB – Stick wurde nun eine zusätzliche Verzeichnisstruktur nur für das Terminal mit der Seriennummer 1212 angelegt.
Seite 50: Kommunikation Über Analog Modem
4.6.3 Kommunikation über analog Modem 4.6.3.1 Voraussetzung Für die Kommunikation über ein analoges Modem muss im Systemmenü-Bios des AE-MasterIV die Kom- munikationsart „RS232“ eingestellt sein, siehe Kapitel 4.5.1. Die Baudrate des Terminals muss mit der Baudrate des angeschlossenen Modems übereinstimmen. Der Timeout ist in Abhängigkeit von der Lei- tungsqualität des Telefonnetzes (welchen Störquellen ist die Leitung ausgesetzt?) einzustellen.
Seite 51 Handbuch Datafox AE-MasterIV Analogmodem zu Analogmodem (Verdrahtung des Nullmodem-Adapters siehe Abbildung 31) Nullmodem- analog Modem analog Modem Adapter Art: 25102 Art: 25102 RS232 Telefonnetz RS232 ATD039627822222 Alle Geräte auf 9600 RS232-Port: Baud und AT&F AT&D0 AT&F AT&D0 Baud=9600 RS232 ATE0 AT&C0...
Seite 52 Handbuch Datafox AE-MasterIV Abbildung 31: Verdrahtung des Nullmodem-Adapter Bezeichnung Funktion DCD data carrier detect Träger erkannt RxD receive data Empfangsdaten TxD transmit data Sendedaten DTR data terminal ready DEE empfangsbereit GND ground Signalmasse DSR data set ready Betriebsbereitschaft RTS request to send...
Seite 53: Modem Initialisierung
Handbuch Datafox AE-MasterIV 4.6.3.3 Modem Initialisierung Prüfen Sie, auf welche Baudrate der AE-MasterIV eingestellt ist. Diese Information ﬁnden Sie im Systemmenü- Bios, siehe Kapitel 4.5.1. Schließen Sie das „Devolo-MicroLink“ an die COM-Schnittstelle Ihres PCs an. Starten Sie das DatafoxStudioIV und öﬀnen Sie den Modem- Konﬁgurationsdialog über...
Seite 54: Verbindungsaufbau Über Die Dfcomdll
Handbuch Datafox AE-MasterIV 4.6.3.5 Verbindungsaufbau über die DFComDLL Sie können den Verbindungsaufbau zum AE-MasterIV auch aus Ihrer eigene Anwendung heraus starten. Hierfür verwenden Sie die Funktionen der DFComDLL.dll um die Verbindung zwischen einem PC und dem Gerät herzustellen. Gehen Sie dabei, wie in der Graﬁk dargestellt, vor.
Seite 55: Kommunikation Über Bluetooth
4.6.4 Kommunikation über Bluetooth 4.6.4.1 Voraussetzung Ab der HW V 2.0 muss im Systemmenü des AE-MasterIV als „interface“ „bluetooth“ aktiviert sein, siehe Kapitel 4.5.1. Zusätzlich benötigen Sie einen PDA vom Typ „Dell Axim x51v“ auf dem die Software „DFPDACom“ installiert ist.
Seite 56: Vorbereitung
Handbuch Datafox AE-MasterIV 4.6.5.1 Vorbereitung Vor Inbetriebnahme ist die SIM-Karte in den AE-MasterIV einzulegen. In Abhängigkeit von der gewählten Hardwareoption (interne oder externe Antenne) ist ggf. die externe Antenne an das Gerät anzuschließen. Siehe hierzu Kapitel 4.2.5. Im BIOS des AE-MasterIV muss als „interface“ „GSM“ bzw. „GPRS/GSM“...
Seite 57: Verbindungsstatus
Bedeutet bei 31 Tagen pro Monat, maximal 3 Einwahlen pro Tag. Der Parameter ATTACH sollte daher auf 3 gestellt werden. 4.6.5.3 Verbindungsstatus Nachdem die, ini’-Datei auf das Gerät übertragen wurde, kann nun die Betriebsart des AE-MasterIV im Systemmenü-Bios interf ace eingestellt werden.
Seite 58: Senden Von Daten Per Gprs
Abschalten des Modems 4.6.5.4 Senden von Daten per GPRS Der AE-MasterIV ist in der Lage Buchungsdaten zeitnah per GPRS an einen Webserver zu senden. Dazu ist es notwendig, das Gerät wie oben beschrieben für die Kommunikationsart zu konﬁgurieren. Werden im AE-MasterIV Daten erzeugt, wird zunächst eine TCP/IP Verbindung aufgebaut und anschließend...
Seite 59 “&beep=“ für die Art des Signals 0 = kein, 1 = 1 x lang, 2 = 2 x lang, 3 = 1 x kurz, 4 = 2 x kurz und 5 = 3 x kurz Falls man Datum und Zeit im AE-MasterIV mit dem Server abgleichen will, kann das in der Rückantwort zum AE-MasterIV nach folgendem Beispiel geschehen: status=ok&checksum=3142&time=2003-10-28_17:00:55...
Seite 60 DFComdll.dll. Abbildung 35: Aktivierung des Alive-Datensatzes Hinweis: Nach drei Fehlversuchen Daten zu senden, geht der AE-MasterIV in die „Gerätere- ¤ generation“ mit einem Timeout von 15 Minuten. Nach Ablauf des Timeouts wird erneut dreimal versucht die Daten zu senden. Auf diese Weise wird verhindert, dass unnötige Übertragungskosten entstehen.
Seite 61: Kommunikation Über Tcp/Ip
Handbuch Datafox AE-MasterIV 4.6.6 Kommunikation über TCP/IP Normalerweise ist für die Einbindung eines AE-MasterIV die Konﬁguration der Netzwerkverbindung not- wendig. Beﬁndet sich jedoch ein DHCP Server im Netzwerk, der alle PCs und Peripherie mit dynami- schen IPs versorgt, kann diese Konﬁguration entfallen. In diesem Fall muss die IP des Terminals auf „000.000.000.000“...
Seite 62: Lan
Handbuch Datafox AE-MasterIV 4.6.6.1 LAN Analog dem direkten Anschluss über RS232 kann ein einzelnes Gerät direkt über TCP/IP an einen PC angeschlossen werden. Zu diesem Zweck wird das Gerät mit einem CAT-5 Netzwerkkabel (bei direktem Anschluss mit Crossover-, bei Anschluss über Router, ... mit Patchkabel) über die RJ45 Buchse mit dem PC verbunden.
Seite 63: Übergang Von Tcp/Ip Auf Rs485 Bus
Handbuch Datafox AE-MasterIV Abbildung 38: COM-Server Konﬁguration über Telnet 4.6.6.3 Übergang von TCP/IP auf RS485 Bus Bis zu 31 Geräte können sehr kostengünstig über einen COM-Server mit RS485-Bus angeschlossen werden. Einzelheiten zum Aufbau eines RS485-Netzwerks ﬁnden Sie in der separaten Vernetzungsbeschreibung.
Seite 64: Kommunikation Über Rs485
Die Artikel ﬁnden Sie in den entsprechenden Preislisten oder auf Anfrage. Die Busleitung verbindet den Umsetzer und maximal 31 AE-MasterIV in Reihe. Verzweigungen sind nicht zulässig. Der Umsetzer kann an einer beliebigen Stelle im Busstrang angeschlossen werden. Die maximale Gesamtlänge pro Busstrang beträgt 1000 Meter.
Seite 65: Konﬁguration Einer Aktiven Verbindung
Verbindungen gleichzeitig zulassen, darf, damit der Verbindungsaufbau initiiert wird, bereits keine andere Verbindung bereits aufgebaut sein. Prinzipiell wird eine Verbindungsanfrage von einem AE-MasterIV an die DFComDLL wie folgt bearbeitet: Die DLL nimmt eine Verbindungsanfrage an einem Listen-Socket entgegen. Die Verbindungsverwaltung prüft, ob ein Kanalobjekt erzeugt werden kann.
Seite 66 Ihren Anforderungen für die Konﬁguration, ebenso Kommunikations- timeout und Port ein. Anschließend kön- nen alle Funktionen aus dem DatafoxStu- dioIV genutzt werden, um das Gerät zu konﬁgurieren. Abbildung 41: Einstellung der Kommunikation mit dem AE-MasterIV Seite 66 Version: 04.02.00.05 www.datafox.de...
Seite 67: Gerätewartung Über Die Aktiven Verbindung
Handbuch Datafox AE-MasterIV 4.6.8.3 Gerätewartung über die Aktiven Verbindung Die folgende Übersicht zeigt Ihnen die einzelnen Verfahren der aktiven Verbindung und die möglichen Verfahren zur Wartung der Terminals. Abbildung 42: Seite 67 Version: 04.02.00.05 www.datafox.de...
Seite 68 Handbuch Datafox AE-MasterIV Seite 68 Version: 04.02.00.05 www.datafox.de...
Seite 69: Wlan
Handbuch Datafox AE-MasterIV 4.6.9 WLAN Achtung: Wenn Sie das Gerät mit WLAN betreiben und zusätzlich die ZK-II nutzen, müs- sen auch bei nur einem externen ZK-Modul eine eigene Spannungsversorgung für das ZK-Modul vorsehen. Es darf kein weiterer Verbraucher an das Gerätenetzteil (Anschluss über den 8-poligen Stecker PIN 5 und 8) angeschlossen werden!
Seite 70: Frequenzen Und Kanäle
Handbuch Datafox AE-MasterIV Beacon-Pakete versendet werden, kann ein Client nicht feststellen, ob er sich in Reichweite anderer Sta- tionen mit denselben Einstellungen beﬁndet, wer Teil des Netzes ist und wie es um die Verbindungsqualität bestellt ist. Aus diesen Gründen eignet sich der Ad-hoc-Modus nur für eine sehr geringe Anzahl von Sta- tionen, die sich wegen der begrenzten Reichweite der Sender zudem physisch nahe beieinander beﬁnden...
Seite 71: Authentiﬁcation
Handbuch Datafox AE-MasterIV verwendet werden, die über eine Wörterbuch-Attacke geknackt werden können. Als Empfehlung kann gel- ten, mit einem Passwortgenerator Passwörter zu erzeugen, die Buchstaben in Groß- und Kleinschreibung, Zahlen und Sonderzeichen enthalten und nicht kürzer als 32 Zeichen sind. CCMP oder auch Counter- Mode/CBC-Mac Protocol ist gemäß...
Seite 72: Bios-Dialog Des Ae-Masteriv
Möglichkeit zu rechnen ist, dass das Kennwort auch im Ausland verwendet werden muss, weil nicht auf allen Tastaturen die gleichen Sonderzeichen vorhanden sind. 4.6.9.3 BIOS-Dialog des AE-MasterIV 4.6.9.3.1 BIOS Dialog bis Version 04.01.04.xx Der BIOS-Dialog der Master IV-Terminals mit Display hat folgenden Aufbau.
Seite 73: Der Dialog Communication Und Die Tcp/Ip Einstellungen
Matchport von Lantronix haben die gleichen Menüpunkte für die TCP/IP Konﬁguration. WLAN- Einstellungen für den Matchport können über den BIOS-Dialog nicht durchgeführt werden. Dazu wird der Deviceinstaller von Lantronix oder das Programm WLANConﬁg von Datafox verwendet werden. Grund für die Trennung ist das beim PZE-Master eine Konﬁguration der WLAN-Parameter sehr umständlich und komplex ist.
Seite 74: Bios-Dialog Datafoxstudioiv
Standardwerten anpassen. Ist das der Fall, kann mit dem Deviceinstaller von Lantronix das Modul wieder konﬁguriert werden. Ein anderer Weg wäre das Programm WLANConﬁg von Datafox zu verwenden, welches per RS232 auf das Gerät zugreift und von dort her den Matchport konﬁguriert. Per RS232 ist immer ein Zugriﬀ auf den Matchport möglich, allerdings muss die Hauptkommunikation dann auf RS232 stehen.
Seite 75: Wlan Konﬁguration Übers Datafoxstudioiv
Handbuch Datafox AE-MasterIV Abbildung 45: Abhängigkeiten 4.6.9.7 WLAN Konﬁguration übers DatafoxStudioIV 4.6.9.7.1 Allgemein Das DatafoxStudioIV kann die TCP/IP und die WLAN Einstellungen des Matchportes über RS232 setzen. Seite 75 Version: 04.02.00.05 www.datafox.de...
Seite 76: Auslieferungszustand Herstellen
Handbuch Datafox AE-MasterIV 4.6.9.7.2 Auslieferungszustand herstellen Das Studio stellt die Funktion Set Fac- tory default zur Verfügung, um ein Ge- rät welches nicht mehr angesprochen wer- den kann, oder neu konﬁguriert werden soll in den Auslieferungszustand zurück- zusetzen. Diese Funktion steht nur zur Verfügung, wenn Sie mit dem Gerät über...
Seite 77: Tcp/Ip Einstellungen
MAC-Adresse. Die anderen Parameter sind editierbar und gleich dem BIOS-Dialog des Termi- nals und auch des Datafox Studios. Abbildung 48: WLAN TCP/IP Settings 4.6.9.7.5 WLAN Einstellungen Auf der Registerseite WLAN werden die Einstellung für das WLAN Modul vorgenommen. Die Werte werden zunächst aus dem Gerät gelesen.
Seite 78: Zutrittskontrolle Ii Mit Ts Tmr33 Modulen
Entsprechend der Hardwareanforderung der einzelnen Geräte können diese in verschiedenen Varianten miteinander kombiniert werden. AE-MasterIV Der AE-MasterIV unterstützt die Türöﬀnung von bis zu 8 Türen. Da das Gerät gegenüber dem ZK-Master parallel zur Zutrittskontrolle zusätzliche Aufgaben für die Auftragsdatenerfassung erfüllen muss, die Geschwindigkeit für die Zutritts- kontrolle jedoch entsprechend hoch sein sollte, wurde die Anzahl der Türen auf 8...
Seite 79: Eine Tür Ohne Separaten Leser
Eingang für Türüberwachung 4.7.1.2 Eine Tür mit abgesetztem Leser Der AE-MasterIV wird im geschützten Bereich im Gebäude installiert, der Leser außen. Das Terminal ist gleichzeitig Zutritts-Master und Türöﬀner. Das Türöﬀner-Relais beﬁndet sich im AE-MasterIV und damit im geschützten Bereich. Die am Leser erfasste Zugangskennung wird auf den AE-MasterIV übertragen und ausgewertet.
Seite 80: Mehrere Externe Türen Über Rs485 - Bus
Das Türmodul fragt permanent den Leser ab. Wird ein Transponder gelesen, wird die Information vom Leser an das Türmodul übertragen. Der AE-MasterIV bzw. der ZK-MasterIV pollen permanent auf das Türmodul. Liegt eine Buchung vor, wird diese sofort abgeholt. Ist der Zutritt erlaubt, sendet der AE- MasterIV bzw.
Seite 81: Mehrere Interne Türen Über Rs485 - Bus
Der AE-MasterIV bzw. der ZK-MasterIV pollen permanent auf das Türmodul. Liegt eine Buchung vor, wird diese sofort abgeholt. Ist der Zutritt erlaubt senden der AE-MasterIV bzw. der ZK-MasterIV einen Befehl zum öﬀnen der Tür an den Zutrittsleser mit Türöﬀner.
Seite 82: Schleusenfunktion Mit Rs485 - Bus
Das Türmodul fragt permanent den Leser ab. Wird ein Transponder gelesen, wird die Information vom Leser an das Türmodul übertragen. Der AE-MasterIV bzw. der ZK-MasterIV pollen permanent auf das Türmodul. Liegt eine Buchung vor, wird diese sofort abgeholt. Ist der Zutritt erlaubt senden der AE- MasterIV bzw.
Seite 83: Anschluss
Handbuch Datafox AE-MasterIV 4.7.2 Anschluss Um mit dem AE-MasterIV eine Zutrittskontrolle durchzuführen, muss die Option „Zutritt“ integriert sein (Datafox Artikel-Nr. 105201). Die folgende Graﬁk zeigt die Anschlussmöglichkeiten der TMR33-Geräte an einen AE-MasterIV (ZK-MasterIV) für die Zutrittskontrolle. Je nach verwendeter Schnittstelle (RS232 oder RS485) müssen die TMR33-Geräte eingestellt werden.
Seite 84: Konﬁguration
Handbuch Datafox AE-MasterIV Achtung: Die Installation und der Anschluss der TMR33-Module darf nur von geschulten Fachpersonal durchgeführt werden. Dabei ist ein vertauschen (Verpolung) der An- schlussklemmen zu vermeiden. Daraus ergeben sich die verschiedenen Kombinationsmöglichkeiten. Die folgenden Graﬁken zeigen Bei- spiele für die Anschlussverdrahtung.
Seite 85 Handbuch Datafox AE-MasterIV Grundlage der Zutrittskontrolle II sind Tabellen. In ihnen werden alle Informationen über die Hardwa- rekonﬁguration des Zutrittskontrollsystem, Zutrittsberechtigung des Personals, Zeiträume (Aktivierung, Sperrzeiten, Feiertage, ...) hinterlegt. Dabei besteht folgender Zusammenhang zwischen den einzelnen Ta- bellen. Abbildung 51: Datenstruktur der Zutrittskontrolle II Die Tabellen werden in Form von Text-Dateien erstellt.
Seite 86: Beschreibung
Enthält in unserem Beispiel die Nummer 1. Existieren in (int) einem Zutrittssystem mehrere AE-MasterIV, können diese in einem Tabellenzusammenhang abgebildet werden und es ist nicht nötig für jeden AE-MasterIV einen separaten Strang zu pﬂegen. Nummer Enthält zwei Informationen in einer Zahl. Die beiden linken (int) Ziﬀern (010) geben die Busnummer des Türmoduls an, die...
Seite 87 Handbuch Datafox AE-MasterIV Bezeichner Datentyp Länge Beschreibung Nummer ID des Raumes. Über diese Nummer nehmen alle anderen (int) Tabellen, bei Bedarf, auf diese Datenzeile bezug. RefGroup Nummer Verweis auf die Tabelle Identiﬁcation. Kennzeichnet die (int) zutrittsberechtigte Gruppe. Alle Ausweise dieser Gruppe haben zu diesem Raum Zutritt.
Seite 88 Handbuch Datafox AE-MasterIV Bezeichner Datentyp Länge Beschreibung Nummer ID des Zeitmodells. Über diese Nummer nehmen alle (int) anderen Tabellen, bei Bedarf, auf diese Datenzeile bezug. Weekdays Nummer Gibt die Wochentage an, in welchen der nachfolgende (int) Zeitraum gelten soll. (Format: Max. 7 Stellen 1 - 7 z.B.
Seite 89: Zeitsteuerung Der Digitalen Ausgänge Für Die Masteriv Geräteserie
Handbuch Datafox AE-MasterIV 4.8 Zeitsteuerung der digitalen Ausgänge für die MasterIV Geräteserie Es ist möglich die digitalen Ausgänge der Master IV Geräteserie zeitlich über Tabellen zu steuern. So kann beispielsweise eine Nachtabsenkung der Heizanlage, eine Hupensteuerung und vieles mehr realisiert werden.
Seite 90 Eine Hupe soll Montag bis Freitag morgens um 10.00 Uhr und nachmittags um 16.00 Uhr für Sekunden auslösen. Die Hupe wird über das interne Relais des AE-MasterIV angesteuert. ¥ Eine Heizungssteuerung soll an allen Wochentagen morgens um 07.00 Uhr in den „Tagbetrieb“ und abends um 19.00...
Seite 91: Zutrittskontrolle Ii Mit Phg Modulen
Hardwareanforderung der einzelnen Geräte können diese in verschiedenen Varianten mit- einander kombiniert werden. AE-MasterIV Wird der AE-MasterIV für die Zutrittskontrolle, Tür- bzw. Fernüberwachung eingesetzt wird, können mit einem Gerät bis zu 8 Türen überwacht und gesteuert werden. VOXIO...
Seite 92: Anschluss
Handbuch Datafox AE-MasterIV 4.9.1 Anschluss Für den Anschluss der PHG-Module beachten Sie bitte die PHG Dokumentationen auf der Datafox CD unter D atafox-Geräte D atafox-Zutritt-Module P HG *.pdf In den PHG Dokumenten zu den einzelnen Modulen wird die Anschlussbelegung und Konﬁguration über die Dip-Schalter beschrieben.
Seite 93: Konﬁguration
Die Zutrittsmodule von PHG mit phg-crypt-Protkoll benutzen eine Verschlüsselung nach dem Rijndael / AES-128 Standard (AES - Advanced Encryption Standard). Der Schlüssel wird nach der Auswahl der Zutrittsserie im Setup unter Zutritt eingestellt. Das 1685-Protokoll von PHG wird von Datafox nicht unterstützt! Abbildung 53: Kommunikationsschlüssel PHG-Crypt Protokoll...
Seite 94: Statusmeldungen Der Zutrittskontrolle
Handbuch Datafox AE-MasterIV PHG-Leser haben im Gegensatz zu den GIS-Lesern immer 2 digitale Eingänge und einen Sabotagekontakt. Die Firmware betrachtet Eingang 1 und Eingang 2 als normalen Eingang mit der Nummer 1 und 2 den Sabotagekontakt als Nr 3. Der Sabotagekontakt ist im Leser integriert. Der PHG-Leser verfügt nicht über einen Analog-Schalter-Eingang für die Türüberwachung.
Seite 95: Zugeordnete Statusmeldung
Nur PIN Eingabe, Eingabe OK Ausweis-Nr im Onlinebetrieb gelesen PIN im Onlinebetrieb gelesen Zutrittskontrolle im Setup deaktiviert Zutrittskontrolle kann zurzeit nicht abgefragt werden (Busy) Zutrittskontrolle benötigt die Listen Bus-Typ (Datafox, PHG, etc.) fehlerhaft Tabelle 16: Zutrittskontrolle Seite 95 Version: 04.02.00.05 www.datafox.de...
Seite 96: Zuordnung Der Statusmeldung
Das Datafox IO-Modul bietet die Möglichkeit, digitale und analoge Ausgänge, von Maschinen, Fahrzeu- gen, etc. zu verarbeiten. Es kann direkt am PC, AEIII+, AE-MasterIV, BDE-MasterIV oder in Ver- bindung mit dem Mobile-MasterIV eingesetzt werden. Konzipiert wurde es speziell für den Einsatz mit Datafox-Geräten.
Seite 97: Barcodeleser
4.12 Barcodeleser Wird zur Datenübertragung eine andere Kommunikationsart als RS232 verwendet, kann die RS232- Schnittstelle (D-Sub 9 polig) des AE-MasterIV für den Anschluss eines Barcodelesers verwendet werden. Die Konﬁguration des zu lesenden Barcodes wird über das Setup durchgeführt. Der Barcodeleser selbst wird mit Hilfe der Konﬁgurations-Codes eingestellt.
Seite 98 Handbuch Datafox AE-MasterIV Abbildung 54: BioKey 3000 Product Data Sheet Achtung: Lebensdauer des Fingerprint-Zeilensensor je nach Abrieb durch z.B. Schmutz 200.000 bis 4.000.000 Lesezyklen. Seite 98 Version: 04.02.00.05 www.datafox.de...
Seite 99 Handbuch Datafox AE-MasterIV Abbildung 55: BioKey 3000 ApNotes1 Seite 99 Version: 04.02.00.05 www.datafox.de...
Seite 100 Handbuch Datafox AE-MasterIV Abbildung 56: BioKey 3000 ApNotes2 Seite 100 Version: 04.02.00.05 www.datafox.de...
Seite 101: Allgemeiner Überblick
Handbuch Datafox AE-MasterIV Abbildung 57: BioKey 3000 ApNotes3 4.13.1 Allgemeiner Überblick Grundsätzlich ist zwischen folgenden Informationen zu unterscheiden: ¥ Die „PID“ ist die Personen Identiﬁkations Nummer auch als Mitarbeiter-Nr. bekannt. Zu einer PID können max. 10 Fingertemplates zugeordnet werden. Die PID sollte immer eine dezimale Zahl sein, also muss beim Einsatz von Transpondern das entsprechende Format (Dezimal n Stellen) ausgewählt...
Seite 102 Handbuch Datafox AE-MasterIV Da sich die Sicherheitsstufe die Bildqualität und die Anzahl Minutien gegenseitig beeinﬂussen, sollte bei der Einstellung der einzelnen Werte die Formel zur Berechnung der Mindestanzahl Minutien, die für den Vergleich (Matching) zur Verfügung stehen muss berechnet sich wie folgt:...
Seite 103: Ablauf
Handbuch Datafox AE-MasterIV 4.13.2 Ablauf 4.13.2.1 Einlernen Um Fingerprint nutzen zu können, muss das Terminal zunächst mit den Fingereigenschaften der Personen eingelernt werden. Abbildung 58: Ablauf des Einlernens Seite 103 Version: 04.02.00.05 www.datafox.de...
Seite 104: Identiﬁcation
Handbuch Datafox AE-MasterIV Einlernen des BIO-Key Moduls mit Hilfe eines Transponders direkt am Terminal. Hierbei ist die PID, in diesem Fall die Mitarbeiter-Nr, auf dem Transponder hinterlegt. Als erstes wird die PID vom Ausweis gelesen. Anschließend muss der Mitarbeiter seinen Finger über den Scanner des BIO-Key Moduls ziehen.
Seite 105: Identiﬁkation Mit Datenhaltung Der Fingertemplates Auf Einem Server
Handbuch Datafox AE-MasterIV 4.13.3.2 Identiﬁkation mit Datenhaltung der Fingertemplates auf einem Server Das Terminal pollt den BioKey regelmäßig an ob jemand einen Finger eingelesen hat. Wenn ja übergibt der BioKey dem Terminal die Fingerdaten und das Terminal sendet diese an die Serveranwendung, hierzu muss allerdings aktiv Senden implementiert sein.
Seite 106: Einlernen Bei Veriﬁkation Mit Datenhaltung Auf Einer Mifare Karte
Handbuch Datafox AE-MasterIV 1.) Finger scannen 2.) PID ermitteln 3.) Einlernen des BIO-Key Moduls 4.13.4.2 Einlernen bei Veriﬁkation mit Datenhaltung auf einer Mifare Karte 1.) PID ermitteln (von Ausweis lesen oder über Listenauswahl) 2.) Finger scannen (Fingereigenschaften ermitteln) 3.) Einlernen (PID und Fingereigenschaften zusammenführen und auf Mifare Karte speichern) bzw.
Seite 107: Veriﬁkation Über Mifare Karte
Handbuch Datafox AE-MasterIV 4.13.4.6 Veriﬁkation über Mifare Karte 1.) Template von der Mifare Karte lesen 2.) PID ermitteln (von Ausweis lesen) 3.) Finger scannen 4.) Veriﬁkation durch BIO-Key Modul bzw. 1.) Finger scannen 2.) Template von der Mifare Karte lesen 3.) PID ermitteln (von Ausweis lesen)
Seite 108: Datafoxstudioiv - Allgemeine Bedienung
Handbuch Datafox AE-MasterIV 5 DatafoxStudioIV - Allgemeine Bedienung Hinweis: Die Dialoge können je nach Version des DatafoxStudioIV von den Darstellungen in ¤ diesem Handbuch abweichen. Das gilt auch für Abweichungen in der Funktionalität. Setups werden gerätespeziﬁsch gespeichert. Somit ist eine Umstellung des Gerätetyps vor dem Öﬀnen eines Setups nicht mehr notwendig.
Seite 109: Bedienung Des Datafoxstudioiv
Handbuch Datafox AE-MasterIV Client-Window Die Bearbeitung, wie z.B. Editieren, Setup schreiben, etc., bezieht sich immer auf das ak- tuell markierte Fenster. Der jeweilige Dateiname der Setupdatei ist in der Titelleiste sichtbar. Abbildung 59: DatafoxStudioIV Oberﬂäche 5.2 Bedienung des DatafoxStudioIV Über das Menü des DatafoxStudioIV stehen Ihnen alle Funktionen zur Verfügung, die Sie rund um das Setup benötigen.
Seite 110: Erstellen Einer Neuen Setupdatei
Handbuch Datafox AE-MasterIV Hauptfenster des DatafoxStudioIV Symbolleiste Menüleiste Fenster des gewählten Setups Abbildung 60: Oberﬂäche des DatafoxStudioIV 5.3.1 Erstellen einer neuen Setupdatei erzeugen Sie eine neue Setupdatei. Es öﬀnet sich ein neues Client-Window im ¡ Datei N eu £ ¢...
Seite 111: Menü Setup
Handbuch Datafox AE-MasterIV Achtung: Es ist darauf zu achten, dass beim Öﬀnen einer Setup-Datei, die mit einer Vorgängerversion des DatafoxStudioIV erstellt wurde, durch das DatafoxStu- dioIV eine Konvertierung in das neue Setup-Format durchgeführt wird. Ein Öﬀnen dieser konvertierten Setup-Datei mit einer Vorgängerversion ist nicht mehr möglich.
Seite 112: Zutrittskontrolllisten Importieren
Handbuch Datafox AE-MasterIV Über Menüpunkt ¡ Setup £ ¢ können zunächst alle Listen importieren ¢ erforderlichen Listen in das Setupprogramm importiert werden. Hierzu wählen Sie wie neben- stehend dargestellt die benötigten Listen aus und öﬀnen diese. Mit gedrückter Strg-Taste können Sie mehrere Dateien gleichzeitig auswählen.
Seite 113: Listen / Zutrittskontrolllisten Laden
Handbuch Datafox AE-MasterIV Achtung: Prüfen Sie vor einer Übertragung des Setups immer die Kommunikationsparameter. Dies ist vor allem dann wichtig, wenn mehrere Geräte über das DatafoxStudioIV verwaltet werden. Achten Sie dabei besonders auf die IP-Adresse des Gerätes, auf welches Sie das Setup übertragen wollen.
Seite 114: Timeboylisten Importieren Und Laden
ASCII-Dateien erzeugt werden. Für andere Ausgabeformate bietet sich der Einsatz der Kommunikations-DLL oder Datafox-Talk an. Bitte beachten Sie hierzu auch Kapitel 6.2.15.1.9. Die entsprechenden Formate und Optionen für das Ablegen der Daten in der ASCII-Datei, werden wie in Kapitel 5.6.3...
Seite 115: Daten Lesen Und Löschen
Handbuch Datafox AE-MasterIV 5.5.4.1 Daten lesen und löschen Über das Menü können Sie die Datensätze aus den ¡ Kommunikation Daten lesen, l oschen £ ¢ ¦ ¢ Geräten auslesen. Das Auslesen der Datensätze erfolgt einzeln. Nach dem Funktionsaufruf muss zunächst ein ¡...
Seite 116: Seriennummer Lesen
Handbuch Datafox AE-MasterIV Über die Funktion Datensätze wiederherstellen im Menü Kommunikation, können Sie bereits ausgelesene und im Terminal als gelöscht markierte Datensätze wieder hergestellt werden. Dabei wird der Datensatz- zeiger auf den letzt möglichen Datensatz zurückgesetzt. Anschließend können die Daten erneut ausgelesen werden.
Seite 117: Globale Variablen Lesen
Handbuch Datafox AE-MasterIV 5.5.8 Globale Variablen Lesen Über die Funktion „globale Variable lesen“ können Sie prüfen, welchen Wert eine globale Variable im Gerät besitzt. Abbildung 67: Globale Variable lesen Bei Funktionsaufruf werden alle globalen Variablen aus einem Gerät ausgelesen und mit ihrem aktuel- len Wert angezeigt.
Seite 118: Einstellungen
£ ¢ ¢ munikation zwischen PC und AE-MasterIV auswählen. Für alle Kommunikationsarten gilt, zuerst den Gerätetyp auswählen. Optional kann festgelegt werden, ob nur Fehlermeldungen ausgegeben werden sol- len oder ob vor dem Verbindungsaufbau die Erreichbarkeit durch Ping geprüft werden soll.
Seite 119 Handbuch Datafox AE-MasterIV Bei der Kommunikation über TCP/IP ist die IP- Adresse des AE-MasterIV, der Kommunikations- port und der Timeout (in Millisekunden) anzuge- ben. Abbildung 72: Einstellung der TCP/IP Kommunikation In diesem Fall sind analog zur Kommunikation über TCP/IP die Parameter einzustellen und zu- sätzlich wie bei der Kommunikation über einen...
Seite 120: Menü Konﬁguration
£ ¢ ¢ alle notwendigen Einstellungen für ein Firmwareupdate vorgenommen werden. Über die Schaltﬂäche (1) wählen Sie ein *.zip Archiv aus, welches die Firmware- Datei (*.hex) für den AE-MasterIV ent- hält. Über die Schaltﬂäche (2) können ¡ Zusatzoptionen andern ¦...
Seite 121: Textdaten Der Firmware Bearbeiten
Handbuch Datafox AE-MasterIV Mit den Zusatzoptionen können Sie ange- ben, welche Zusatzfunktionen durch die Firmware bereitgestellt werden müssen. Das ist besonders bei Firmwareupdates von Versionen < 04.01.04.32 wichtig. In diesem Fall muss zunächst ein Firmwa- reupdate mit der Version >= 04.01.04.32 durchgeführt werden.
Seite 122 Handbuch Datafox AE-MasterIV Öﬀnen bzw. erstellen Sie nun eine neue Sprachdatei für die Firmware mit der Endung *.dﬂ. Wenn Sie eine neue Datei erzeugt haben, ist die rechte Seite der Liste leer. Abbildung 77: User Text-Datendatei Erstellen bzw. Öﬀnen Innerhalb der Liste arbeiten Sie nur mit einfachen Mausklicks, KEINE Doppelklicks. Selektieren Sie mit einem einfachen Klick eine Zeile aus der Liste.
Seite 123 Handbuch Datafox AE-MasterIV Mit einem weiteren einfach Klick in die Spalte User(.../Beschreibung) oder User(.../Meldung) setzen Sie den Cursor in dieses Feld. Abbildung 79: Zelle zum Bearbeiten auswählen Seite 123 Version: 04.02.00.05 www.datafox.de...
Seite 124 Handbuch Datafox AE-MasterIV Nun können Sie einen Text ihrer Wahl eingeben bzw. bearbeiten. Abbildung 80: Textdaten eingeben bzw. bearbeiten Wenn Sie die Eingabe abschließen, wird die Beschreibung aus der Spalte Default(.../Beschreibung) über- nommen. Abbildung 81: Änderungen übernehmen Diesen Text können Sie nun in der Spalte User(.../Beschreibung) ebenfalls bearbeiten. Um User Textdaten zu übertragen, müssen Sie zunächst alle Änderungen Speichern.
Seite 125: Datenablage Konﬁgurieren
Handbuch Datafox AE-MasterIV 5.6.3 Datenablage konﬁgurieren Unter dem Punkt öﬀnet sich ein Dialog, über den Sie ¡ Setup Datenablage konf igurieren £ ¢ ¢ festlegen, wie die ausgelesenen Datensätze gespeichert werden. Sie können festlegen, ob eine bestehende Datei überschrieben werden soll oder die Daten an diese Datei angefügt werden.
Seite 126: Usb Stick Konﬁgurieren
übernehmen. Hierbei ist zu beachten, dass, wenn der Wert einer Systemvariablen auf „0“ gesetzt wird, die Einstellungen aus dem Setup des AE-MasterIV verwendet werden. Sonst der eingegebene Wert. Hinweise zum Zugriﬀ auf diese Variablen über die dll entnehmen Sie bitte der Dokumentation zur DFComdll.dll.
Seite 127: Aktive Verbindung
Handbuch Datafox AE-MasterIV 5.6.6 Aktive Verbindung Über die Funktion können Sie die Aktive Verbindung zu ¡ Kommunikation AktiveV erbindung £ ¢ ¢ einem Gerät einrichten. Nähere Informationen entnehmen Sie bitte dem Kapitel 4.6.8. Seite 127 Version: 04.02.00.05 www.datafox.de...
Seite 128: Gprs Konﬁguration
Handbuch Datafox AE-MasterIV 5.6.7 GPRS Konﬁguration In die Parameter für GPRS wurden die beiden Systemvariablen MOBILE.ROAMING und MOBILE.RESETTRIGGER aufgenommen. Entsprechend den Angaben Ihres Providers können Sie eine *.ini Datei für die GPRS-Konﬁguration erstel- len. Die benötigten Parameter zur Konﬁguration einer GPRS/GSM-Verbindung werden in der Ini-Datei bereitgestellt.
Seite 129 Handbuch Datafox AE-MasterIV Über die GPRS-Konﬁguration im Menü Kommuni- kation können Sie GPRS-Konﬁgurationsdaten aus einem Gerät auslesen, bearbeiten und in ein Gerät schreiben bzw. eine INI-Datei von Ihrem PC öﬀnen und diese bearbeiten. Abbildung 84: GPRS Konﬁguration Wenn Sie die Daten aus einem Gerät auslesen, müs- sen Sie angeben, ob Sie die aktuelle Datei über-...
Seite 130: Gerätekonﬁguration Bios
5.7 Menü Extras 5.7.1 Gerätewartung über Modemverbindung In der Praxis kommt es oft vor, dass ein AE-MasterIV autark als Erfassungsterminal an einer Maschine oder Anlage installiert wird. In einem solchen Fall wäre ein Firmwareupdate mit direktem Anschluss an einen PC nur mit großem Aufwand möglich. Aus diesem Grund haben Sie die Möglichkeit Daten auch über eine Modemverbindung auf das Gerät zu übertragen bzw.
Seite 131: Funktionen Zur Gerätewartung
Handbuch Datafox AE-MasterIV Abbildung 89: Gerätewartung über Modemverbindung 5.7.1.1 Funktionen zur Gerätewartung ¥ Seriennummer auslesen ¥ Firmwareversion auslesen ¥ Uhr mit Systemzeit abgleichen ¥ Gerätedatei übertragen (Firmwareupdate) - Über die Schaltﬂäche in Abbildung öﬀnet sich ein Dialog über den Sie die „Gerätedatei“ mit der Endung „.hex“ auswählen können. Haben Sie die Datei markiert, können Sie sie über die Schaltﬂäche „Öﬀnen“...
Seite 132 Handbuch Datafox AE-MasterIV ¥ Datensätze auslesen - Über diese Funktion können Sie die Datensätze aus dem AE-MasterIV auslesen. Über die Schaltﬂäache in Abbildung öﬀnet sich ein Dialog über den Sie den Ordner (Pfad) angeben können in dem Sie die Datensätze speichern möchten.
Seite 133: Status Der Zk-Module Anzeigen
Abbildung 90: Status der ZK-Module lesen TM steht für Türmodul gefolgt von der dreistelli- gen Busnummer. In der Liste wird die max. Anzahl von Modulen angezeigt, die an den AE-MasterIV angeschlossen werden können. Die nächste Ziﬀer gibt den Status des Moduls an. In der nächsten Spalte wird der Typ des Moduls angezeigt, L steht für Leser, TM für Türmodul und LTM für Leser...
Seite 134: Datensätze Wiederherstellen
Handbuch Datafox AE-MasterIV 5.7.3 Datensätze wiederherstellen Wenn Sie die bereits ausgelesenen Datensätze aus den Logdaten wiederherstellen möchten, können Sie dieses über den Bearbeitungsdialog des zugehö- rigen Setups tun. Wählen Sie den Menüpunkt Log- datei -> Datensätze extrahieren werden Sie aufge- fordert die zu analysierende Logdatei anzugeben.
Seite 135: Firmwareupdate Fingerprintmodul Biokey3000
Danach führen Sie das Biokey Firmwareupdate, wie unten beschrieben, durch. Nach erfolgreichem Abschluss müssen Sie das Gerät mit der ursprünglichen Firmware (nicht Biokey), Setup und Listen wieder herstellen. Voraussetzungen: ¥ Datafox Studio IV Version 04.01.05 vom 10.01.2008 oder höher ¥ Firmwareversion 04.01.05.11 oder höher Seite 135 Version: 04.02.00.05...
Seite 136: Durchführung
Das XXX steht hierbei für die Firmwa- reversion. Abbildung 95: Auswahl des Firmwareﬁles Achtung: Es ist darauf zu achten dass nur von Datafox freigegebene Firmwareﬁles geladen werden dürfen, anderen Falls führt das zur Betriebsunfähigkeit des Fingerprintmo- duls Biokey3000. Vor der Ausführung des Updates wird zu- nächst die aktuelle Version des Moduls...
Seite 137: Backup - Funktion Für Biokey
Handbuch Datafox AE-MasterIV Abbildung 97: Status des Firmwareupdates Nach der Übertragung in das Terminal wird die neue Firmware direkt in den Biokey3000 übertragen, Sie können sich mit (Ja) eine zusätzliche Meldung nach der Prüfung des Updates beobachten oder mit Nein das Update fertig stellen ohne eine abschließende Meldung zu erhalten.
Seite 138: Datenspeicher Auslesen
Handbuch Datafox AE-MasterIV Um die Funktion ausführen zu können müssen Sie lediglich eine Backup-Datei angeben. Das kann eine noch nicht exi- stierende Datei sein um ein neues Backup zu erstellen, oder Sie geben eine bereits existierende Datei an um z. B. ein vor- handenes Backup auf ein neues Terminal zu übertragen.
Seite 139: Datafoxstudioiv - Setup
Setupaufbau planen. Dazu sind nur wenige Schritte notwendig. Mit einer guten Vorbereitung geht das Erstellen des Setups sehr schnell. Die Graﬁk zeigt die Zusammenhänge zwischen Parametrierung und Ergebnisdaten. Auf der Datafox-CD ﬁnden Sie weiterführende Projektunterstützung in Form von Arbeitsvorlagen.
Seite 140 Handbuch Datafox AE-MasterIV Planungsschritte ¥ Deﬁnieren Sie alle Tabellen für die zu erfassenden Datensätze: Feldreihenfolge, Feldname, Feldformat ¥ Für jedes Feld eines Datensatzes ist über die Bedienung (Eingabekettenfelder) die Methode der Datenerfassung festzulegen: Barcode, Transponder, Liste, Eingabe über Tasten, Konstanten, globale Variablen, etc.
Seite 141: Funktionen Eines Setups
Gerätes oder über die DLL-Funktion -DFCGetPasswordKey- gelesen werden. Das Ersatzpasswort, wel- ches Sie von Datafox nach Einsendung des Passwort-Keys erhalten, geben Sie im DatafoxStudioIV für die Kommunikation an und können anschließend ein neues Passwort in Ihrem Setup angeben und zusammen mit dem Setup auf das Gerät übertragen.
Seite 142 Form eines max. 16 Zeichen langen Strings, für die Geräte zu deﬁnieren. Abbildung 102: geräteabhängige Grundeinstellungen Passwortabfrage über das DatafoxStudioIV bei ak- tivierten Kommunikationsschutz im AE-MasterIV. Wurde das Passwort mehrfach falsch eingegeben, ist das Gerät für 60s gesperrt. Abbildung 103: Abfrage Kommunikationspasswort Auf der Registerseite Betriebsmodus steuern Sie das Verhalten bei Eingaben.
Seite 143: Globale Variablen
Globale Variablen dienen innerhalb des Gerätes als Zwischenspeicher und sind Datentyp unabhängig. Da- durch ist es möglich, Werte die innerhalb einer Eingabekette erzeugt werden, an eine andere Eingabekette zur Weiterverarbeitung zu übergeben. Im AE-MasterIV können maximal 8 GV deﬁniert werden. Die Anwendung von globalen Variablen ist in Kapitel genau beschrieben.
Seite 144 Handbuch Datafox AE-MasterIV Wird eine GV über eine Eingabekette gefüllt muss unterschieden werden, zwischen dem Füllen der GV mit gleichzeitigem Erstellen eines Datensatzes und dem Füllen einer GV, ohne das ein Datensatz erzeugt wird. Im zweiten Fall ist darauf zu achten, dass keine Verbindung zu einer Datensatzbeschreibung besteht.
Seite 145: Betriebsmodus
PZE-Modus, ist es durch Drücken der ESC- Taste möglich, auf eine der Hauptmenü-Seiten zu wechseln. Dazu muss auf der Seite Betriebsmo- dus im Setup die Funktion AE-MasterIV: Im PZE- Modus durch Drücken des ESC-Taste ins Haupt- menü wechseln aktiviert werden. Wird keine weite- re Taste betätigt, schaltet das Gerät nach Ablauf...
Seite 146 6 bis 10 = Ausweis einem SmartRelais gespeichert werden — iButton iButton feste 15 stellige Nummer Tabelle 20: Übersicht der unterstützten Transponder Je nach gewähltem Transpondertyp stehen verschiedene Konﬁgurationsmöglichkeiten über das Datafox- StudioIV zur Verfügung. Seite 146 Version: 04.02.00.05 www.datafox.de...
Seite 147: Transponderleseverfahren
Handbuch Datafox AE-MasterIV 6.2.4.1 Transponderleseverfahren Lesen Frequenz Modul Unique 125 kHz TSR20, TSR21, TSR30, TSR32, TSR33 Hitag1 125 kHz TSR21, TSR32, TSR33 Hitag2 125 kHz TSR20, TSR21, TSR30, TSR32, TSR33 HitagS H32 125 kHz TSR21, TSR32, TSR33 HitagS H48 125 kHz...
Seite 148 32Bit-Wert für die weitere Verarbeitung gewählt werden. Abbildung 108: Unique Transponder HID-ProxKey Einstellung im Datafox Studio als Dezimal oder Hexadezimalwert möglich. Diese Werte gelten auch für den Zutritt. Beim Zutritt muss der ProxPoint Reader Typ 6005 an ein Türmodul angeschlossen werden.
Seite 149: Beispiel: Reader.txt
Handbuch Datafox AE-MasterIV Abbildung 110: HID-ProxKey Anschlussplan Beispiel: Reader.txt ; ID ZM TM RefLocation RefAction PinGeneral 1 1 320 1 1 0 3 1 003 1 1 0 Achtung! Wenn TM mit 003 konﬁguriert wird, darf kein TM mit 000 in der Liste deﬁniert werden.
Seite 150 Handbuch Datafox AE-MasterIV te können im Geräte-BIOS editiert werden. Der eingestellte „Autoinkrementwert“ wird im Geräte-BIOS nur angezeigt und kann am Gerät nicht verändert werden. Das Schreiben von Karten kann durch ein „Menüpasswort“ geschützt werden. Seite 150 Version: 04.02.00.05 www.datafox.de...
Seite 151 Handbuch Datafox AE-MasterIV Hitag1-Security Hitag1 Security ist eine Möglichkeit die Daten auf einem Hitag1 Ausweis gegen Auslesen und Kopieren zu schützen. Die Sicherheit des Verfahrens beruht auf einem geheimen Passwort aus dem Setup und einer einmaligen Seriennummer des Transponders aus denen ein einzigartiger Primary Key nur für diesen Aus- weis erzeugt wird.
Seite 152 Handbuch Datafox AE-MasterIV Die Konﬁguration erfolgt wie bei Hitag1, nur das zusätzlich ein Passwort für al- le Ausweise hinterlegt werden kann. Die- ses Passwort wird dann mit der jeweili- gen Serien-Nr des Ausweises für die Ver- schlüsselung der Daten verwendet.
Seite 153 Handbuch Datafox AE-MasterIV HitagS Bei diesem Verfahren unterscheidet man zwischen „HitagS H32“, „HitagS H56“ und „HitagS H48“. HitagS H32 bedeutet, dass dieser Transponder nur einen 32 Bit Wert, die Seriennummer der Karte, besitzt (siehe Unique). Abbildung 115: HitagS H32 Das H56 gibt an, dass der Transponder 8 Register für je einen 32 Bit Wert, zusammen 256 Bit, besitzt...
Seite 154 Handbuch Datafox AE-MasterIV Mit H48 wird angegeben, dass der Transponder 64 Register zu je 32 Bit, zusammen 2048 Bit, besitzt (siehe Hitag1). Abbildung 117: HitagS H48 Titan Titan (EM4450) ist in 34 Segmenten organisiert. Jedes Segment ist 32 Bit lang.
Seite 155 SimonsVoss ist ein aktives berührungsloses Leseverfahren. Jede Karte besitzt einen eindeutigen 10 stelli- gen Dezimalcode. Die Stelle 1-5 ist die Firmenkennung, Stelle 6-10 ist die Ausweisnummer. Nähere Informationen ﬁnden Sie auf der Datafox CD unter D atafox Optionen S imonsVoss Leser freischalten O Z 10 Anleitung Freischalten SimonsVoss-Leser.pdf...
Seite 156: Anwendungsmöglichkeiten Für Hitag-Transponder
¤ der ZK ohnehin Listen benötigt werden. Beispiel 1. AE-MasterIV Setup für Hitag2 mit Firmencode im Segment 4 und Personalnummer im Segment 5. Bedienung/Ausführung: Der Firmencode ist im Segment 4 abgelegt. Beim Ausweis lesen wird eine Formatprüfung ausgeführt, z.B. Seite 156 Version: 04.02.00.05...
Seite 157: Nachteile
Handbuch Datafox AE-MasterIV 010101* für Kundennummer 10101. Die führende Null wird über die feste Feldlänge = 6 erzeugt. Das heißt, auch wenn die Kundennummer 6 stellig wird, funktioniert das Verfahren noch. Die Personalnummer beﬁndet sich im Segment 5 (Ausweisnummer = Personalnummer).
Seite 158 Handbuch Datafox AE-MasterIV Beispiel 2. AE-MasterIV Setup für Hitag2 mit Ausweisnummer im Segment 0 und Prüfung auf Listen. Bedienung/Ausführung: Es wird nur die vom Hersteller bereits eindeutig programmierte Seriennummer in Segment 0 verwendet. Die Sicherheit wird durch die Prüfung gegen eine Personalstammliste erreicht ( wie standardmäßig bei Unique).
Seite 159: Fingerprint
Abweisung berechtigter Perso- nen. 6.2.5.1 Umstellung von DIN-Format auf das neue Idencom-Compact-Format Für Verbesserungen bei der Erkennung von Fingertemplates wurde für die Master IV Geräte von Datafox zum bisherigen DIN-Format ein neues Templateformat (Idencom Compact Format) implementiert. Umstellung: Bei der Umstellung bisheriger Setups ist folgendes zu beachten: ¥...
Seite 160: Timeboyanbindung An Ae-Masteriv
Anzahl der Dockingschächte an. Abbildung 121: Aktivierung-Timeboyanbindung Achtung: Haben Sie Mehrfachdockingstation als Art der Anbindung ausgewählt, werden nur die Globalen Variablen des Timeboys aus dem ersten Schacht der Mehrfachdocking für die Anreicherung der Datensätze des AE-MasterIV genutzt. Seite 160 Version: 04.02.00.05 www.datafox.de...
Seite 161 Handbuch Datafox AE-MasterIV Beispiele für die Verwendung Abbildung 122: Timeboyvariable in Feld Seite 161 Version: 04.02.00.05 www.datafox.de...
Seite 162 Handbuch Datafox AE-MasterIV Abbildung 123: Feld in Timeboyvariable Seite 162 Version: 04.02.00.05 www.datafox.de...
Seite 163: Datensatzbeschreibung Anlegen
Handbuch Datafox AE-MasterIV 6.2.7 Datensatzbeschreibung anlegen Achtung: Beim Anlegen von Datensatzbeschreibungen sind folgende Begrenzungen zu beachten: • Pro Datensatzbeschreibung sind maximal 25 Datenfelder zulässig. • Die Feldlänge ist bei Datum und Uhrzeit durch das Format ﬁx vorgegeben. • Ziﬀern- und ASCII-Felder mit einem Firmwarestand kleiner 04.01.03 werden auf 20 Zeichen begrenzt, folgende Firmwareversionen können bis zu 40 Zeichen...
Seite 164: Listenbeschreibung Anlegen
Handbuch Datafox AE-MasterIV Zu jedem Datensatz können entsprechend Daten- felder erzeugt und die Feldeigenschaften deﬁniert werden. Die Vorgehensweise ist die Gleiche wie beim Erstellen der neuen Datensätze. Der Datentyp „Datum und Uhrzeit“ ist mit einer festen Länge deﬁniert, bei den Zeichenketten müs- sen Sie zusätzlich eine Längenangabe machen.
Seite 165 Handbuch Datafox AE-MasterIV Die Felder unter dem Punkt Datengröße, welche Sie nicht bearbeiten können, geben Ihnen die Größe eines Listeneintrags, ohne und mit Endekennung (Nullterminierung) je Feld, an. Für ein Listenfeld stehen Ihnen nur die Zeichen- ketten „nur Ziﬀern“ bzw. „ASCII-Zeichen“ zur Verfügung.
Seite 166: Listen Erzeugen Und Importieren
Setups, die Listen neu importiert, und zusammen mit dem Setup erneut auf das Gerät übertragen werden. 6.2.9 Benutzerführung erstellen Das Erstellen und Bearbeiten der Benutzerführung (Bedienung) des AE-MasterIV läuft analog dem Er- stellen und Bearbeiten der Datensätze und Listen ab. Erst werden die Elemente über „Einfügen“ bzw. Seite 166 Version: 04.02.00.05...
Seite 167 Handbuch Datafox AE-MasterIV „Einfügen zwischen“ erstellt und anschließend die Details zu den in der Baumstruktur selektierten Ele- menten bearbeitet. Seite 167 Version: 04.02.00.05 www.datafox.de...
Seite 168: Menüs Und Menüeinträge
Handbuch Datafox AE-MasterIV 6.2.9.1 Menüs und Menüeinträge Die Bedienung des AE-MasterIV kann je nach Einsatzgebiet individuell erstellt werden. Als Einstieg in die gesamte Bedienung dient, je nach Gerätetyp, das Hauptmenü (1), als oberste Ebene (Root). Für die Bedienung eines AE-MasterIV muss ein Hauptmenü...
Seite 169: Eingabeketten Deﬁnieren
Handbuch Datafox AE-MasterIV Da, wie oben beschrieben, ein Menüein- trag einen ausführbaren Buchungsab- lauf darstellt, ist es zusätzlich zum anzuzeigenden Text eines Menüein- trages möglich, ein Passwort zu je- dem Menüeintrag zu hinterlegen. Die- ses Passwort schützt vor unberechtigter Nutzung des gesamten Gerätes oder ein- zelner Buchungsabläufe.
Seite 170 Handbuch Datafox AE-MasterIV sollen. Hierzu ist bei (4) ein Häckchen zu setzen. Ist dieser Punkt aktiviert, wird mit ESC ein Rücksprung an den Anfang der Eingabekette durchgeführt, ohne die Daten zu speichern. Das Verhalten (5) des Gerätes kann in Abhängigkeit der Enter- / ESC-Taste festgelegt werden. Zu je- der dieser Tasten kann deﬁniert werden, wohin das Gerät nach dem Tastendruck springt.
Seite 171 Handbuch Datafox AE-MasterIV Ab Version 04.01.07.x können die Systemvariablen für Timeout, Zählerteiler, Zyklus, Kavität und Hubzahl direkt in einer Eingabekette editiert werden. Wählen Sie eine Feldfunktion um den gewünschten Wert, auf den die System- variable gesetzt werden soll, zu ermit- teln (z.
Seite 172: Eingabefelder Deﬁnieren
Handbuch Datafox AE-MasterIV 6.2.9.3 Eingabefelder deﬁnieren Hinweis: Alle Eingaben beziehen sich immer auf das in der Baumstruktur selektierte Einga- ¤ befeld. Genauso wie die Eingabekette, in der das Eingabefeld (1) erstellt wurde, zu einer Datensatzbeschreibung zugeord- net wird, wird auch das Eingabefeld...
Seite 173: Feldfunktionen Allgemein
Handbuch Datafox AE-MasterIV 6.2.9.3.1 Feldfunktionen allgemein ¥ Normal = Eingabe per Tastatur, Barcode, Transponder oder Chipkarte. ¥ Aktuelles Datum und Uhrzeit ¥ Aus Liste auswählen = Hierzu muss eine Zuordnung zu einer deﬁnierten Liste erfolgen. Eine detail- lierte Beschreibung ﬁnden Sie im Kapitel 6.2.8.
Seite 174: Feldfunktionen Der Zutrittskontrolle
Handbuch Datafox AE-MasterIV ¥ Relais schalten ¥ Debugwert übernehmen ¥ Transponderwert schreiben 6.2.9.3.2 Feldfunktionen der Zutrittskontrolle ¥ Zutritt: ZM(ZutrittsMaster) übernehmen = es wird der Wert von ZM aus der Readerliste übernom- ¥ Zutritt: TM(TürModul) übernehmen = es wird der Wert von TM aus der Readerliste übernommen ¥...
Seite 175: Listenauswahl
Handbuch Datafox AE-MasterIV Hinweis: Wird ein Barcode eingescannt, werden im Gerät zunächst die Einstellungen unter ¤ „Zusätzliche Funktionen für Barcode“ abgearbeitet und dann die Formatprüfung durchgeführt. Datum/Uhrzeit - Berechnung des Abstandes zweier Buchungen in Sekunden Die Feldfunktion Aktuelles Datum/Uhrzeit wurde erweitert, so dass nun zusätzlich der aktuelle Zeitwert in eine globale Variable kopiert werden kann.
Seite 176: Erweitert
6.2.9.5 Erweitert Um den Eingabeaufwand gering zu halten, werden sehr gerne mehrere Informationen in einem Bar- code oder Transponder hinterlegt. Der AE-MasterIV bietet die Möglichkeit, diese Kombi-Barcodes /- Transponder zu zerlegen und auf verschiedene Felder zu verteilen. Zunächst wird ein Eingabefeld angelegt, mit dem der gelesene Wert in eine GV gespeichert wird, sie- he Kapitel 6.2.2.
Seite 177: Verhalten Bei Listenauswahl
Handbuch Datafox AE-MasterIV Auf der Registerkarte „Erweitert“ wird die Option „Zeichen ausschneiden Von“ (1) aktiviert und der Feldausschnitt durch Angabe der Start- und Endposition des zu lesenden Bereichs angege- ben. Hierfür kann zusätzlich eine Formatprüfung „Prüfung für Zeichenkette“ (2), mit einem anzuge- benden Format, durchgeführt werden.
Seite 178: Mde-Konﬁguration
Auswahl, die in der Signalverarbeitung auch verwendet werden, dazu gehört, das einer Systemvariablen in der Signalverarbeitung ein Standardwert ungleich 0 zugewiesen wurde (siehe 132). In der Grundausstattung stehen am AE-MasterIV vier digitale Eingänge mit 1 kHz und vier digitale Eingänge mit 10 Hz zur Verfügung.
Seite 179: Verwendung Als Start/Stopp
Handbuch Datafox AE-MasterIV Bei gewählter Option steht Ihnen folgende Feld- funktion in einem Eingabekettenfeld zur Verfü- gung. Abbildung 139: Aktivierung des IO-Moduls in den Grundeinstellungen Über die Signalverarbeitung können die digitalen Eingänge einer bestimmten Maschine frei zugeord- net werden. Abbildung 140: Mehrmaschinenbetrieb 6.2.11.1 Verwendung als Start/Stopp...
Seite 180: Verwendung Als Zähler
Handbuch Datafox AE-MasterIV Bei Verwendung als Start/Stopp wird ein Flanken- wechsel von LOW auf HIGH bzw. von HIGH auf LOW genau dann als ein gültiges Signal interpre- tiert, wenn der Signalpegel über den als Entprell- zeit angegeben Zeitraum anliegt. Erst dann wird die zugeordnete Eingabekette einmalig gestartet.
Seite 181: Verwendung Als Zähler Mit Start/Stopp Per Timeout
Handbuch Datafox AE-MasterIV Beide digitalen Eingänge werden entsprechend ih- rer Verwendung konﬁguriert, siehe Abbildung und 141. Auch hierbei sind die Entprellzeiten für einen deﬁnierten Signalpegel zu beachten. Abbildung 143: Verwendung als Zähler mit Start/Stopp 6.2.11.4 Verwendung als Zähler mit Start/Stopp per Timeout In diesem Fall wird nur ein digitaler Eingang belegt, wobei hier der schnelle 1 kHz Eingang verwendet werden sollte da er gleichzeitig als Zähler dient.
Seite 182: Analoge Eingänge
Handbuch Datafox AE-MasterIV Die Eingabekette, die dem 1. Impuls und Zählim- puls zugeordnet ist, wird beim ersten Impuls (Wechsel von Low auf High) ausgeführt und da- nach entsprechend dem Zählerteiler. Der Zählertei- ler gibt an, wie viele Impulse für das Auslösen der zugeordneten Eingabekette notwendig sind.
Seite 183 Handbuch Datafox AE-MasterIV Für die Verwendung als Messwert, geben Sie die Bezeichner, die zu messende Physikalische Größe oder den Messvorgang mit der entsprechenden Ein- heit an z. B. Liter oder Füllstand in l. Zusätz- lich müssen Sie den Spannungsbereich des ange- schlossenen Gebers als min./max.
Seite 184 Handbuch Datafox AE-MasterIV Abbildung 148: Verwendung als Messwert mit Schwellwertprüfung Hinweis: Das bedeutet, in Abbildung muss bei Füllstandsänderung in Richtung der ¤ unteren Meldegrenze der Spannungswert des Gebers um 0,1 V (0,45 Liter) unter den eingestellten Grenzwertpegel des analogen Eingangs von 3 V sinken um einen „unteren Melde-Datensatz“...
Seite 185: Anbindung Timeboy
Eingabekette für die Erzeugung eines Alive Datensatzes zu erstellen. Bei beiden Varianten muss der Aliveparameter in der GPRS.ini einen Wert größer 60 haben. Der AE-MasterIV prüft, in der Reihenfolge Alive über F6-Kette, Alive über Signalverarbeitung. Abbildung 151: Einstellen des Alive-Datensatzes Seite 185 Version: 04.02.00.05...
Seite 186: Einstellung Der Timer
Es stehen 2 Timer zur Verfügung welche entwe- der durch eine Eingabekette (Funktionsaufruf „Ti- mer starten/stoppen“) oder automatisch nach Start des AE-MasterIV gestartet werden. Für jeden Timer kann man eine Eingabekette zuordnen, welche ein- malig nach erreichtem Timeout und danach, wenn angegeben, zyklisch aufgerufen wird.
Seite 187: Gps Zurückgelegte Strecke Übernehmen
Handbuch Datafox AE-MasterIV wird. Weiterhin ist zu berücksichtigen, dass bei kurvenreichen Strecken die Ek öfter durchgeführt wird, als bei geraden. Bewegung: Das GPS-Modul anhand der Koordinaten die zurückgelegte Strecke und löst Bewegung-Ek alle X Meter aus. Weiterhin zu beachten ist, dass die 3 Events Zyklus, Kursänderung und Bewegung sich gegenseitig zurücksetzen, d.h.
Seite 188: Datensätze Extrahieren
Handbuch Datafox AE-MasterIV 6.2.14 Datensätze extrahieren Ab der Version 04.01.07.x wird das Extrahieren von Datensätzen aus einer Log-Datei unterstützt. Die Funktion steht nur über den Setup editieren Dialog zur Verfügung, da das zugehörige Setup geöﬀnet sein muss um die Datensätze verarbeiten zu können.
Seite 189: Energieverwaltung
Abbildung 156: Einstellung globaler Variablen 6.2.15 Energieverwaltung Die Energieverwaltung der Datafox MasterIV Geräte ist ab Hardware V3.02 und Firmware 04.02.00.xx.nutzbar. Sie ermöglicht ein gezieltes Ein- bzw. Abschalten einiger Module. Das wird über Schemen realisiert, in denen Module ein oder aus sind. Ereignisse können einen Schemenwechsel anstoßen. Es stehen maximal 4 Schemen zur Verfügung.
Seite 190: Module Eines Schemas
Die CPU kann in folgende Zustände versetzt werden: ¥ Ein, die CPU ist voll funktionstüchtig ¥ Aus, nur bei AE-MasterIV, Flex MasterIV und Exklusive Line, das Gerät wird ausgeschaltet ¥ Beibehalten, beim Wechsel in das Schema wird der letzte Zustand beibehalten z.B. CPU bleibt Ein Seite 190 Version: 04.02.00.05...
Seite 191: Systemtimer
Handbuch Datafox AE-MasterIV ¥ Sleep-Mode, der Microcontroller wird angehalten und der RAM deaktiviert. Falls kein Zeitwert ange- geben wurde, wird sekündlich geprüft ob Ereignisse aufgetreten sind, die zu einem Schemenwechsel führen können. Achtung es sind nicht alle Ereignisse im Sleep-Mode verfügbar, ebenso ist im Sleep- Mode keine Kommunikation möglich.
Seite 192: Timer Der Signalverarbeitung
Die globale Stromversorgung besteht aus 2 Bereichen einmal 3,3V Stromversorgung und zum anderen 5,0V Stromversorgung. Mit diesen beiden Spannungen werden die peripheren Module des Gerätes versorgt. Die CPU hat dagegen eine eigene 3,3V und 5V Versorgung, die nur beim AE-MasterIV und Flex Master IV abgeschaltet werden kann.
Seite 193: Stromversorgung Für Externe Geräte
Handbuch Datafox AE-MasterIV ¥ 3,3V Spannungsversorgung Man sollte hierbei aber beachten, das eine Kommunikation nach dem Abschalten der Peripherie-Versorgung nicht mehr möglich ist, Ausnahme ist hier USB-Device und RS232-Kommunikation. Viele Module sind separat abschaltbar, man sollte die Abschaltung der Peripherieversorgung nur für einen Standby Betrieb heranziehen.
Seite 194: Kommunikation
Handbuch Datafox AE-MasterIV 6.2.15.1.9 Kommunikation Das Schalten der Kommunikation betriﬀt hier die Hauptkommunikation vom Terminal zur Serveran- wendung. Die Module der Hauptkommunikation haben meistens einem recht hohen Strombedarf und es empﬁelt sich bei batteriebetriebenen Geräten diese nur bei Erfordernis zu benutzen.
Seite 195: Fingerprintmodul Biokey
Handbuch Datafox AE-MasterIV ¥ Eingabe, Controller nur AN wenn Gerät gerade bedient wird. Zusätzlich muss noch ein Timeout angegeben werden, der den Controller nach der letzten Bedienung wieder ausschaltet. Dieser Wert ist von 1 bis 3600 Sekunden einstellbar. 6.2.15.1.12 Fingerprintmodul Biokey Der Biokey ist neben Mobilfunk, Transponder und Matchport auch einer der großen Stromverbraucher...
Seite 196: Usb-Host
Achtung, die Bootzeit kann bis zu 350ms betragen, deshalb sollte man die MMC nur dann deaktivieren, wenn keine großen Datenmengen zu erwarten sind. Die MMC ist nicht serienmäßig in den Datafox-Geräten enthalten und muss separat bestellt werden. Für die MMC gelten folgende Einstellmöglichkeiten: Seite 196 Version: 04.02.00.05...
Seite 197: Ereignisse
Handbuch Datafox AE-MasterIV ¥ MMC AN ¥ MMC AUS ¥ Beibehalten, beim Wechsel in das Schema wird der letzte Zustand beibehalten ¥ Eingabe, MMC AN wenn gelesen oder geschrieben werden muss. Zusätzlich muss noch ein Timeout angegeben werden, ab wann nach letzter Benutzung die MMC abgeschaltet werden kann. Der Wer- tebereich ist von 1 bis 3600 Sekunden.
Seite 198: Bedienung
Handbuch Datafox AE-MasterIV Systemtimer vom Typ B können mehrfach benutzt werden. Diese Systemtimer eignen sich sehr gut, um ein Gerät frühs zu aktivieren und abend zu deaktivien. Dazu ist es erforderlich die Uhrzeit, den Wochentag und das zu aktivierende Schema anzugeben.
Seite 199: Start-/Stopp-Erkennung Der Mde/Digitale Eingänge
Handbuch Datafox AE-MasterIV 6.2.15.2.7 Start-/Stopp-Erkennung der MDE/digitale Eingänge Die Maschinendatenerfassung hat in der Signalverarbeitung die Möglichkeit digitale Eingänge als Start und Stopp-Signal zu verwenden. Diese können Eingabeketten und Ereignisse auslösen. Mit den Erreignis- sen lassen sich wiederum die Energieschemen wechseln. Als Beispiel wäre hier beim Mobil-MasterIV bei Aktivierung des Startsignals läuft der Mobilmaster mit allen Modulen in Schema 1 und bei Aktivierung...
Seite 200: Beispiele
Handbuch Datafox AE-MasterIV 6.2.15.3 Beispiele 6.2.15.3.1 Flexmaster In diesem Beispiel für einen Flexmaster haben wir folgende Hardwareausstattung. ¥ 125kHz Transponderleser ¥ Fingerprint Biokey ¥ Akku als Stromversorgung Für den Batteriebetrieb ist das Bedienkonzept Betriebsmodus- Normal von Vorteil, weil wir Transponderleser und Fingerprint dann nur in den Eingabeketten einschalten brauchen.
Seite 201 Handbuch Datafox AE-MasterIV In Schema 1 haben wir Netzbetrieb und können ei- gentlich alle Verbraucher einschalten um eine größt mögliche Performance zur erhalten. Abbildung 161: Schema 1 der Energieverwaltung In Schema 2 wird das Gerät über Batterie ver- sorgt und es soll Strom gespart werden. Deshalb werden alle unnötigen Verbraucher deaktiviert.
Seite 202: Mobil-Masteriv
Handbuch Datafox AE-MasterIV 6.2.15.3.2 Mobil-MasterIV In diesem Beispiel für einen Mobil-MasterIV haben wir folgende Hardwareausstattung. ¥ Mobilfunkmodem MC55 ¥ GPS Modul LEA-6H ¥ 2 digitale Eingänge ¥ Dockingstation mit Timeboy Abbildung 163: Funktionsweise des Beispiels für Mobil-MasterIV Für eine stromsparende Variante eines Mobilmasters sind 3 Schemen vorgesehen. Schema 1 ist aktiv wenn der Start-/Stopp- Eingangs signalisiert, das die Zündung eingeschaltet ist.
Seite 203 Handbuch Datafox AE-MasterIV Abbildung 164: Übersicht über die Einstellungen der Schemen im Setup Seite 203 Version: 04.02.00.05 www.datafox.de...
Seite 204: Erstellung Von Setups
Stoerung abmelden ¥ Wartung/Reparatur abmelden ¥ Gehen Für die Erfassung der Maschinendaten kommen die Digitalen Eingänge 1 und 2 des AE-MasterIV zum Einsatz. Jeder Eingang überwacht eine Maschine, wobei das „Ein/Aus“ -Schalten eine entsprechende Eingabekette auslösen soll. Seite 204 Version: 04.02.00.05...
Seite 205: Grundeinstellungen Des Setups
Das standardmäßig erzeugte „AESetup1“ können Sie jetzt, über ¡ Datei Speichern unter £ ¢ ¢ mit einem eigenen Namen abspeichern. Für dieses Beispiel verwenden wir den Namen „AE-MasterIV- Testsetup.aes“. Ebenso können Sie über eine neue Setupdatei erzeugen und unter einem eigenen ¡ Datei N eu ¨...
Seite 206 Handbuch Datafox AE-MasterIV Nachdem das Setup unter einem eigenen Namen gespeichert wurde, können nun die Grundeinstel- lungen vorgenommen werden. Eine detaillierte Be- schreibung hierzu ﬁnden Sie in Kapitel 6.2.1. Den Betriebsmodus setzen wir auf „Normal“. Da wir in unserem Beispiel keine ZK einsetzen, wird die Op- tion für die Zutrittskontrolle deaktiviert.
Seite 207 Handbuch Datafox AE-MasterIV In unserem Beispielsetup verzichten wir auf bio- metrische Datenerfassung. Wählen Sie also „Kein Fingerprint“ aus. Abbildung 169: Fingerprint Settings Auch der Timeboy wird in unserem Setup nicht benötigt. Wählen Sie bitte „Keine Timeboyanbin- dung“ aus. Abbildung 170: Timeboy Anbindung Seite 207 Version: 04.02.00.05...
Seite 208: Erstellen Der Datensatzbeschreibung
Handbuch Datafox AE-MasterIV 6.3.1.3 Erstellen der Datensatzbeschreibung Für die Erstellung der Datensatzbeschreibungen ist es wichtig, sich darüber im Klaren zu sein, welche Daten erzeugt werden sollen. Als Beispiel soll während einer Buchung ein Datensatz entstehen, der folgende Informationen enthält: 1.) DU (Datum/Uhrzeit, dient als Zeitstempel) 2.) KennungsNr (Kennzeichnet, um welchen Buchungsablauf es sich handelt)
Seite 209: Erstellen Der Listen
Handbuch Datafox AE-MasterIV Dazu markieren Sie jeweils einen Eintrag im Baum und passen die zugehörigen Eigenschaften auf der rechten Seite an. DU bekommt den Feldtyp „Da- tum und Uhrzeit„ zugewiesen. Die KennungsNr wird als „Zeichenkette (nur Ziﬀern) der Länge 3“...
Seite 210 Handbuch Datafox AE-MasterIV Unsere Liste 3 nennen wir Stillstandgründe. Ihr er- stes Feld (Stillstand-Gr-Nr) ist vom Typ „Zeichen- kette (nur Ziﬀern) der Länge 6“. Stillstand-Gr-Be weisen wir den Typ „Zeichenkette (ASCII-Zeichen) Länge 25“ zu. Unsere letzte Liste (Sondertaetig- keit) besitzt die Felder Sondertaet-Nr („Zeichen- kette (nur Ziﬀern) Länge 6“) und Sondertaet-Bez...
Seite 211: Liste Sondertaetigkeit
Handbuch Datafox AE-MasterIV Liste Stillstandgründe ;Stillstand-Gr-Nr Stillstand-Gr-Be 101010 Teile wechsel 111111 Werkzeug wechsel 121212 Werkzeuge einmessen 131313 Maschiene umrüsten 141414 Antrieb defekt 151515 Wegmessung defekt Liste Sondertaetigkeit ;Sondertaet-Nr Sondertaet-Bez 123450 Maschine einrichten 123451 Inspektion 123452 Probedurchlauf 6.3.1.5 Deﬁnition der Gerätebedienung Nachdem die Datensätze und Listen deﬁniert sind muss festgelegt werden, wie die Buchungen ablaufen...
Seite 212 Handbuch Datafox AE-MasterIV Nach dem Hauptmenü werden die Funktionstasten, siehe Abbildung 4.4.1, deﬁniert. In diesem Fall wer- den die Tasten F1 bis F10 benötigt. Der Text, den Sie auf der rechten Seite des Dialogs bei „Menue Text“ für die Tasten F1 bis F10 eingeben, wird in der Anzeige des Displays, in den Kästchen ne-...
Seite 213 Handbuch Datafox AE-MasterIV Markieren Sie im Baum die Eingabekette „Auftrag anmelden“ und fügen Sie, durch klicken auf Ein- fügen, 7 Eingabefelder hinzu. Markieren Sie das erste Eingabefeld und nennen Sie es „Zeitstem- pel“. Als Funktion verwenden wir „Aktuelles Da- tum/Uhrzeit“, wodurch sich die Feldbezeichnung automatisch auf „DU“...
Seite 214 Handbuch Datafox AE-MasterIV Dieses Feld nennen wir „Ausweis-Nr.“. Ordnen Sie ihm das Datensatzfeld „PID“ zu. Die Feldfunktion ist hier „Normal“. Die Mögliche Länge der Eingabe belassen Sie auf 0 (Feldbreite). Abbildung 181: Konﬁguration der Eingabe von „Ausweis-Nr.“ Unter Erweitert wird die Option „Transponder“ ak- tiviert.
Seite 215 Handbuch Datafox AE-MasterIV Der Bereich Sprünge ﬁndet im kompletten Setup keine Verwendung und wird im folgenden Verlauf nicht erneut erwähnt. Abbildung 183: Sprungeigenschaften Weiter zum nächsten Feld und als Namen „Maschinen-Nr.“ eingeben. Das zugehörige Daten- satzfeld ist „MaschArbPL“ und die Feldfunktion ist „Normal“.
Seite 216 Handbuch Datafox AE-MasterIV Hinweis: „Maschinen-Nr.“ ist ein weiteres Feld, welches in selber Form, mehrfach Auftritt. ¤ Aus diesem Grunde wird auch dieses Feld nicht erneut erwähnt werden. Bitte über- nehmen Sie die Inhalte aus der Eingabekette (F1). Dieses Feld nennen Sie „Kommisions.-Nr“ und ord- nen ihm die Feldbezeichnung „AuftragNr“...
Seite 217 Handbuch Datafox AE-MasterIV Nun das nächste Feld markieren und als Namen „Artikel-Nr.“ eingeben. Als Feldbezeichnung (ent- sprechend Datensatzbeschreibung) nehmen wir das Feld „ArtNr“. Auch hier ist die Feldfunktion „Nor- mal“. Die Länge der Eingabe entspricht der Feld- breite. Auch hier ist das Häkchen vor „Nur Ziﬀer- neingabe erlaubt“...
Seite 218 Handbuch Datafox AE-MasterIV Auch hier ist unsere Eingabequelle wieder die „Ta- statur“. Andere Optionen werden auch hier nicht benötigt. Abbildung 191: Erweiterte Einstellungen von „Taetigkeit“ Erstellen Sie nun unter der Funktionstaste (F2) ei- ne weitere Eingabekette. Als Namen bitte „Son- dert.
Seite 219 Handbuch Datafox AE-MasterIV Nun bitte das nächste Feld markieren und als Na- men „Taetigkeit“ angeben. Ordnen Sie die Feldbe- zeichnung „TaetigkeitsNr“ zu. Die Tätigkeit wollen wir aus einer Liste auswählen, also benötigen wir die Feldfunktion „Aus Liste auswählen“. Abbildung 194: Konﬁguration der Eingabe von „Taetigkeit“...
Seite 220 Handbuch Datafox AE-MasterIV Erstellen Sie nun unter der Funktionstaste (F3) ei- ne weitere Eingabekette. Als Namen bitte „Stoe- rung anmeld.“ eingeben und die Datensatzbeschrei- bung „AE-Daten“ zuordnen. Die restlichen Einstel- lungen belassen wir beim Ursprung. Abbildung 197: Erstellen der Eingabekette F3 Bis auf den konstanten Wert ("210") ist das Feld...
Seite 221 Handbuch Datafox AE-MasterIV Weiter zur Registerkarte Listenauswahl. „Unter- br_Gründe“ ist unsere Liste aus der wir auswählen. Das Feld aus dem ausgewählt wird ist „Unterbr- Gr-Bez“ und das Feld das in unser Datensatzfeld „U_Grund“ abgespeichert wird ist „Unterbr-Gr- Nr“. Da wir auch hier eine manuelle Listenauswahl anstreben, bleibt die Option Liste selektieren un- aktiv.
Seite 222 Handbuch Datafox AE-MasterIV Markieren Sie nun das zweite Feld und geben als Namen „Kennung“ ein. Als Feldbezeichnung (ent- sprechend Datensatzbeschreibung) nehmen wir das Feld „KennungsNr“. Unsere Feldfunktion ist hier „Konstante“ und als konstanten Wert geben wir „410“ ein. Abbildung 203: Konﬁguration der Eingabe von „Kennung“...
Seite 223 Handbuch Datafox AE-MasterIV Auf der Registerkarte Erweitert werden die Optio- nen „Tastatur“ und „Return zur Bestätigung erfor- derlich“ aktiviert. Abbildung 206: Erweiterte Einstellungen von „Wart/Rep. Grund“ Unter der Funktionstaste (F5) erstellen wir nun ei- ne Eingabekette mit dem Namen „PZE-Kommen“...
Seite 224 Handbuch Datafox AE-MasterIV Nun erstellen wir unter F6 eine Eingabekette mit dem Namen „Taetig. abmelden“. Ordnen Sie auch hier „AE-Daten“ als zugehörige Datensatzbeschrei- bung zu. Die restlichen Einstellungen belassen wir beim Ursprung. Abbildung 209: Erstellen der Eingabekette F6 Unser 2. Feld wird wieder „Kennung“. Ordnen Sie die entsprechende Datensatzbeschreibung („Ken-...
Seite 225 Handbuch Datafox AE-MasterIV Hier aktivieren Sie bitte die „Tastatur“ als zugelas- sene Eingabequelle. Alle anderen Optionen bleiben unaktiv. Abbildung 212: Erweiterte Einstellungen von „Kommissions.-Nr“ Nun das nächste Feld markieren und als Namen „Artikel-Nr.“ eingeben. Als Feldbezeichnung (ent- sprechend Datensatzbeschreibung) nehmen wir das Feld „ArtNr“.
Seite 226 Handbuch Datafox AE-MasterIV Dieses Feld nennen Sie bitte „Taetigkeit“. Ordnen Sie ihm das Datensatzfeld „TaetigkeitsNr“ zu. „Nor- mal“ ist auch hier unsere Feldfunktion. Den Wert für die Länge der Eingabe belassen Sie auf 0 und setzen den Haken für die Ziﬀerneingabe.
Seite 227 Handbuch Datafox AE-MasterIV Als Eingabequelle wieder „Tastatur“ auswählen. „Return zur Bestätigung erforderlich“ wird akti- viert und die restlichen Optionen deaktivieren wir. Abbildung 218: Erweiterte Einstellungen von „Stueckzahl“ Nun erstellen wir unter F7 eine Eingabekette mit dem Namen „Sondert. abmeld.“ und ordnen die Da- tensatzbeschreibung „AE-Daten“...
Seite 228 Handbuch Datafox AE-MasterIV Das letzte Feld von F7 nennen wir „Taetigkeit“. Ordnen Sie ihm die Datensatzbeschreibung „Tae- tigkeitsNr“ zu. Die Tätigkeiten wollen wir aus einer Liste auswählen, also treﬀen wir unter Feldfunkti- on die entsprechende Auswahl. Abbildung 221: Konﬁguration der Eingabe von „Taetigkeit“...
Seite 229 Handbuch Datafox AE-MasterIV Erstellen Sie nun unter der Funktionstaste (F8) eine Eingabekette mit dem Namen „Stoerung abmeld.“ und ordnen die Datensatzbeschreibung „AE-Daten“ zu. Weitere Einstellungen sind nicht zu machen. Abbildung 224: Erstellen der Eingabekette F8 Wieder heißt das 2. Feld „Kennung“ und bekommt die entsprechende Datensatzbeschreibung zugeord- net.
Seite 230 Handbuch Datafox AE-MasterIV Weiter zur Registerkarte Listenauswahl. „Unterbr_Gründe“ ist unsere Liste aus der wir auswählen. Das Feld aus dem ausgewählt wird ist „Unterbr-Gr-Bez“ und das Feld, das in unser Datensatzfeld „U_Grund“ abgespeichert wird, ist „Unterbr-Gr-Nr“. Da wir auch hier eine manuelle Listenauswahl anstreben, bleibt die Option Liste selektieren unaktiv.
Seite 231 Handbuch Datafox AE-MasterIV Nun das zweite Feld markieren und als Namen „Kennung“ eingeben. Als Feldbezeichnung (ent- sprechend Datensatzbeschreibung) nehmen wir das Feld „KennungsNr“. Unsere Feldfunktion ist hier „Konstante“. Als konstanten Wert geben wir „411“ ein. Abbildung 230: Konﬁguration der Eingabe von „Kennung“...
Seite 232 Handbuch Datafox AE-MasterIV Bitte aktivieren Sie hier die Optionen „Return zur Bestätigung erforderlich“ sowie „Tastatur“ als Ein- gabequelle. Weitere Optionen werden nicht benö- tigt. Abbildung 233: Erweiterte Einstellungen von „Grund“ Bitte erstellen Sie nun unter F10 die Eingabeket- te „PZE-Gehen“ und ordnen auch ihr den Daten- satz „AE-Daten“...
Seite 233 Handbuch Datafox AE-MasterIV Wie bereits erwähnt, wollen wir die digitalen Eingänge 1-2 zur Überwachung von je einer Maschine ver- wenden. Zu diesem Zweck müssen wir weitere Eingabeketten unterhalb der Signalverarbeitung erstellen. Die Eingabekettenfelder „Zeitstempel“ und „Ausweis-Nr.“ werden auch hier nicht erwähnt.
Seite 234 Handbuch Datafox AE-MasterIV Feld 2 bitte „Kennung“ nennen und den zugehö- rigen Datensatz zuordnen. Feldfunktion ist „Kon- stante“. Der konstante Wert, den Sie unter Kon- stante eingeben, beträgt „200“. Abbildung 238: Konﬁguration der Eingabe von „Kennung“ Feld 4 heißt „Maschinen-Nr.“. Ordnen Sie ihm bitte die Feldbezeichnung „MaschArbPL“...
Seite 235 Handbuch Datafox AE-MasterIV Das Feld Kennung („Produktion M2“) ist dem Feld Kennung („Produktion M1“) gleich. Abbildung 241: Konﬁguration der Eingabe von „Kennung“ Feld 4 heißt auch hier „Maschinen-Nr.“. Ordnen Sie ihm bitte die Feldbezeichnung „MaschArbPL“ zu. Feldfunktion ist „Konstante“ und der Wert ist „2“...
Seite 236 Handbuch Datafox AE-MasterIV Bis auf den konstanten Wert („210“) ist das Feld „Kennung“ seinen Pendants aus den anderen Ein- gabeketten gleich. Abbildung 244: Konﬁguration der Eingabe von „Kennung“ Das Feld „Maschinen-Nr.“ der EK „Stoerung M1“ ist identisch mit dem Gleichnamigen Feld der EK „Produktion M1“.
Seite 237 Handbuch Datafox AE-MasterIV Die Liste aus der wir auswählen ist „Unter- br_Gründe“. Das Feld aus dem wir wählen ist „Unterbr-Gr-Bez“ und das Feld das wir speichern wollen ist „Unterbr-Gr-Nr“. Abbildung 247: Listenauswahl von „Stoergrund“ Als Eingabequelle wieder „Tastatur“ auswählen. „Return zur Bestätigung erforderlich“ wird akti- viert und die restlichen Optionen deaktivieren wir.
Seite 238 Handbuch Datafox AE-MasterIV Bis auf den konstanten Wert („210“) ist das Feld „Kennung“ seinen Pendants aus den anderen Ein- gabeketten gleich. Abbildung 250: Konﬁguration der Eingabe von „Kennung“ Das Feld „Maschinen-Nr.“ der EK „Stoerung M2“ ist identisch mit dem Gleichnamigen Feld der EK „Produktion M2“.
Seite 239 Handbuch Datafox AE-MasterIV Die Liste aus der wir auswählen ist wieder „Un- terbr_Gründe“. Das Feld aus dem wir wählen ist „Unterbr-Gr-Bez“ und das Feld das wir speichern wollen ist „Unterbr-Gr-Nr“. Abbildung 253: Listenauswahl von „Stoergrund“ Als Eingabequelle wieder „Tastatur“ auswählen.
Seite 240: Setup- Und Listenübertragung
Wenn Sie alle Schritte bis hier vollständig abgearbeitet haben, ist das Setup jetzt fertig. Um die Buchungs- abläufe zu testen, müssen das Setup und die Listen auf das AE-MasterIV-Terminal übertragen werden. Schließen Sie den AE-MasterIV entsprechend der gewählten Kommunikationsart an den PC an. Stellen Sie sicher, dass die PC Schnittstelle entsprechend konﬁguriert ist, z.B.
Seite 241 Handbuch Datafox AE-MasterIV Importieren Sie über die, in Kapi- ¡ Setup Listen importieren £ ¢ ¢ tel 6.3.1.4, erstellten Listen in das Setup. War der Import erfolgreich, wird der Dateipfad als Listen- quelle angezeigt. Abbildung 256: Import der Listen Jetzt können Sie über , das ¡...

Datafox AE-MasterIV Handbuch

Quicklinks

Verwandte Anleitungen für Datafox AE-MasterIV

Inhaltszusammenfassung für Datafox AE-MasterIV
