Handbuch Datafox AE-MasterIV
5.2.10.4 Verwendung als Zähler mit Start/Stopp per Timeout
In diesem Fall wird nur ein digitaler Eingang belegt, wobei hier der schnelle 1 kHz Eingang verwendet
werden sollte da er gleichzeitig als Zähler dient.

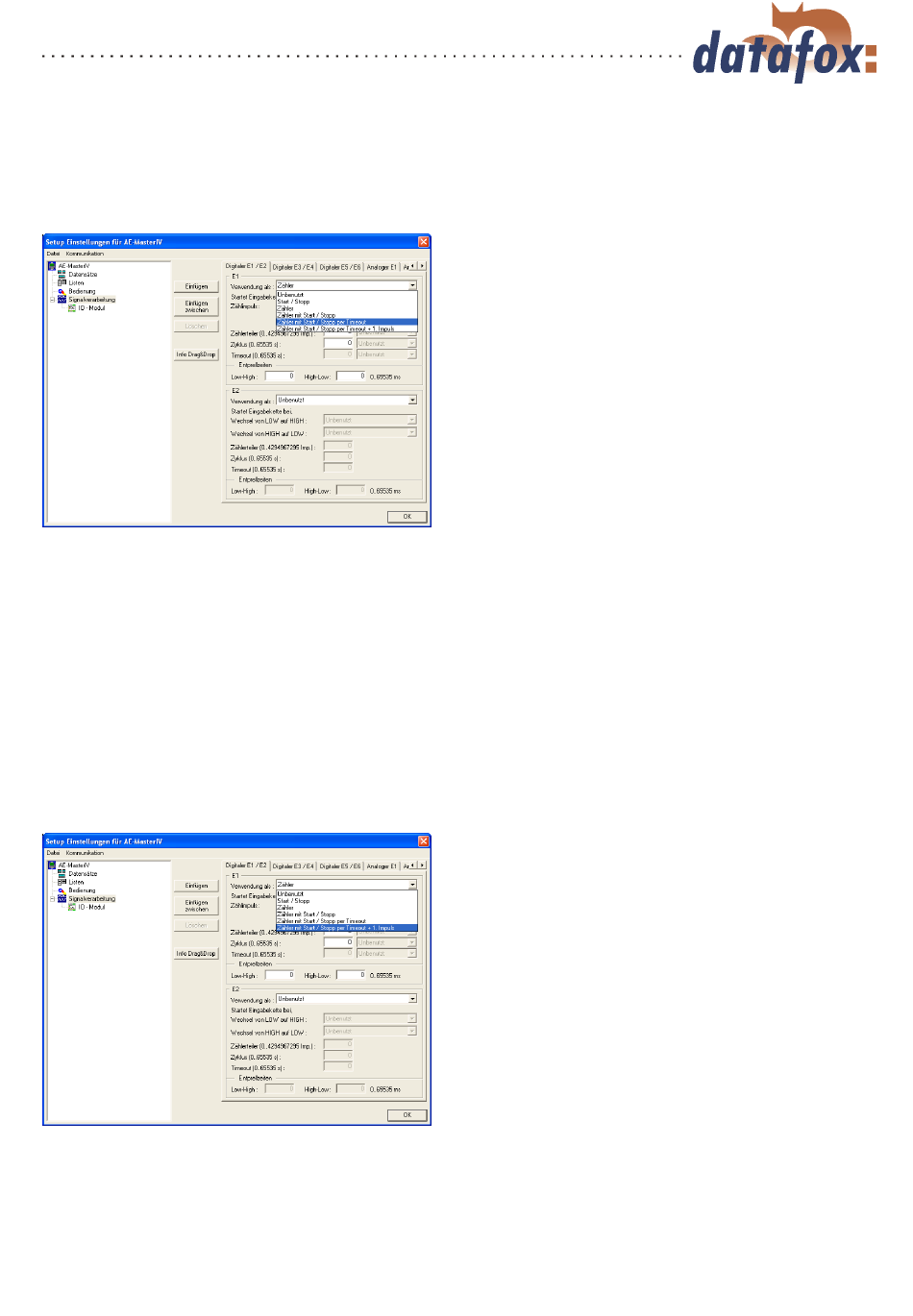

Abbildung 103: Verwendung als Zähler mit Start/Stopp per Timeout
Der Zyklus gibt an, in welchem Zeitintervall ein Datensatz unabhängig von einem Impuls erzeugt wird.
Der Zyklus wird nach dem ersten Impuls gestartet und nach erreichtem Timeout deaktiviert. Der Zyklus
führt die Eingabekette für Start und Zählimpuls aus.
5.2.10.5 Verwendung als Zähler mit Start/Stopp zus. 1. Zählimpuls und Timeout
In diesem Fall wird nur ein digitaler Eingang belegt, wobei hier der schnelle 1 kHz Eingang verwendet
werden sollte da er gleichzeitig als Zähler dient. Zusätzlich ist es möglich mit dem 1. Zählimpuls einen
Datensatz zu erzeugen.
Abbildung 104: Verwendung als Zähler mit Start/Stopp per Timeout
Mit der Entprellzeit geben Sie an, wie lange der Signalpegel unverändert bestehen muss, um als Impuls
erkannt zu werden. Das gilt sowohl für den Pegelwechsel von Low nach High beim Start eines Gerätes,
Version: 04.01.04.50
Der Zähler für produzierte Teile ist gleichzeitig das
Signal für eine laufende Maschine. Um eine Un-
terbrechung oder Abschaltung der Maschine zu er-
kennen, wird der Timeout überwacht. Ist er ab-
gelaufen ohne das ein Zählimpuls registriert wurde
wird ein Unterbrechungsdatensatz erzeugt. Der Ti-
meout wird bei jedem Impuls, (Wechsel von LOW
auf HIGH) der die Bedingung der Entprellzeit er-
füllt, zurückgesetzt.
Die Eingabekette, die dem 1. Impuls und Zählim-
puls zugeordnet ist, wird beim ersten Impuls
(Wechsel von Low auf High) ausgeführt und da-
nach entsprechend dem Zählerteiler. Der Zählertei-
ler gibt an, wie viele Impulse für das Auslösen der
zugeordneten Eingabekette notwendig sind. Bei 0
wird die Eingabekette nicht ausgeführt.
Wird nach dem letztem Impuls innerhalb der Zeit
für den Timeout kein neuer Impuls detektiert, wird
die Eingabekette für den Timeout ausgeführt. Ein
anschließender Impuls führt die Eingabekette für
den 1. Impuls erneut aus.
Seite 139
