1

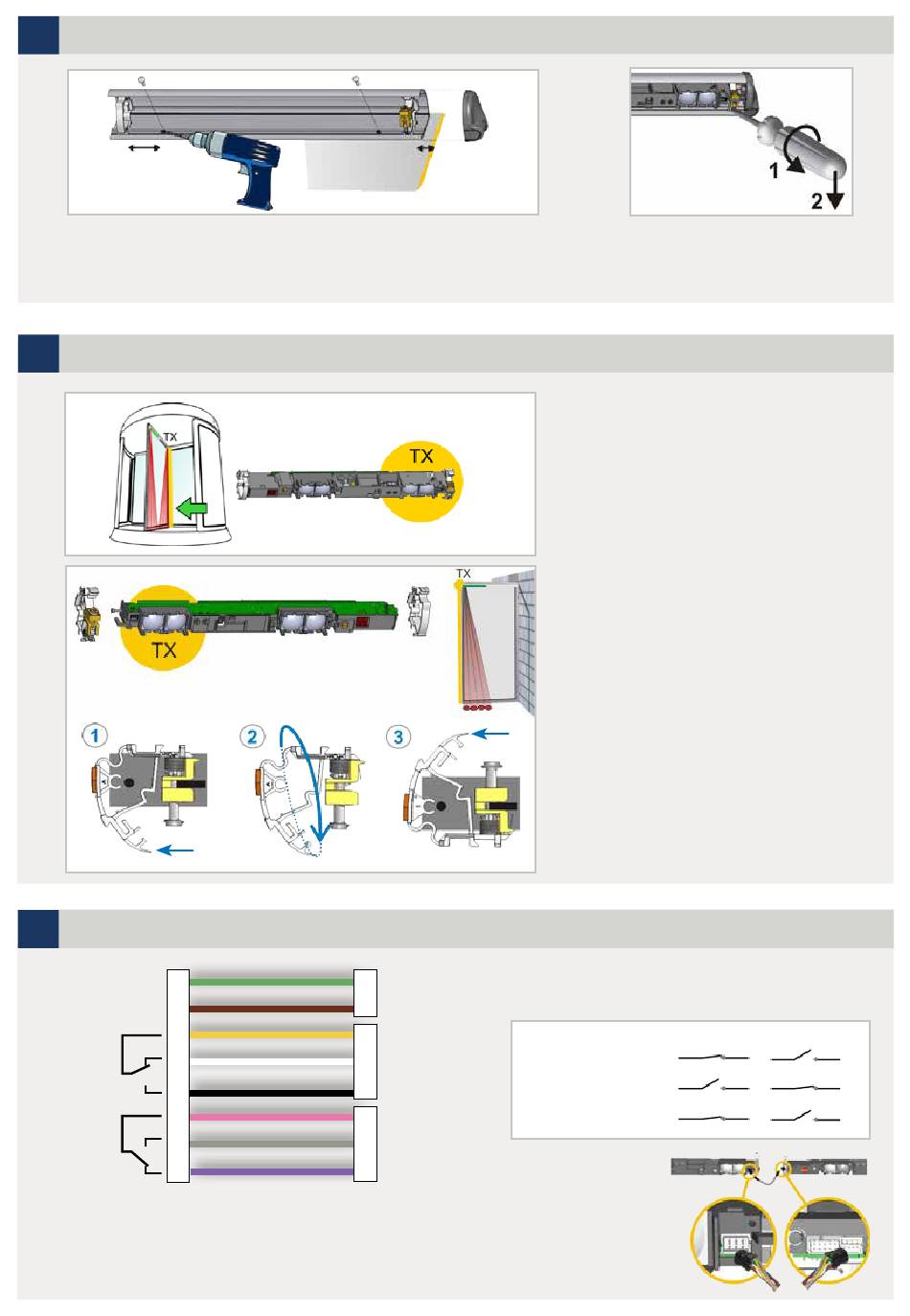

MONTAGE DER PROFILE
Profile so nah wie möglich an der abzusichernden Kante montieren.
2 cm Abstand für schwarze Endkappe einhalten. Bei Bohrungen für
Kabeldurchführung und Anbringen der Befestigungs-schrauben, auf
spätere Positionierung der weißen Halteböcke achten.
2
POSITIONIERUNG DER MODULE
3
ANSCHLUSS
12-24 V
AC-DC
COM
NC
NO
*
COM
NO
NC
*
*
Stellung des Ausgangs wenn Sensor betriebsbereit.
4SAFE OFF REV
2 cm
180°
GRÜN
STROM-
BRAUN
VERSORGUNG
GELB
WEISS
STOP-IMPULS
Bandseite
SCHWARZ
ROSA
GRAU
ÖFFNUNGS-IMPULS
Bandgegenseite
VIOLETT
Zum Lösen der Module, bitte
einen Schraubenzieher nutzen.
Die Senderlinsen (TX) an die abzusichernde
Kante positionieren.
Haltebock mit Einstellschraube muss sich
neben den Senderlinsen befinden.
Falls notwendig, das Modul drehen und die
Halteböcke wie abgebildet positionieren.
1. Abklemmen
2. Um 180° drehen
3. Festklemmen
Das Modul, dass an der Türsteuerung
angeschlossen wird, ist der MASTER.
KEIN STROM
KEINE ERFASSUNG
ERFASSUNG
Schliessen Sie
das SLAVE KABEL
zwischen den
Modulen an.
Der Türantrieb und das Türprofil müssen ordnungsgemäß geerdet sein.
NO
NC
