BEA 4SAFE OFF REV Bedienungsanleitung

ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN
ZUM FARBDRUCK ENTWORFEN

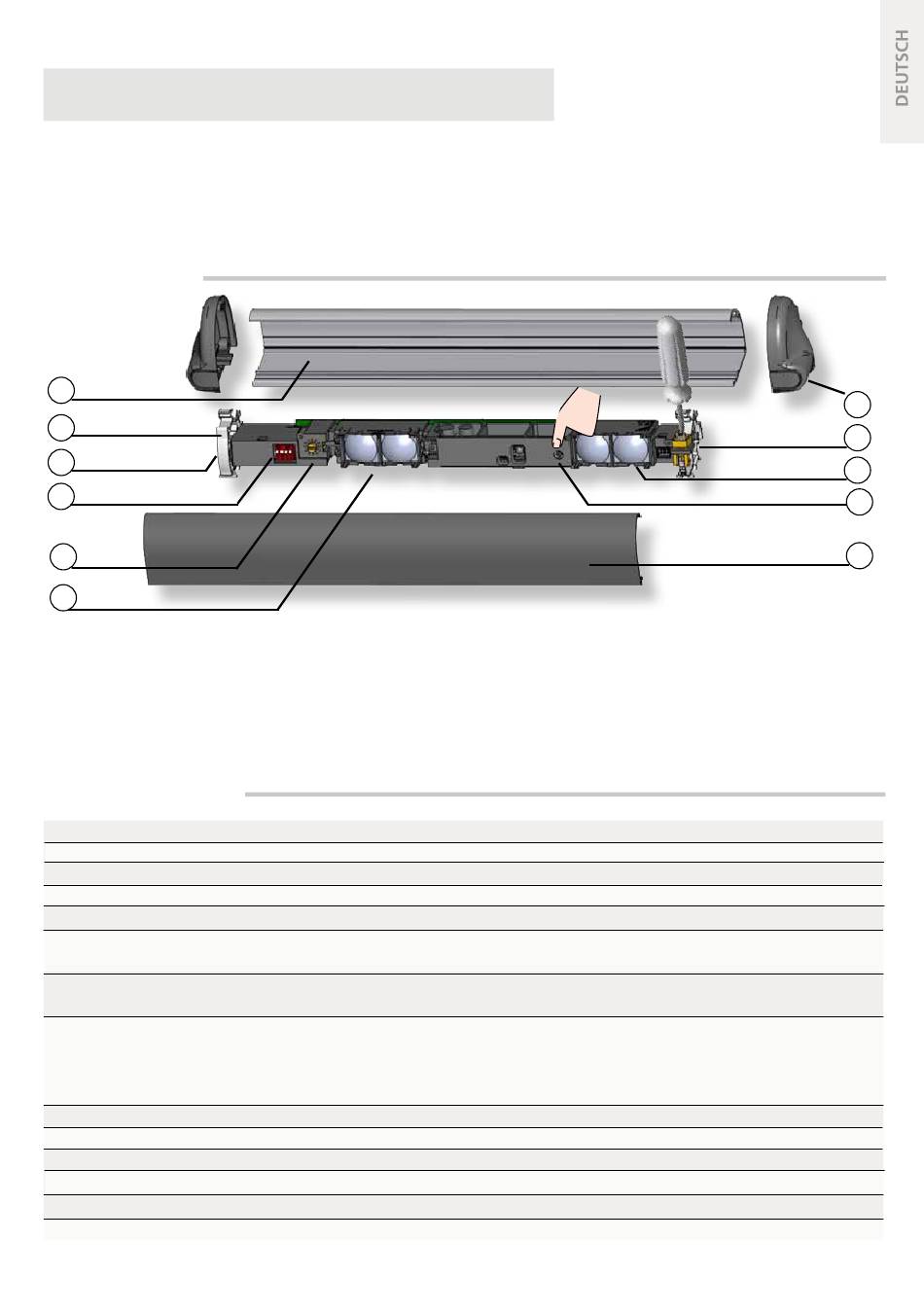

BESCHREIBUNG
1
2
3
4
5
6
TECHNISCHE DATEN
Technologie:
Emissionsfeld:
Montagehöhe:
Reaktionszeit:
Max. Anwesenheitszeit:
Stromversorgung:
Stromaufnahme:
Ausgang:
Max. Kontaktspannung:
Max. Schaltstrom:
Max. Schaltleistung:
Max Gesamtanzahl der Module:
Benötigte Reflektivität:
Schutzklasse:
Temperaturbereich:
Geschätzte Lebensdauer:
Normkonformität:
1. Profil
2. Haltebock
3. Anschlussstecker
4. DIP-Schalter
5. Einlernschraube
6. Empfänger
Aktiv Infrarot mit Hintergrundausblendung
400 mm (B) x 70 mm (T) (4 Spots bei 2 m Montagehöhe)
1,3 m bis 3,5 m
64 ms (typ)
1 Minute
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(Das Gerät darf nur an Schutzkleinspannungen (SELV) mit sicherer elektrischer Trennung betrieben werden)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (andere Module)
2 Relais (Potentialfreier Kontakt)
42 V AC/DC
1 A (Ohmsche Last)
30 W (DC) / 42 VA (AC)
4 (bis zu 6 bei 24 V DC)
min 5% bei IR-Wellenlänge von 850 nm
IP53
-25 °C bis +55 °C; 0-95% relative Luftfeuchtigkeit, nicht kondensierend
20 Jahre
EN 61000-6-2; EN 61000-6-3; EN 50581

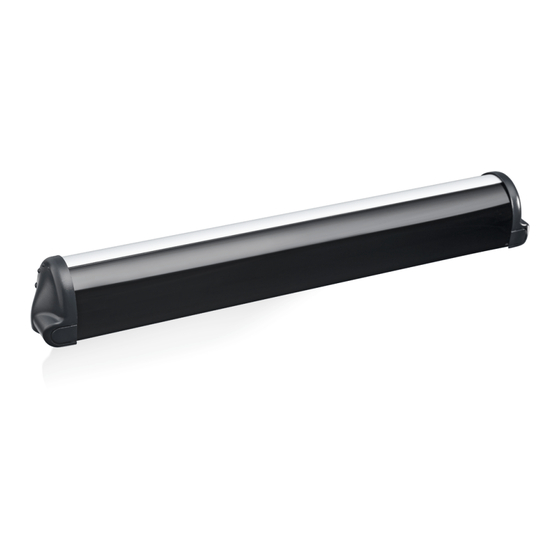

4SAFE OFF REV
Absicherungssensor
für automatische Karusselltüren
Bedienungsanleitung für Produktversion ab 0500
Siehe Produktetikett für Seriennummer
7. Seitenkappe
8. Haltebock mit Schraube zur
Winkeleinstellung
9. Sender (TX)
10. Drucktaster
11. Frontblende
Alle Werte gemessen bei Optimalbedingungen.
7
8
9
10
11
Änderungen vorbehalten.
