4

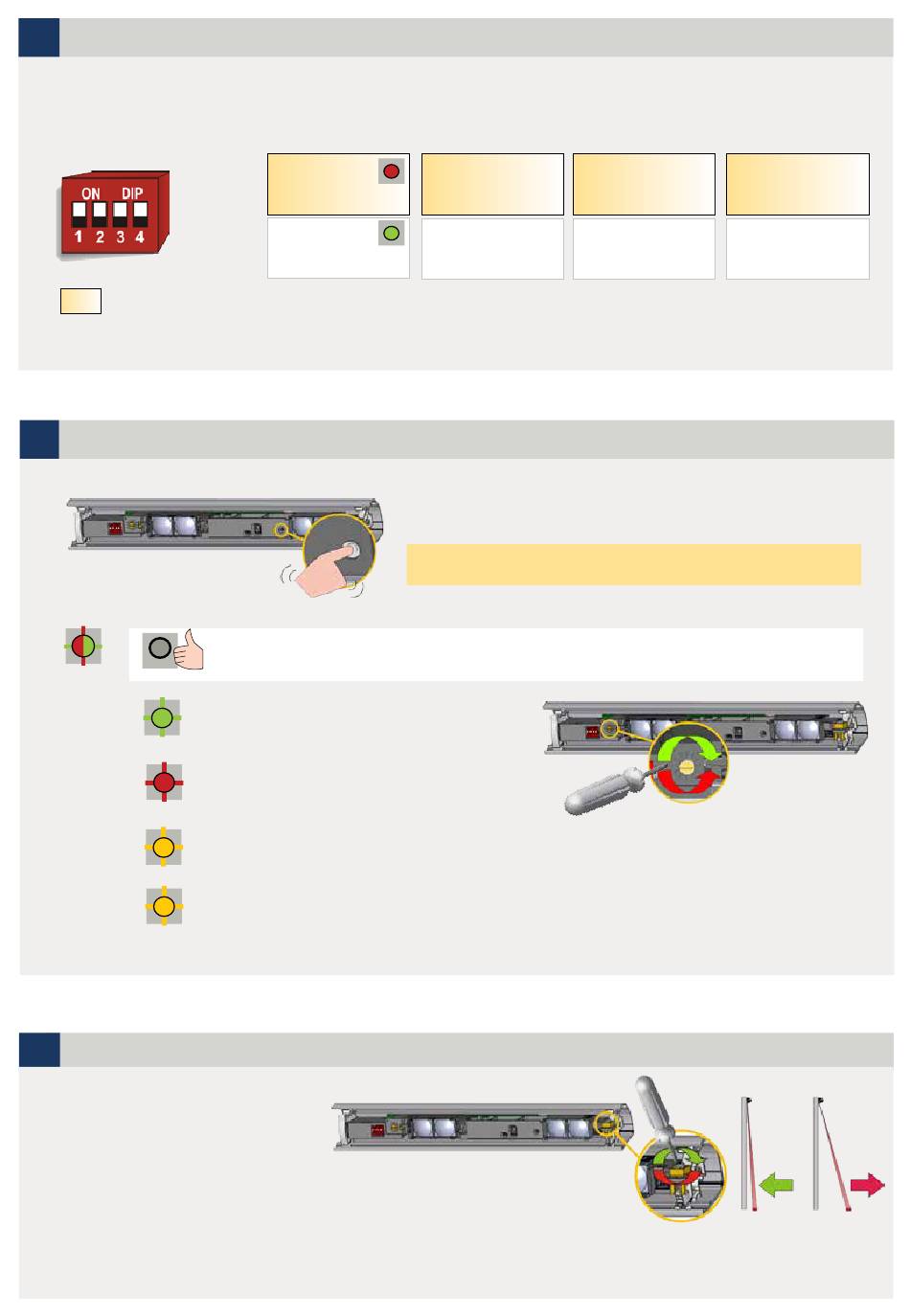

EINSTELLUNGEN
WERKSEINSTELLUNG
5
EINLERNEN
ROT-GRÜN
AUS
GRÜN
ROT
4
ORANGE
5
6
TÜRSICHERHEITSCHECK
WICHTIG: Testen Sie ob der Sensor
ordnungsgemäß installiert ist bevor
Sie die Installation verlassen.
Falls notwendig, Spots zur Tür hin
oder von Tür weg positionieren und
Einlernprozess wiederholen.
MONTAGE-
SEITE
RELAIS 1
ON
STOP
RELAIS 2
OFF
ÖFFNUNG
LED bei Erfassung:
R1 > ROT
R2 > GRÜN
(CALIBRATION)
LED ist aus auf allen Modulen > Tastweite ist OK!
Tastweite ist zu kurz: Schraube im
Uhrzeigersinn drehen
Tastweite ist zu lang: Schraube im
Gegenuhrzeigersinn drehen
Aus dem Erfassungsfeld treten.
Wenn notwendig, Winkel ändern oder Hintergrund deaktivieren (DIP 3 = OFF).
Neues Einlernen starten.
HINTERGRUND
FREQUENZ
FREQ A
FREQ B
Benachbarten Modulen
Zu wenig
bitte unterschiedliche
Hintergrundreflektivität:
Frequenzen zuweisen.
Hintergrund AUS-schalten
Ein KURZES Drücken des Tasters auf dem MASTER, startet
einen Einlernprozess auf ALLEN MODULEN.
Bitte nicht im Erfassungsfeld stehen!
GRAUZONE
AN
HOCH*
AUS
NIEDRIG
Geschätzte Werte für eine
Montagehöhe von 2 m:
hoch= 40 cm, niedrig = 15 cm
Die Blinkfrequenz der LED
erhöht sich, je näher man
der Solleinstellung kommt.
4SAFE OFF REV
