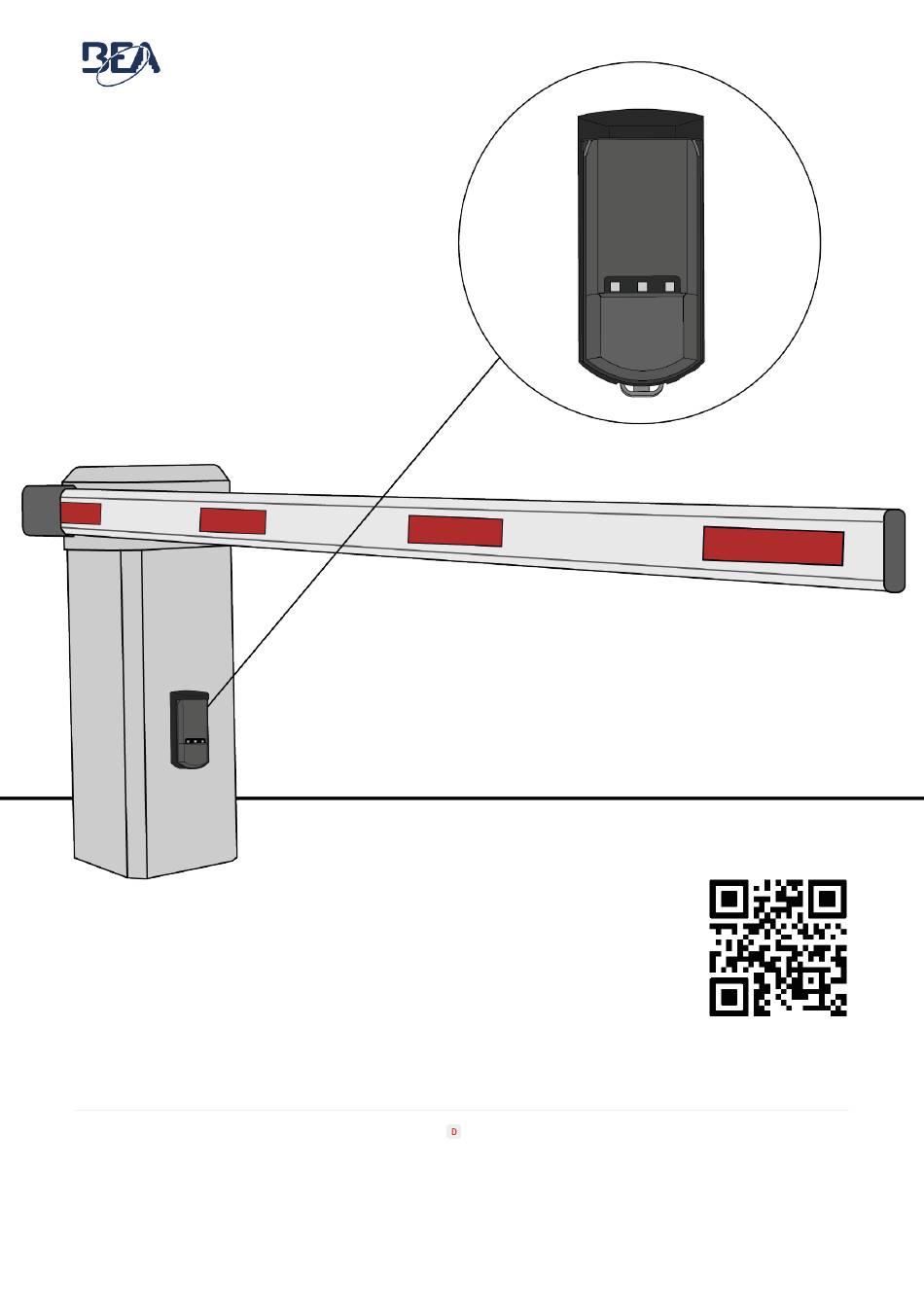

- Seite 1 EVOLOOP Aktivierungs- Präsenzsensor und schutz für automatische Schranken. Benutzerhandbuch für Softwareversion 0100 und höher – (bitte beachten Sie das Label zur Nachverfolgung am Produkt)
-
Seite 2: Verwendungszweck
Testeingang nicht verwendet wird, muss die Funktionsfähigkeit des EVOLOOP in Abständen von höchstens 6 Monaten überprüft werden. Achten Sie bei der Installation darauf, dass der EVOLOOP maximal 50 cm vom Schrankenbaum entfernt positioniert ist (Seite 6 – Punkt 3). -
Seite 3: Beschreibung

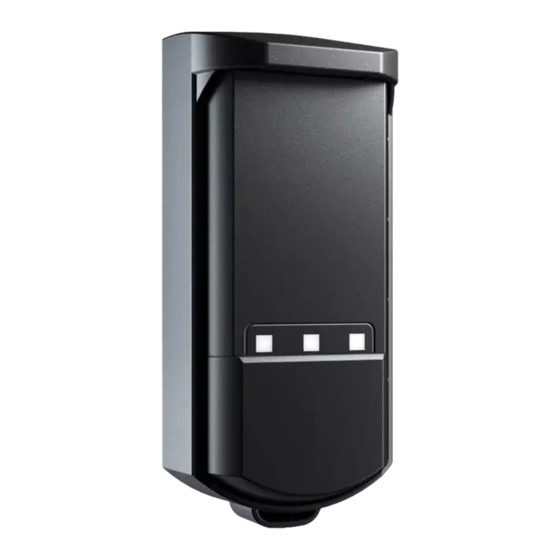

2. BESCHREIBUNG Montagehalterung Anschluss Sensor Schiebedeckel 3 LEDs zur Statusanzeige der virtuellen Kabel und Verbindungsstecker Schleifen Drucktaste Schutzabdeckung (Kunststoff) Bluetooth® LED Satz mit 3 Schrauben (M3 – Torx 10) 3. VERSIONEN Kunststoffversion Metallversion... - Seite 4 4. LED-SIGNAL LED zur Statusanzeige von Schleife 1 LED zur Statusanzeige von Schleife 2 LED zur Statusanzeige von Schleife 3 oder des FEHLER-Status LED zur Anzeige des Bluetooth® Status LED – FUNKTIONSWEISEN LED ist AUS LED blinkt schnell rot LED leuchtet grün LED blinkt rot und grün LED blinkt langsam grün LED blinkt x Mal orange...
- Seite 5 WARTUNGSHINWEISE Achten Sie auf eine saubere Vorderseite. Direktes Bestrahlen mit Jeglicher Reparaturversuch Keine agressiven Hochdruckreiniger istzu durchunbefugtes Personal Reinigungsmitteloder vermeiden. annulliert diewerksseitige Chemikalieneinsetzen. Garantie. 6. ERFASSUNGSFELD SICHTFELD ANWENDUNGSBEISPIEL – PRÄSENZ- UND SCHUTZKONFIGURATION Präsenz Schutz...
-
Seite 6: Montage Des Sensors
7. MONTAGE DES SENSORS Entfernen Sie die Schutzabdeckung aus Kunststoff oder Metall. Für die Kunststoff-Schutzabdeckung führen Sie einen Schraubendreher in die dafür vorgesehene Aussparung an der Unterseite der Abdeckung. Hebeln Sienach oben, um die Schutzabdeckung von der Halterung zu entfernen. Für die metallische Schutzabdeckung, schrauben Sie die Schutzabdeckung ab und entfernen Sie sie. - Seite 7 Bringen Sie die Montagehalterung nach Ihren Wünschen an. Die Montagehalterung muss sicher befestigt werden! Bereiten Sie die Verkabelung vor. Nehmen Sie das Kabel und führen Sie es durch die Bohrung. Lassen Sie den Verbindungsstecker 10 cm herabhängen. Entfernen Sie den Schiebedeckel. Schieben Sie zuerst den Schiebedeckel nach unten, platzieren Sie Ihren Finger hinter der Abdeckung und ziehen Sie...
-
Seite 8: Anschluss Des Sensors (Beispiel)
8. ZUBEHÖR METALLSCHUTZABDE METALLHALTERUNG METALLGEHÄUSE METALLHALTERUNG CKUNG METALLGEHÄUSE 9. ANSCHLUSS DES SENSORS (BEISPIEL) Erfassung auf Schleife 3 löst Erfassung auf Schleife 2 löst Erfassung auf Schleife 1 löst OUT 3 aus OUT 2 aus OUT 1 aus Präsenz zur Bestätigung Präsenz zur Aktivierung Schutz *Überprüfen Sie immer die Ausgangswerte der Logikfabrik. - Seite 9 LED. Startseite Einlernen Einstellung Ansicht Diagnose Die Wortmarke Bluetooth® und deren Logos sind eingetragene Warenzeichen im Besitz von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch BEA sa erfolgt unter Lizenz. Andere Handelsmarken und Handelsnamen gehören ihren jeweiligen Inhabern.
- Seite 10 11. INSTALLATION PER TASTE 1 x drücken Erwachen aus dem Ruhezustand – Bluetooth® ist aktiviert. (Blinkt weiß) 1 x drücken Starten des vollständigen Einlernvorgangs, wenn der Sensor aktiviert ist. (Blinkt rot/grün) 2 x drücken Starten des Einlernvorgangs der Schleife, wenn der Sensor aktiviert ist. (Blinkt alternativ grün) Drücken >...
-
Seite 11: Einlernen
13. EINLERNEN ANMERKUNG Führen Sie den Vorgang zum Einlernen mit der mobilen App oder unter Verwendung der Taste durch. ACHTUNG Die Installationsschritte müssen zwingend befolgt werden, um den Sensor korrekt in Betrieb zu nehmen und eine ordnungsgemäße Funktion der Schranke sicherzustellen. 1. -
Seite 12: Einlernen Der Schleife
• a. Einlernen des Schrankenbaums: Schließen Der Sensor deaktiviert seine Ausgänge 20 Sekunden lang, um das Schließen des Schrankenbaums zu melden. (2 LEDs rot/grün.) • b. Einlernen des Schrankenbaums: Öffnen Der Sensor reaktiviert seine Ausgänge 20 Sekunden lang, um das Öffnen des Schrankenbaums zu melden. (3 LEDs rot/grün.) Dieser Vorgang ist erforderlich. - Seite 13 2) Stellen Sie die Tiefe der Schutzschleife so ein, dass sie den gesamten EVOLOOP umfasst und mindestens 35 cm hinter die gegenüberliegende Seite des Baumes reicht. 3) Drehen Sie den Sensor immer so, dass der Evoloop in Richtung der Schutzschleife zeigt.
- Seite 14 3) Diese Installationsart kann nur verwendet werden, wenn der Abstand zwischen der Schutzschleife und der gegenüberliegenden Fläche des Baumes weniger als 150 mm beträgt. 4) Drehen Sie den Sensor immer so, dass der Evoloop in Richtung der Schutzschleife zeigt. 16. STÖRUNGSBEHEBUNG Status Erläuterung/Lösung...
-
Seite 15: Technische Daten
17. TECHNISCHE DATEN Technologie FMCW, Mowa inside (Mikrowellen) Sendefrequenz 60 GHz Maximales Erfassungsfeld Bis zu 7 m Dichte der Sendeleistung < 20 dBm EIRP Radar-Sichtfeld 140° Öffnungsfeld und 40° in der Höhe Prüfkörper für Schutzklasse D Eckreflektor mit RCS = 0,17 m² Seitliche Winkeleinstellung -20°... -
