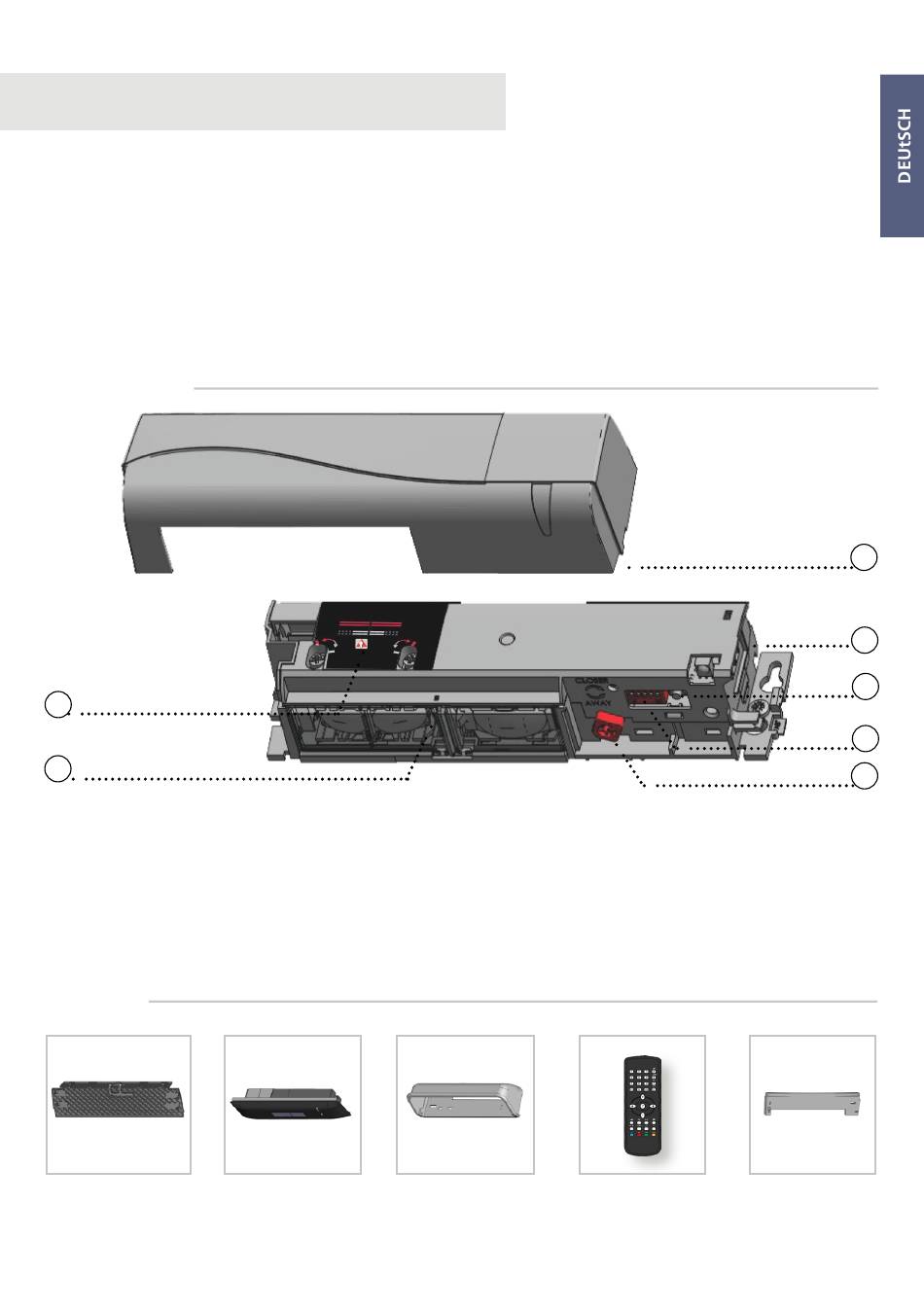

BESCHREIBUNG
1
2
ZUBEHÖR
BA: Montagewinkel
1.
Breite-Einstellung des IR-Vorhangs
2.
IR-Linsen
3.
Abdeckhaube
4.
Hauptstecker
CA: Deckeneinbausatz

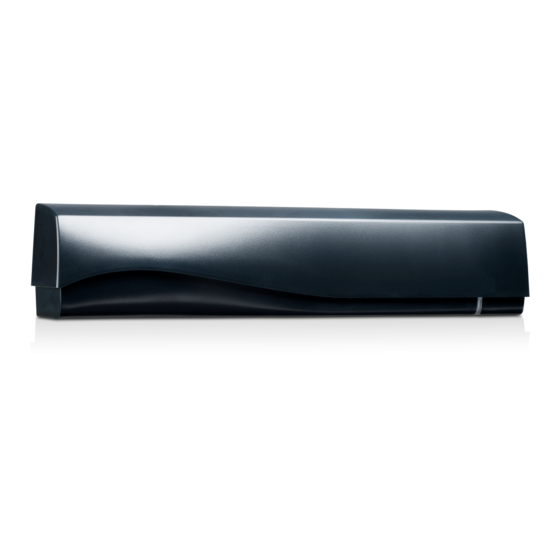

IXIO-S CAN
ABSICHERUNGSSENSOR
FÜR AUTOMATIKSCHIEBETÜREN
(gemäß EN 16005 und DIN 18650)
Bedienungsanleitung für Produktversion ab 0202
Siehe Produktetikett für Seriennummer
RA: Regenhaube
5.
Drucktaster
6.
DIP-Schalter
7.
Knopf für die Winkeleinstellung des
IR-Vorhangs
CDA: Adapter für
BEA Fernbedienung
Bogenschiebetür
Türklingel
3
4
5
6
7
Werbung
Verwandte Anleitungen für BEA IXIO-S CAN
Inhaltszusammenfassung für BEA IXIO-S CAN
- Seite 1 IXIO-S CAN ABSICHERUNGSSENSOR FÜR AUTOMATIKSCHIEBETÜREN (gemäß EN 16005 und DIN 18650) Bedienungsanleitung für Produktversion ab 0202 Siehe Produktetikett für Seriennummer BESCHREIBUNG Breite-Einstellung des IR-Vorhangs Drucktaster IR-Linsen DIP-Schalter Abdeckhaube Knopf für die Winkeleinstellung des Hauptstecker IR-Vorhangs ZUBEHÖR CDA: Adapter für BEA Fernbedienung...
- Seite 2 LED-ANZEIGE Anwesenheits- erfassung LED blinkt LED blinkt LED blinkt LED blinkt LED ist aus x mal schnell rot-grün MONTAGEHINWEISE Den Sensor gut Den Sensor nicht Nähe zu Neonlampen Vermeiden Sie stark befestigen um abdecken. reflektierende Objekte oder sich bewegenden im IR-Erfassungsbereich extreme Vibrationen Objekten vermeiden.
- Seite 3 IXIO-S CAN: EINBAUANLEITUNG MONTAGE & VERKABELUNG GRÜN STROM BRAUN VERSORGUNG GELB CAN HOCH WEISS CAN NIEDRIG Den Stecker mit dem WEISSEN und GRÜNEN Draht zur Abdeckhaube hin gewandt, einstecken. INFRAROT ABSICHERUNGSFELD TÜR ZUR tÜR HIN max. 9 cm** VON tÜR WEG...
- Seite 4 DIP-SWITCH 1-4: CAN-ADRESSE Einstellung der DIP-Schalter beachten: jeder Sensor benötigt eine unterschiedliche CAN-Adresse. Nach einer DIP-Schalter Veränderung blinkt schnell die orange LED. Stromversorgung aus-und einschalten, um zu bestätigen. SENSOR 1 SENSOR 2 SENSOR 3 SENSOR 4 SENSOR 5 SENSOR 6 SENSOR 7 SENSOR 8 address 0...
- Seite 5 EINLERNEN / WERKSEINSTELLUNGEN BITTE AUS DEM INFRAROTFELD TRETEN! EINLERNEN 1 (SCHNELL) Referenzbild EINLERNEN 2 (MIT TÜRBEWEGUNG) türbewegungstest + Referenzbild WERKS- Werkseinstellungen vollständig zurücksetzen EINSTELLUNGEN ÜBERSICHT DER EINSTELLUNGEN < 2.8 m > 2.8 m ≥ 2,8 m : 6 + 7 (EN 16005) normal hoch niedrig IR FILTER...
- Seite 6 STÖRUNGSBEHEBUNG Die ORANGE LED blinkt DIP-switch wartet auf eine Stromversorgung aus- und einschalten, um zu schnell. Bestätigung bestätigen Die ORANGE LED Der Sensor meldet einen Sensor austauschen. blinkt 1 x. internen Fehler. Die Stromversorgung Die ORANGE LED Stromversorgung überprüfen waiting for confirmation ist blinkt 2 x.
- Seite 7 TECHNISCHE DATEN (Das Gerät darf nur unter Sicherheitskleinspannungen (SELV) mit sicherer elektrischer Stromversorgung: 12 V - 30 V DC +/-10% trennung betrieben werden) Leistungsaufnahme: < 2,5 W Installationshöhe: 2 m bis 3,5 m (gemäß den geltenden Gesetzen und Vorschriften ) temperaturbereich: -25°C bis +55°C;...
- Seite 8 BEA SA | LIEGE Science Park | ALLÉE DES NOISEtIERS 5 - 4031 ANGLEUR [BELGIUM] | t +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM Hiermit erklärt BEA, dass sich der IXIO-S CAN in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EC und 2011/65/EU befindet.
