BEA EAGLE ARTEK Bedienungsanleitung

JOIN OUR
COMMUNITY!
BESCHREIBUNG
1
2
5
TECHNISCHE DATEN
Technologie:
Sendefrequenz:
Sendeleistung:
Dichte der Sendeleistung:
Erfassungsmodus:
Maximaler Erfassungsbereich:
Min. Erfassungsgeschwindigkeit:
Stromversorgung**:
Leistungsaufnahme:
Ausgang**:
Max. Schaltspannung:
Max. Schaltstrom:
Montagehöhe:
Schutzklasse:
Temperaturbereich:
Abmessungen:
Neigungswinkel:
Material:
Gewicht:
Kabellänge:
* Andere Anwendungen des Geräts entsprechen nicht dem zugelassenen Zweck und können nicht vom Hersteller garantiert werden.
** Externe Stromquellen müssen innerhalb der vorgeschriebenen Spannungen liegen, max. 15W und doppelt isoliert sein von Primärspannungen.

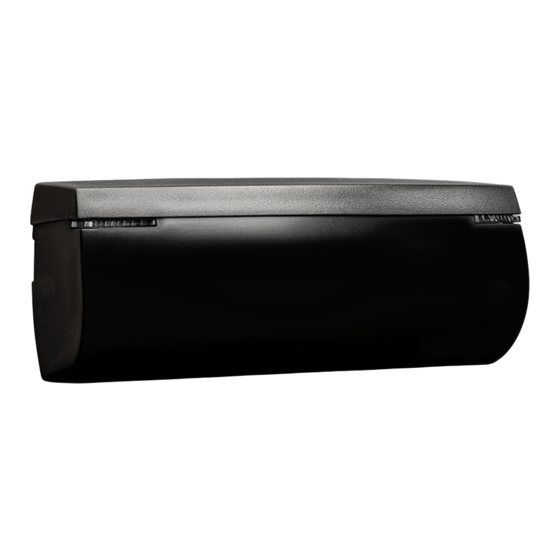

EAGLE ARTEK
RICHTUNGSERKENNENDER ÖFFNUNGSSENSOR
FÜR AUTOMATIKTÜREN*
Bedienungsanleitung für Softwareversion ab SW0100.
Siehe Tracking-Etikett auf dem Produkt).
Mikrowellen
24.15 GHz
< 20 dBm EIRP
< 5 mW/cm²
Bewegung
Breit : 4 m × 2m | Schmal : 2 m × 2.2 m @2.2 m hoch
5 cm/s
12V bis 24V AC ±10% (50 - 60 Hz); 12V bis 24V DC +30% / -10%
< 1 W
Halbleiterrelais (polaritätsfrei)
30V AC / 42V DC
100mA (resistiv)
von 1,8 m bis 4 m
IP54 (IEC/EN 60529)
von -20 °C bis + 55 °C
120 mm (B) x 50 mm (H) x 50 mm (T)
0° bis 90° senkrecht; -30° bis +30° seitlich
ABS
120 g
2,5 m
3
4
1. Anschlussklemme
2. Radarantenne
3. LED
4. Drucktaster
5. Haube
Änderungen vorbehalten.
Alle Werte gemessen bei spezifischen Bedingungen.
1
