Externe Anschlüsse
In diesem Kapitel werden die einzelnen Schritte erläutert, mit denen Sie
Ihren Camcorder an ein externes Gerät, z.B. einen Fernseher oder
einen Videorecorder anschließen können.
Anschluss an ein Fernsehgerät oder einen Videorecorder
Anschluss an ein Fernsehgerät oder einen Videorecorder
Zur Benutzung den LCD-
Monitor öffnen.

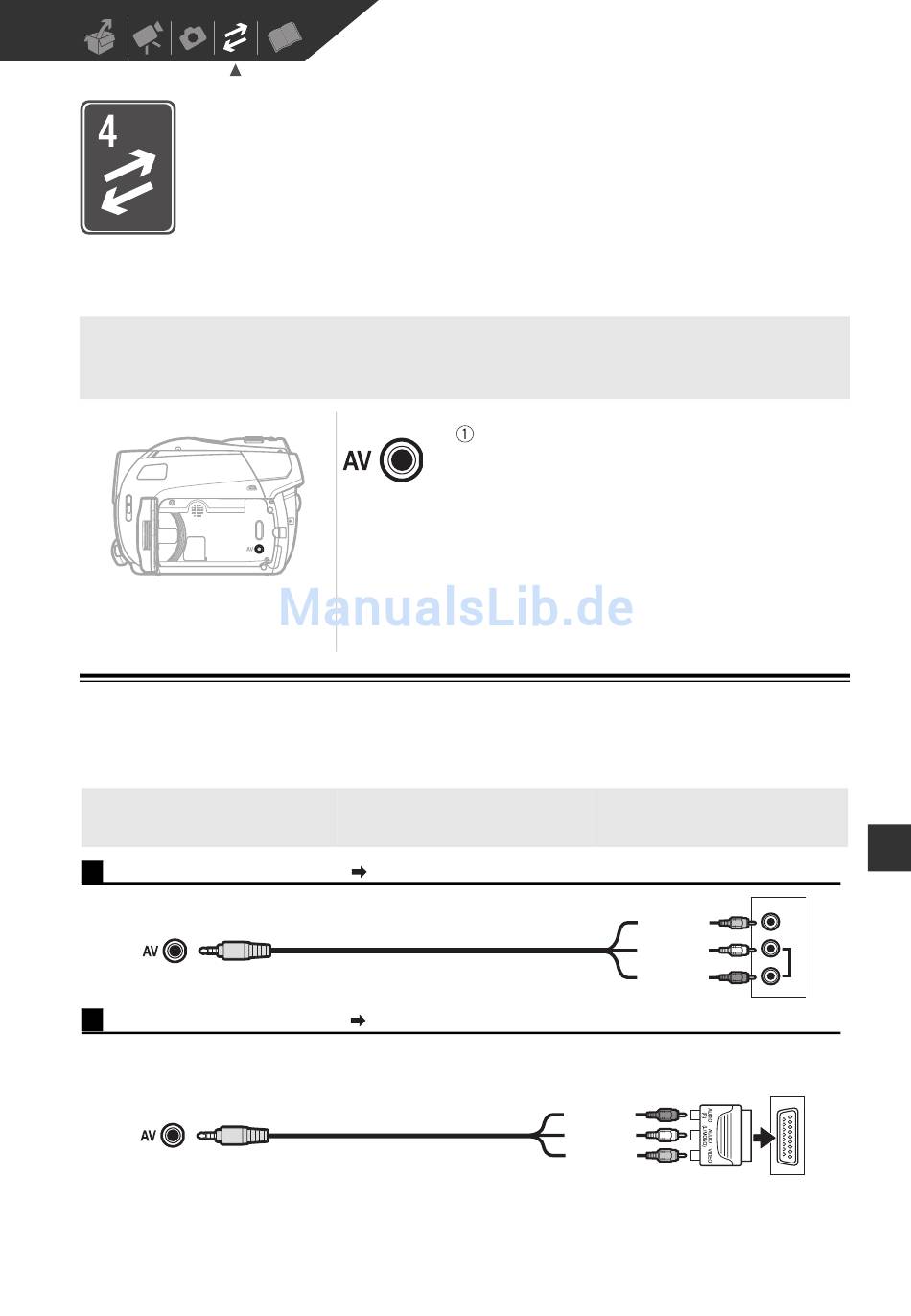

Anschlussdiagramme
Schalten Sie beim Herstellen der Verbindung alle Geräte aus und beachten Sie auch
die Bedienungsanleitung des angeschlossenen Geräts.
Buchse am Camcorder
1
Ausgangsverbindung (Signalfluss
2
Ausgangsverbindung (Signalfluss
Verbinden Sie zuerst einen SCART-Adapter mit dem SCART-Anschluss des Fernsehgeräts oder
Videorecorders, und verbinden Sie anschließend das Stereo-Videokabel STV-250N mit dem Adapter.
AV Anschluss
Solange das Stereo-Videokabel STV-250N an den
Camcorder angeschlossen ist, bleibt der eingebaute
Lautsprecher ausgeschaltet.
Verbindungskabel
) zu einem Fernsehgerät oder Videorecorder mit AV-Buchsen.
Stereo-Videokabel STV-250N
(mitgeliefert)
) zu einem Fernsehgerät oder Videorecorder mit SCART-Anschluss.
Stereo-Videokabel STV-250N
(mitgeliefert)
Buchse am angeschlossenen Gerät
Gelb
AUDIO
Weiß
Rot
Rot
Weiß
Gelb
SCART-Adapter
(im Handel erhältlich)
Externe Anschlüsse
VIDEO
L
R
• 65
