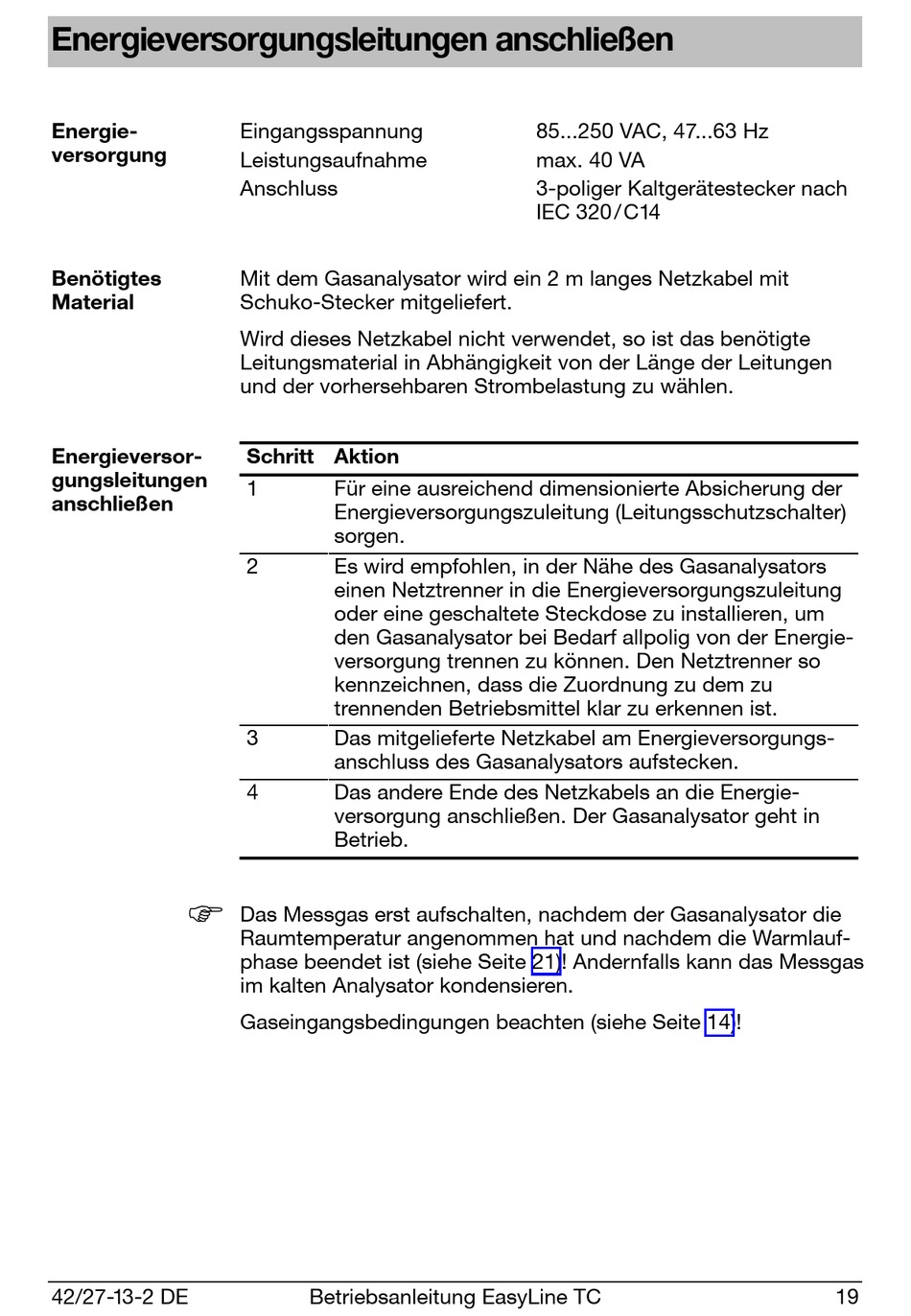

Energieversorgungsleitungen anschließen
Energie-
versorgung
Benötigtes
Material
Energieversor-
gungsleitungen
anschließen
F
42/27-13-2 DE
Eingangsspannung
Leistungsaufnahme
Anschluss
Mit dem Gasanalysator wird ein 2 m langes Netzkabel mit
Schuko-Stecker mitgeliefert.
Wird dieses Netzkabel nicht verwendet, so ist das benötigte
Leitungsmaterial in Abhängigkeit von der Länge der Leitungen
und der vorhersehbaren Strombelastung zu wählen.
Schritt Aktion
1
Für eine ausreichend dimensionierte Absicherung der
Energieversorgungszuleitung (Leitungsschutzschalter)
sorgen.
2
Es wird empfohlen, in der Nähe des Gasanalysators
einen Netztrenner in die Energieversorgungszuleitung
oder eine geschaltete Steckdose zu installieren, um
den Gasanalysator bei Bedarf allpolig von der Energie-
versorgung trennen zu können. Den Netztrenner so
kennzeichnen, dass die Zuordnung zu dem zu
trennenden Betriebsmittel klar zu erkennen ist.
3
Das mitgelieferte Netzkabel am Energieversorgungs-
anschluss des Gasanalysators aufstecken.
4
Das andere Ende des Netzkabels an die Energie-
versorgung anschließen. Der Gasanalysator geht in
Betrieb.
Das Messgas erst aufschalten, nachdem der Gasanalysator die
Raumtemperatur angenommen hat und nachdem die Warmlauf-
phase beendet ist (siehe Seite 21)! Andernfalls kann das Messgas
im kalten Analysator kondensieren.
Gaseingangsbedingungen beachten (siehe Seite 14)!
Betriebsanleitung EasyLine TC
85...250 VAC, 47...63 Hz
max. 40 VA
3-poliger Kaltgerätestecker nach
IEC 320 / C14
19
