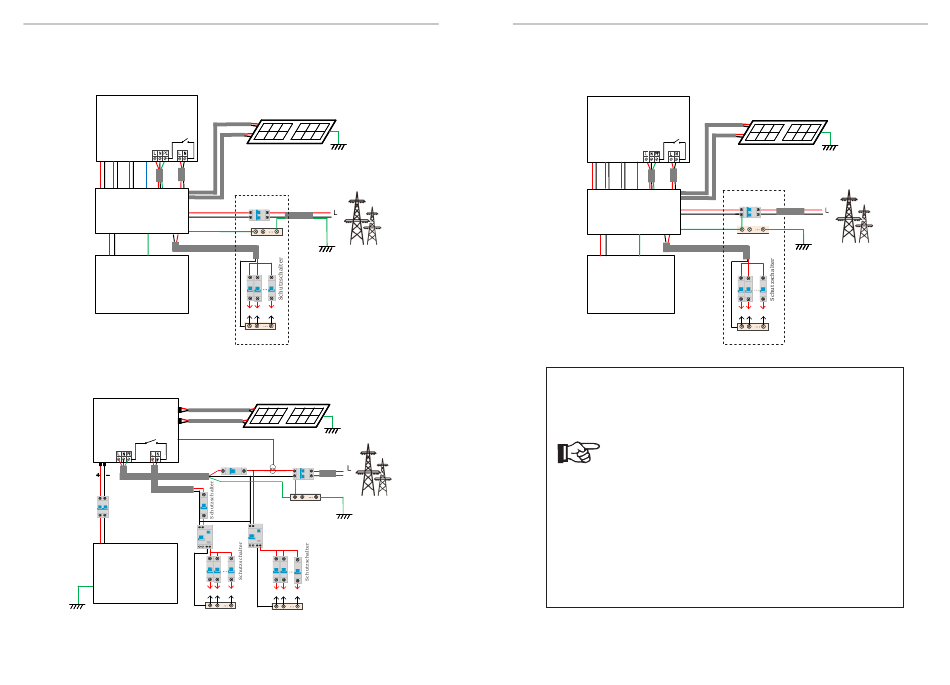

Abbildung B: Neutralleiter und PE-Leiter sind voneinander getrennt und
die gemeinsamen Verbraucher sind an den EPS (Off-Grid)-Anschluss
angeschlossen (gilt für die meisten Länder)
Wechselrichter
PV 1PV 2
BAT
CT
EPS
Netz
(Off-Grid)
X1-Matebox
Batterie
Abbildung C: Neutralleiter und PE-Leiter sind miteinander
kombiniert und die gemeinsamen Verbraucher sind an den EPS (Off-
Grid)-Anschluss angeschlossen; (gilt für Australien)
PV 1
PV 2
Wechselrichter
CT
BAT
EPS (Off-Grid)
Netz
Schutzschalter
Batterie
EPS (Off-Grid)-
Verbraucher
N-Schiene für EPS
(Off-Grid)-Verbraucher
14
Haupt-Schutzschalter
N
PE
E-Schiene
Netz
Verteilerkasten
Verbraucher
N-Schiene für
Verbraucher
Haupt-Schutzschalter/RCD
Schutzschalter
CT
N
Netz
E-Schiene
RCD
RCD
Verbraucher
N-Schiene für Verbraucher
Abbildung D: Neutralleiter und PE-Leiter sind miteinander
kombiniert und alle Verbraucher sind an den EPS (Off-Grid)-
Anschluss angeschlossen (gilt für Australien)
Wechselrichter
PV 1 PV 2
BAT
CT
EPS
Netz
(Off-Grid)
Haupt-Schutzschalter
X1-Matebox
Batterie
Hinweis!
• Bei plötzlichen Stromausfällen verbindet der
Wechselrichter die N-Leitung der EPS (Off-Grid)-Last
über ein Relais mit der Erde, wodurch ein festes
Nullpotential für die EPS (Off-Grid)-Last entsteht und die
Sicherheit der Stromnutzung durch die Benutzer
gewährleistet wird.
• Bitte kontrollieren Sie die Wechselrichterlast und
vergewissern Sie sich, dass der „Ausgangswert"
innerhalb des „EPS (Off-Grid)-Modus" liegt, andernfalls
schaltet der Wechselrichter ab und gibt einen
Überlastalarm aus.
• Bitte erkundigen Sie sich beim Netzbetreiber, ob es
besondere Vorschriften für den Netzanschluss gibt.
Einführung
N
E-Schiene
Netz
Verteilerkasten
Verbraucher
N-Schiene für
Verbraucher
15
