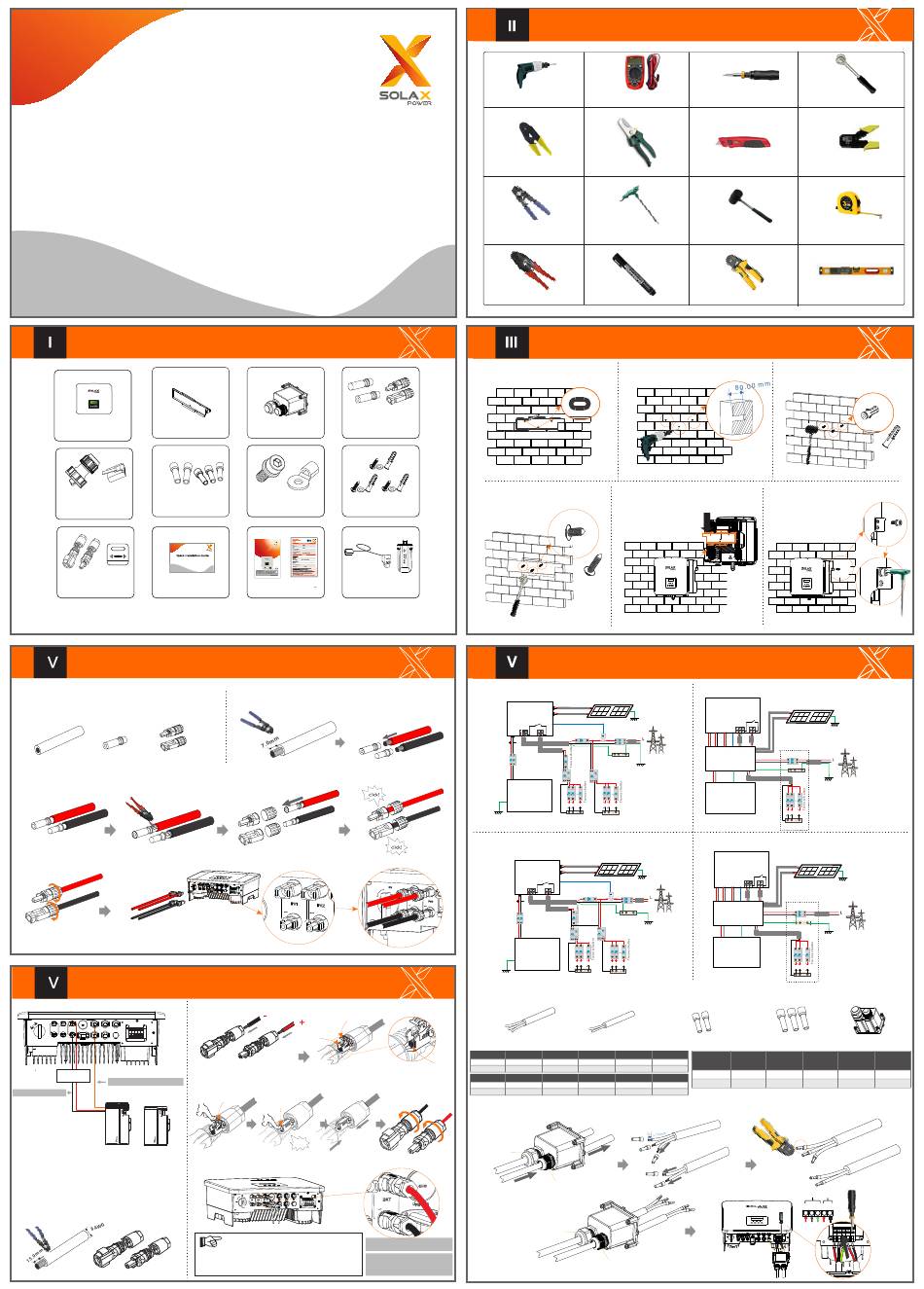

SolaX Power X1-Hybrid G4 Serie Kurzanleitung Zur Installation

Kurzanleitung zur Installation
X1-Hybrid 3,0KW-7,5KW
Packliste
Wechselrichter der Serie
Halterung
X1-Hybrid G4.
10 AWG Euro-
Wasserdichter Anschluss
Klemmen*
mit RJ45*4 (Stromzähler/
8 AWG Euro-
DRM/BMS)
Klemmen*3
RJ45-Klemmen*1
X1-Hybrid Series 3.0KW-7.5KW
Batterieanschlussklem-
Kurzanleitung zur
men *1
Stromzähler*1(wahlweise) Installation *1
☆
Hinweis: „ "-Aufsätze sind nicht im Aufsatzpaket des Wechselrichters der M-Serie enthalten und werden in der X1-Matebox mitgeliefert.
„ " ist das Standardzubehör für den Wechselrichter der M-Serie und das optionale Zubehör für den Wechselrichter der D-Serie. ▲
PV-Anschluss
I
Die PV-Anschlussverdrahtung der Wechselrichter der Serie X1-Hybrid G4 M ist abgeschlossen. Bei der X1-Matebox muss die D-Serie
gemäß den folgenden Schritten verdrahtet werden.
Schritt 1. Schalten Sie den DC-Schalter aus, schließen Sie das PV-
Modul an, halten Sie ein 12 AWG PV-Kabel bereit und entnehmen Sie
die PV (+)-Klemme und die PV (-)-Klemme aus der Verpackung.
Minuspol
PV-Pol
PV-Kabel
Pluspol
Schritt 3. Der PV-Steckverbinder ist in 2 Teile unterteilt: in den Stecker und den Befestigungskopf. Führen Sie das Kabel durch den Befestigungskopf
und den Führungsstift. Beachten Sie, dass die roten und schwarzen Linien verschiedenen Steckerpaaren entsprechen. Drücken Sie schließlich das
Kabel in den Stecker und warten Sie auf das „Klicken", um anzuzeigen, dass die Verbindung hergestellt wurde.
Crimpzange
Positive
Negative
Metallklemme
Metallklemme
Schritt 4. Ziehen Sie den Befestigungskopf an und stecken Sie die entsprechenden positiven und negativen (PV-/PV+) Teile des
Wechselrichters hinein.
Positiv
PV1+
PV2+
PV1- PV2-
Negativ
Anschluss der Batterie
I
Anschlussplan der Batterie:
ON
PV 1 PV 2 BAT BMS METER/CT
Upgrade CAN
OFF
DONGLE DRM COM/LCD
Nichtpolarer
DC-MCB
Anschluss der Kommunikationsleitung
Anschluss der Netzleitung
CAN/RS485
+
-
... ...
Hinweis:
Hochspannungs-Lithium-Batterie
Bei der Verwendung von SolaX-Batterien wird empfohlen, dass die
Anzahl der Batteriesteuerungen (T-BAT-5.8) 1 und die Anzahl der
Batteriemodule (HV11550) 0-3 beträgt; die Anzahl der
Batteriesteuerungen (MC0600) ist 1 und die Anzahl der
Batteriemodule (HV10230) liegt bei 1-4 Stück.
Die Anschlussleitung des Batterieanschlusses des Wechselrichters
der X1-Hybrid G4 M-Serie befindet sich an der X1-Matebox;
schließen Sie diese einfach an. Die Verdrahtung der D-Serie muss
gemäß den folgenden Schritten erfolgen.
Schritt 1. Bereiten Sie die 8 AWG-Batterieleitung vor, entnehmen Sie
den DC-Stecker (+), DC-Stecker (-) aus der Zubehörtasche.
Diagonale
Zange
BAT-Stecker (+) BAT-Stecker (-)
Stromleitung
PV-Pol-Winkel
(positiv*2 , negativ*2 )
Wasserdichte
PV-Klemme
☆
Abdeckung*1
(positiv*2 , negativ*2 )
M5-
(Dehnschraube, Dichtung,
☆
Innensechskantschraube*1
selbstschneidende
OT-Klemme*1
☆ Schraube) *3
X1-Hybrid User Manual
3.0kW - 7.5kW
EN
Garantiekarte*1
Pocket WiFi*1
Handbuch*1
Schritt 2. Verwenden Sie eine Abisolierzange, um die 7 mm dicke
Isolationsschicht des Drahtendes zu lösen.
Abisolierzange
Positiver PV-Pol
Pluspol
Minuspol
Schritt 2. Stecken Sie die gestreiften Kabel jeweils in den DC-Stecker (-) und DC-Stecker (+)
Feder
Hohlraum
DC-Stecker (-) DC-Stecker (+)
Schritt 3. Drücken Sie die Feder mit der Hand nach unten, Sie können ein Klickgeräusch
hören, dann schieben Sie die Enden zusammen und ziehen die Verschraubungen fest.
Feder
Feder
Knack!
Schritt 4. Stecken Sie die Batterieleitungen in den entsprechenden BAT-Anschluss (+),
(-) des Wechselrichters.
Hinweis!
Nachdem die BMS-Kommunikation zwischen der
Batterie und dem Wechselrichter beendet ist,
arbeitet die Batterie normal
Bohrhammer（Bit φ10)
OT-Klemmen Pressklemme
(0,5~6mm²)
Diagonale Zange
Crimpzangel
a) Markieren Sie mit einem Markierungsstift die
Bohrlöcher der Halterung an der Wand.
☆ ☆
☆ ☆
a)
d) Die Halterung wird mit der Schraube ausgerich-
tet. Verwenden Sie den Innensechskantschlüssel,
um die Blechschraube einzuschrauben, bis der
„Knall" der Dehnschraube
zu hören ist.
☆
CT*1
▲
d)
Diagramm A: Neutralleiter und PE-Leitung sind voneinander getrennt,
und die gemeinsame Last ist mit dem EPS-Anschluss verbunden; (für die
meisten Länder)
X1-Hybrid G4
BAT Netz
Trennschalter
Negativer PV-Pol
Batterie
Diagramm C: Neutralleiter und PE-Leitung sind miteinander
kombiniert, und die gemeinsame Last ist mit dem EPS-Anschluss
verbunden; (gilt für Australien)
X1-Hybrid G4
BAT Netz
Trennschalter
Batterie
Die Anschlüsse Netz und EPS des Wechselrichters der Serie X1-Hybrid G4 M sind angeschlossen, und die Serie D muss gemäß den folgenden
Schritten verdrahtet werden.
Schritt 1. Bereiten Sie ein Netzkabel (dreiadriger Draht) und ein EPS-Kabel (zweiadriger Draht) vor, und entnehmen Sie dann den europäischen
Anschluss und die wasserdichte Abdeckung dem Zubehörbeutel.
Netz (Dreikernkabel) 8 AWG*3
Netzkabel und Mikro-Trennschalter empfohlen
Modell X1-Hybrid-3.0-D X1-Hybrid-3.7-D X1-Hybrid-5.0-D X1-Hybrid-6.0-D
Kabel (Kupfer)
4-6mm²
Hier muss das Kabel durchlaufen
32A
Mikro-Trennschalter
Modell X1-Hybrid-3.0-M X1-Hybrid-3.7-M X1-Hybrid-5.0-M X1-Hybrid-6.0-M X1-Hybrid-7.5-M
Kabel (Kupfer) 3-4mm²
25A
Mikro-Trennschalter
Schritt 2: Die Netz- und EPS-Kabel werden durch die entsprechenden Netz- und EPS-Anschlüsse der wasserdichten Abdeckung geführt.
Entfernen Sie die 12 mm dicke Isolierschicht am Ende der Leitung. Führen Sie die Euro-Klemmen entsprechend ein, und achten Sie darauf, dass
die abisolierten Enden in die Euro-Klemme eingeführt werden, und verwenden Sie abschließend eine Crimpzange, um alles festzudrücken.
Netz
Hinweis: BAT-Anschluss, nicht PV-
Anschluss!
Hinweis: Die Plus- und
Minusdrähte der Batterie
dürfen nicht vertauscht
werden!
Werkzeugvorbereitung
Drehmomentschraubendreher
DC Spannungsbereich ≥1100 V DC
(Kreuzschlitz M5)
Diagonale Zange
Sechskantschlüssel Gummihammer
Markierungsstift Crimpwerkzeug für Euro-Klemmen
Montageschritte
b) Bohren Sie an den markierten Stellen Löcher mit
einer Tiefe von 80 mm.
Φ10
b)
Bohrhammer
e) Hängen Sie die Schnalle am Wechselrichter an
die entsprechende Position der Rückwandplatine.
Schraube
e)
Netz- und EPS-Anschluss
Diagramm B: Neutralleiter und PE-Leitung sind voneinander
getrennt, und die gemeinsame Last ist mit dem EPS-Anschluss
verbunden; (für die meisten Länder)
X1-Hybrid G4
PV 1
PV 2
CT
PV 1PV 2
Trennschalter CT Hauptschalter
EPS
N
PE
X1-Matebox
Netz
E-BAR
RCD RCD
EPS-Lasten
Lasten
N-BAR für EPS-Lasten N-BAR für Lasten
Diagramm D: Neutralleiter und PE-Leitung sind miteinander
kombiniert, alle Lasten werden an den EPS-Anschluss
angeschlossen; (gilt für Australien)
PV 1
PV 2
CT
PV 1PV 2
Hauptschalter/RCD
Trennschalter
CT
EPS
N
Netz
E-BAR
RCD RCD
EPS-Lasten
Lasten
N-BAR für EPS-Lasten
N-BAR für Lasten
EPS (Doppelkernkabel) 10 AWG*2
10 AWG Euro-Klemme*2
X1-Hybrid-7.5-D
Modell
8-10mm² 8-10mm² 8-10mm²
6-8mm²
40A 50A 50A 50A
Kabel (Kupfer)
3-4mm² 4-6mm² 4-6mm² 6-8mm² Mikro-Trennschalter
25A 32A 32A 40A
EPS
Netz
EPS
Steckschlüsselsatz (Sechskant)
Multifunktionswerkzeug zum
Universalmesser
Crimpen von Kontakten (RJ45)
Bandmaßstab
Wasserwaage
c) Dehnschraube in die Bohrung einführen,
mit Gummihammer die Dehnschraube in
die Wand schlagen.
Dehnbolzen
Gummihammer
c)
Drehmoment: 2,5 ± 0,2Nm
f ) Ziehen Sie mit dem Innensechskantschlüssel
die Innensechskantschraube auf der rechten
Seite des Wechselrichters fest.
Sechskantschlüssel
f)
(Drehmoment: 1,2 ± 0,1Nm)
BAT CT
EPS
Netz
Hauptschalter
N
PE
E-BAR
Netz
Batterie
Verteilerkasten
Lasten
N-BAR für Lasten
X1-Hybrid G4
BAT CT
Netz EPS
Hauptschalter
X1-Matebox
N
E-BAR
Netz
Batterie
Verteilerkasten
Lasten
N-BAR für Lasten
Euro-Klemme 8 AWG *3 Wasserdichte Abdeckung
EPS-Kabel und Mikro-Trennschalter empfohlen
X1-Hybrid-3.0-D X1-Hybrid-3.7-D X1-Hybrid-5.0-D X1-Hybrid-6.0-D X1-Hybrid-7.5-D
X1-Hybrid-3.0-M X1-Hybrid-3.7-M X1-Hybrid-5.0-M X1-Hybrid-6.0-M X1-Hybrid-7.5-M
3-4mm² 3-4mm² 4-6mm² 4-6mm² 6-8mm²
25A 25A 32A 32A 40A
Netz
EPS
Drehmomentschraubendreher
L N PE L N
(Drehmoment: 0,2 ± 0,1 Nm)
