SolaX Power X1-Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SolaX Power Anleitungen
  4. Wechselrichter
  5. X1-Serie
  6. Benutzerhandbuch

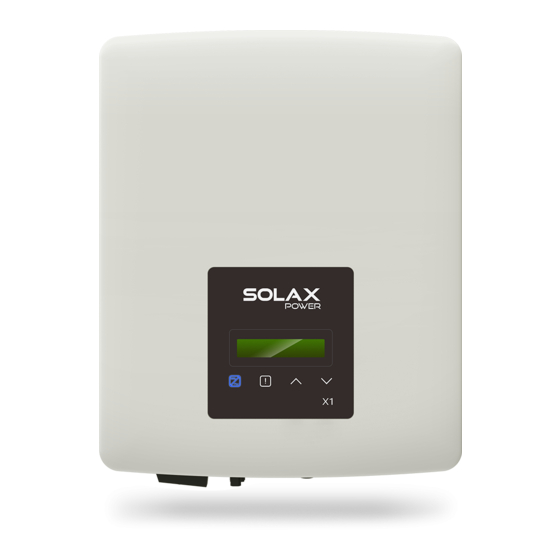

SolaX Power X1-Serie Benutzerhandbuch

3,0kw - 6,0kw
Vorschau ausblenden Andere Handbücher für X1-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Solax Power Network Technology (Zhe jiang) Co,. Ltd.
No.288 Shizhu Road, Tonglu Economic Development Zone,
Tonglu City, Provinz Zhejiang, China.
Tel: +860571-56260011
E-Mail: info@solaxpower.com

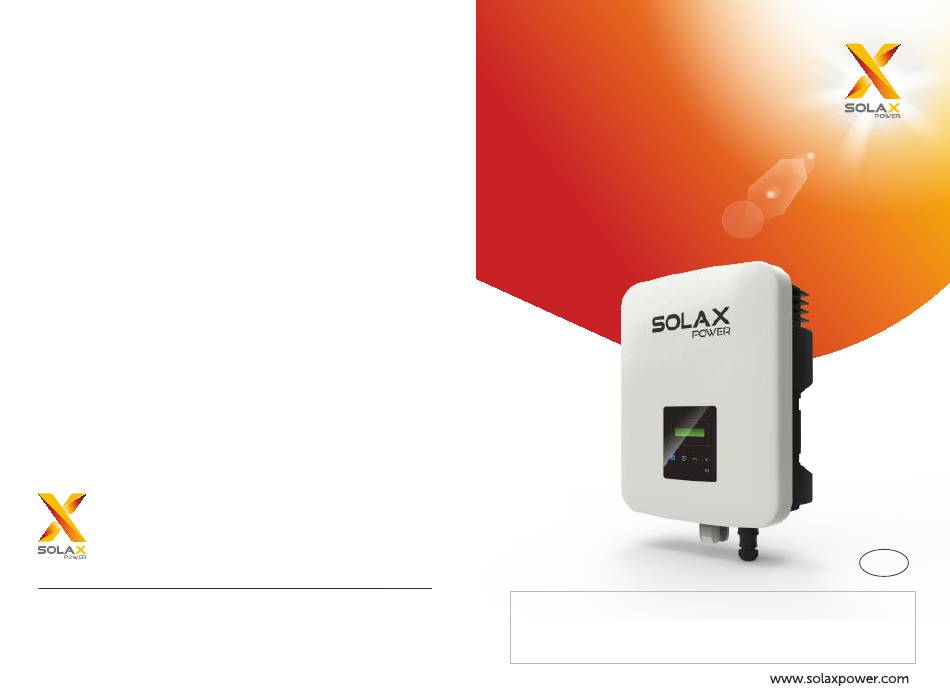

X1 Serie Benutzerhandbuch
3,0kw - 6,0kw
Copyright-Erklärung
Das Urheberrecht an diesem Handbuch liegt bei Solax Power Network Technology (Zhe jiang) Co. Ltd.
Jede Gesellschaft oder Einzelperson sollte nicht plagiieren, teilweise oder vollständig kopieren
(einschließlich Software, etc.), und keine Vervielfältigung oder Verteilung in irgendeiner Form oder
mit irgendwelchen Mitteln durchführen. Alle Rechte vorbehalten. SolaX Power Network Technology
(Zhe jiang) Co. Ltd. behält sich das Recht der endgültigen Auslegung vor.
614.00392.06
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SolaX Power X1-Serie

Inhaltszusammenfassung für SolaX Power X1-Serie

  • Seite 1 Solax Power Network Technology (Zhe jiang) Co,. Ltd. Copyright-Erklärung No.288 Shizhu Road, Tonglu Economic Development Zone, Das Urheberrecht an diesem Handbuch liegt bei Solax Power Network Technology (Zhe jiang) Co. Ltd. Tonglu City, Provinz Zhejiang, China. Jede Gesellschaft oder Einzelperson sollte nicht plagiieren, teilweise oder vollständig kopieren Tel: +860571-56260011 (einschließlich Software, etc.), und keine Vervielfältigung oder Verteilung in irgendeiner Form oder...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt 1 Hinweise zu diesem Handbuch 1.1 Gültigkeitsbereich 1.2 Zielgruppe 1.3 Verwendete Symbole 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung 2.2 Wichtige Sicherheitshinweise 2.3 Erläuterung von Symbolen 2.4 CE-Richtlinien 3 Einführung 3.1 Grundlegende Merkmale 3.2 Klemmen des Umrichters 3.3 Dimension 4 Technische Daten 4.1 DC-Eingang 4.2 AC-Ausgang 4.3 Effizienz, Sicherheit und Schutz...

  • Seite 3: Hinweise Zu Diesem Handbuch

    1 Hinweise zu diesem Handbuch 7.1 Fehlersuche 1.1 Gültigkeitsbereich 7.2 Routinemäßige Wartung Dieses Handbuch ist ein integraler Bestandteil der X1-Serie. Es beschreibt Montage, Installation, Inbetriebnahme, Wartung und Ausfall des Produkts. Bitte 8 Außerbetriebsetzung lesen Sie es vor der Inbetriebnahme sorgfältig durch.

  • Seite 4: Sicherheit

    2.1 Bestimmungsgemäße Verwendung WARNUNG! Bei der Installation der PV-Anlage sollte ein Überspannungsschutz Die X1-Serie sind PV-Umrichter, die den Gleichstrom des PV-Generators in mit Überspannungsableitern vorgesehen werden. Wechselstrom umwandeln und in das öffentliche Stromnetz einspeisen können. Der netzgekoppelte Umrichter ist netzseitig mit SPDs ausgestattet.

  • Seite 5: Wichtige Sicherheitshinweise

    Messen Sie die Spannung zwischen den Klemmen UDC+ und UDC- mit einem Reinigungsarbeiten durchgeführt werden oder an Schaltkreisen Multimeter (Impedanz mindestens 1Mohm), um sicherzustellen, dass das Gerät gearbeitet wird, die an die X1-Serie angeschlossen sind. vor Beginn der Arbeiten im Inneren des Geräts entladen ist (35 VDC).

  • Seite 6: Erläuterung Von Symbolen

    Sicherheit Sicherheit PE-Anschluss und Ableitstrom 2.3 Erläuterung von Symbolen In diesem Abschnitt werden alle Symbole erklärt, die am Umrichter und auf • Der Umrichter verfügt über eine zerti zierte interne Fehlerstrom-Schutzeinrichtung dem Typenschild abgebildet sind. (RCD), um im Falle einer Störung in den Kabeln oder im Umrichter vor einem möglichen Stromschlag und Brandgefahr zu schützen.

  • Seite 7: Ce-Richtlinien

    3. Einführung DC-Anschluss 3.1 Grundlegende Merkmale Erdungsschraube Vielen Dank für den Kauf des Umrichters der SolaX X1-Serie. Die Umrichter der Tasche WLAN/LAN/GPRS (optional) X1-Serie gehören zu den besten Umrichtern auf dem heutigen Markt und USB für Upgrade zeichnen sich durch modernste Technologie, hohe Zuverlässigkeit und RS 485/ Zähler/CT/DRM (optional)

  • Seite 8: Dimension

    Einführung Technische Daten 4. Technische Daten 3.3 Dimension Abmessung 4.1 DC-Eingang 341,5mm 143mm X1-3.0-T-D X1-3.3-T-D X1-3.6-T-D X1-4.2-T-D X1-4.6-T-D X1-5.0-T-D X1-5.5K-T-D X1-6K-T-D Modell X1-3.0-T-N X1-3.3-T-N X1-3.6-T-N X1-4.2-T-N X1-4.6-T-N X1-5.0-T-N X1-5.5K-T-N X1-6K-T-N Max. empfohlene PV-Generatorleistung [W] 4500 4950 5400 6300 6900 7500 8250 9000 Max.

  • Seite 9: Effizienz, Sicherheit Und Schutz

    X1 Series 3.0KW-6.0KW Copyright Declaration The copyright of this manual belongs to Solax Power Network Technology(Zhe jiang) Co,. Ltd. Any corporation or individual should not plagiarize, partitially or fully copy (including software,etc.), and no reproduction or distribution of it in any form or by any means. All rights reserved.

  • Seite 10: Vorsichtsmaßnahmen Bei Der Installation

    Installation Installation 5.3 Vorsichtsmaßnahmen bei der Installation 5.4 Installationsschritte Die Umrichter der Serie X1 sind für die Installation im Freien (IP 65) ausgelegt. Stellen Vorbereitung Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: Vor der Installation werden die folgenden Werkzeuge benötigt. Sie dürfen nicht geblendet werden.
  • Seite 11 Installation Installation b) Lösen Sie mit der Abisolierzange 7 mm der Isolierung vom Leitungsende ab. Tabelle 3 Max. Begrenzung der Gleichspannung Streckenlänge 6.0 mm X1-3.0-T-D X1-3.3-T-D X1-4.2-T-D X1-4.6-T-D X1-5.0-T-D X1-5.5K-T-D X1-6K-T-D X1-3.6-T-D Modell 12AWG X1-3.0-T-N X1-3.3-T-N X1-4.2-T-N X1-3.6-T-N X1-4.6-T-N X1-5.0-T-N X1-5.5K-T-N X1-6K-T-N Inverter+BMU...
  • Seite 12 Installation Installation Netzanschluss d) Trennen Sie den AC-Stecker wie unten dargestellt in drei Teile. - Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die Die Umrichter der Serie X1 sind für einphasige Netze ausgelegt. Der Spannungsbereich hintere Schale, um sie zu lösen, und nehmen Sie sie vom Buchseneinsatz ab. ist 220/230/240 V, die Frequenz beträgt 50/60 Hz.
  • Seite 13 Installation Installation Auswahl von Sicherungen und Kabelanschluss HINWEIS! Das Hauptkabel (AC-Netzkabel) muss gegen Kurzschluss und thermische Überlastung Wenn das von Ihnen gewählte AC-Kabel 16 mm oder größer ist, geschützt sein. müssen Sie die Verbindung zwischen den beiden Gummiringen, Montieren Sie das Eingangskabel immer mit Sicherung. Normale gG(US:CC oder T)- die den Gummieinsatz bilden, wie unten dargestellt unterbrechen.
  • Seite 14 öffentliche Netzseite zeigen. verfügbar ist. Öffentliches L-Linie Mit diesem einphasigen Messgerät, das mit der X1-Serie zusammenarbeitet, können Sie: Netz (1) Überwachen Sie die Energie ins Netz und vom Netz über den ganzen Tag. RS485-Anschluss an (2) Erreichen Sie die Exportkontrollfunktion mit einer höheren Genauigkeit.
  • Seite 15 Installation Installation CT-Verbindungsschritte: RS 485 Verbindungsschritte: HINWEIS! 1) Lösen Sie zunächst alle Schrauben vom 485-Anschluss. • Legen Sie den Stromwandler nicht auf den N-Draht oder den Erdungsdraht. (Kreuzschraubendreher PH1. Drehmoment: 0,8 ± 0,1 Nm) • Legen Sie den Stromwandler nicht gleichzeitig auf die N- und L-Leitung. 2) Bereiten Sie ein Kommunikationskabel vor und lösen Sie die •...

  • Seite 16: Abbrechen

    Installation Installation Upgrade 3) Stecken Sie dann die U-Disk in den USB-Anschluss an der Unterseite des Der Benutzer kann das Umrichtersystem über die U-Disk aktualisieren. Umrichters. Schalten Sie dann den DC-Schalter ein oder schließen Sie den PV-Anschluss an, das LCD zeigt die Hauptbilder wie unten an. WARNUNG! Vergewissern Sie sich, dass die Eingangsspannung mehr als 100 V Aktualisieren (ARM)

  • Seite 17: Betrieb Des Umrichters

    Installation Betriebsmethode 5.6 Betrieb des Umrichters 6. Betriebsmethode Starten Sie den Umrichter, nachdem Sie alle unten aufgeführten Schritte überprüft haben: a) Prüfen Sie, ob das Gerät gut an der Wand befestigt ist. 6.1 Bedienfeld b) Stellen Sie sicher, dass alle DC-Trennschalter und AC-Trennschalter ausgeschaltet sind.

  • Seite 18: Lcd-Aufbau

    Betriebsmethode Betriebsmethode 6.2 LCD-Aufbau 6.3 LCD-Betrieb Eingabe Den aktuellen Aufbau entnehmen Sie bitte dem Umrichter >Sicherheit Land **Vorherige Seite >Netz >AS4777< Zurück *Der Benutzer kann auch die U, I & P Unten Oben 1 Ebene 2 Ebene 3 Ebene der PV sehen. (Usolar, Isolar, Psolar) Eingabe Eingabe >Vac oben...

  • Seite 19: Lcd-Anzeige

    Betriebsmethode Betriebsmethode LCD-Anzeige Parameter Kommentar 1 Ebene a) In der ersten Zeile werden die Parameter (Leistung, Heute und Gesamt) und die Gilt für EN50549_PL. Werte angezeigt. Vakuum hoch Spannung hoch schützen b) Die zweite Zeile zeigt den Laufstatus an. T-Start 60 s Mit „Leistung“...
  • Seite 20 Betriebsmethode Betriebsmethode Blindleistungsregelung, Blindleistungsstandardkurve Q= f(V) Wählen Sie „Disable“, so wird die Funktion ausgeschaltet. V2s=1,10Vn (7) Erde erkennen: Die Voreinstellung ist „Disabled“. Wenn der Umrichter V1s=1,08Vn=QuVlowRate Qmax eingeschaltet ist, wird ein Fehler auftreten V2i=0,90Vn V2i=0,92Vn=QuVlowRate (8) DRM-Funktion: Der Benutzer kann wählen, ob er die DRM-Funktion verwenden möchte oder nicht.

  • Seite 21: Fehlersuche

    Dieser Abschnitt enthält Informationen und Verfahren zur Behebung möglicher SCl-Kommunikationsfehler Probleme mit den Umrichtern der X1-Serie und gibt Ihnen Tipps zur Trennen Sie PV+, PV- und schließen Sie sie wieder an. SCI-Fehler Oder suchen Sie Hilfe bei uns, wenn Sie nicht in den Normalzustand Fehlerbehebung, um die meisten Probleme, die bei den Umrichtern der X1- zurückkehren können.

  • Seite 22: Routinemäßige Wartung

    Fehlersuche Fehlersuche 7.2 Routinemäßige Wartung Störungen Diagnose und Lösung Umrichter benötigen in den meisten Fällen keine Wartung oder Korrektur. Um Busspannung außerhalb des normalen Bereichs. sicherzustellen, dass der X1-Boost langfristig ordnungsgemäß arbeiten kann, Trennen Sie PV+,PV- und schließen Sie sie wieder an. Prüfen Sie, ob der PV-Eingang innerhalb des Bereichs des Umrichters liegt.

  • Seite 23: Außerbetriebsetzung

    Außerbetriebsetzung EU-Konformitätserklärungen 8 Außerbetriebsetzung 9 EU-Konformitätserklärungen 8.1 Demontage des Umrichters Hiermit wird erklärt, dass sich die in diesem Dokument beschriebene Produkte nachfolgender EU-Richtlinien hergestellt wurden: Trennen Sie den Umrichter vom DC-Eingang und AC-Ausgang. Warten Sie 5 Minuten, bis die Spannung abfällt. Richtlinie 2014/53/EU 2014/30/EU 2011/65/EU Trennen Sie die Kommunikation und die optionalen Anschlussleitungen.
