Elektrischer Anschluss
Netz- und EPS (Off-Grid)-Verbindungsschritte
Ø
Anforderungen an den Anschluss
Hinweis: Prüfen Sie die Netzspannung und vergleichen Sie den Spannungsbereich
(siehe technische Daten).
Trennen Sie die Leiterplatte von allen Stromquellen, um einen Stromschlag zu
vermeiden.
Die Netz- und die EPS (Off-Grid)-Anschlüsse des Wechselrichters der M-Serie
wurden angeschlossen. Weitere Informationen zur Installation finden Sie in der
Schnellinstallationsanleitung zur X1-Matebox. Die
D-Serie muss gemäß den folgenden Schritten verkabelt werden.

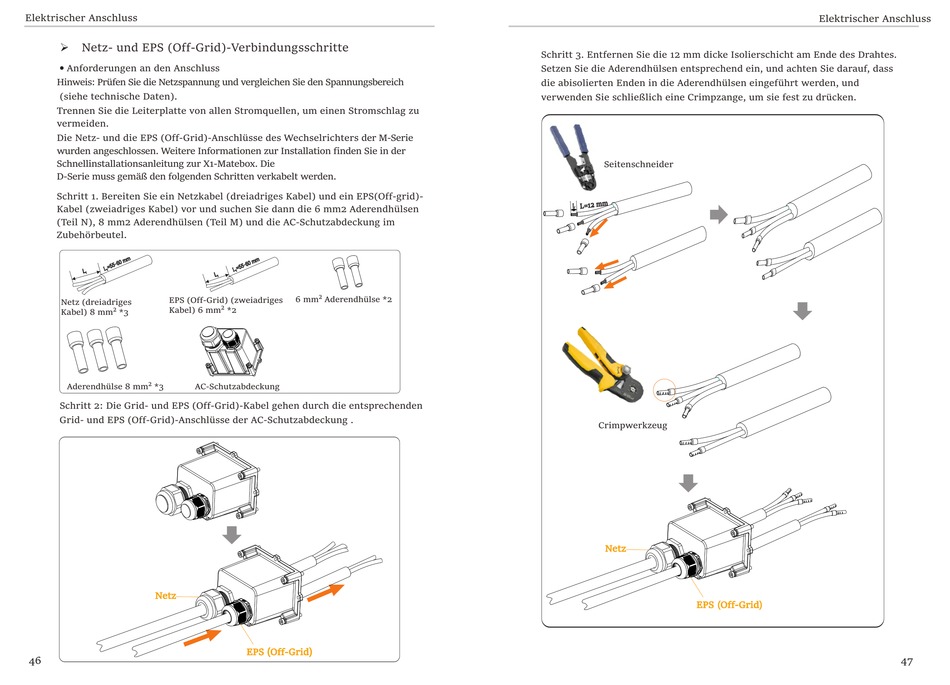

Schritt 1. Bereiten Sie ein Netzkabel (dreiadriges Kabel) und ein EPS(Off-grid)-
Kabel (zweiadriges Kabel) vor und suchen Sie dann die 6 mm2 Aderendhülsen
(Teil N), 8 mm2 Aderendhülsen (Teil M) und die AC-Schutzabdeckung im
Zubehörbeutel.
EPS (Off-Grid) (zweiadriges
Netz (dreiadriges
Kabel) 6 mm² *2
Kabel) 8 mm² *3
Aderendhülse 8 mm² *3
AC-Schutzabdeckung
Schritt 2: Die Grid- und EPS (Off-Grid)-Kabel gehen durch die entsprechenden
Grid- und EPS (Off-Grid)-Anschlüsse der AC-Schutzabdeckung .
Netz
46
6 mm² Aderendhülse *2
EPS (Off-Grid)
Schritt 3. Entfernen Sie die 12 mm dicke Isolierschicht am Ende des Drahtes.
Setzen Sie die Aderendhülsen entsprechend ein, und achten Sie darauf, dass
die abisolierten Enden in die Aderendhülsen eingeführt werden, und
verwenden Sie schließlich eine Crimpzange, um sie fest zu drücken.
Seitenschneider
Crimpwerkzeug
Netz
EPS (Off-Grid)
Elektrischer Anschluss
47
