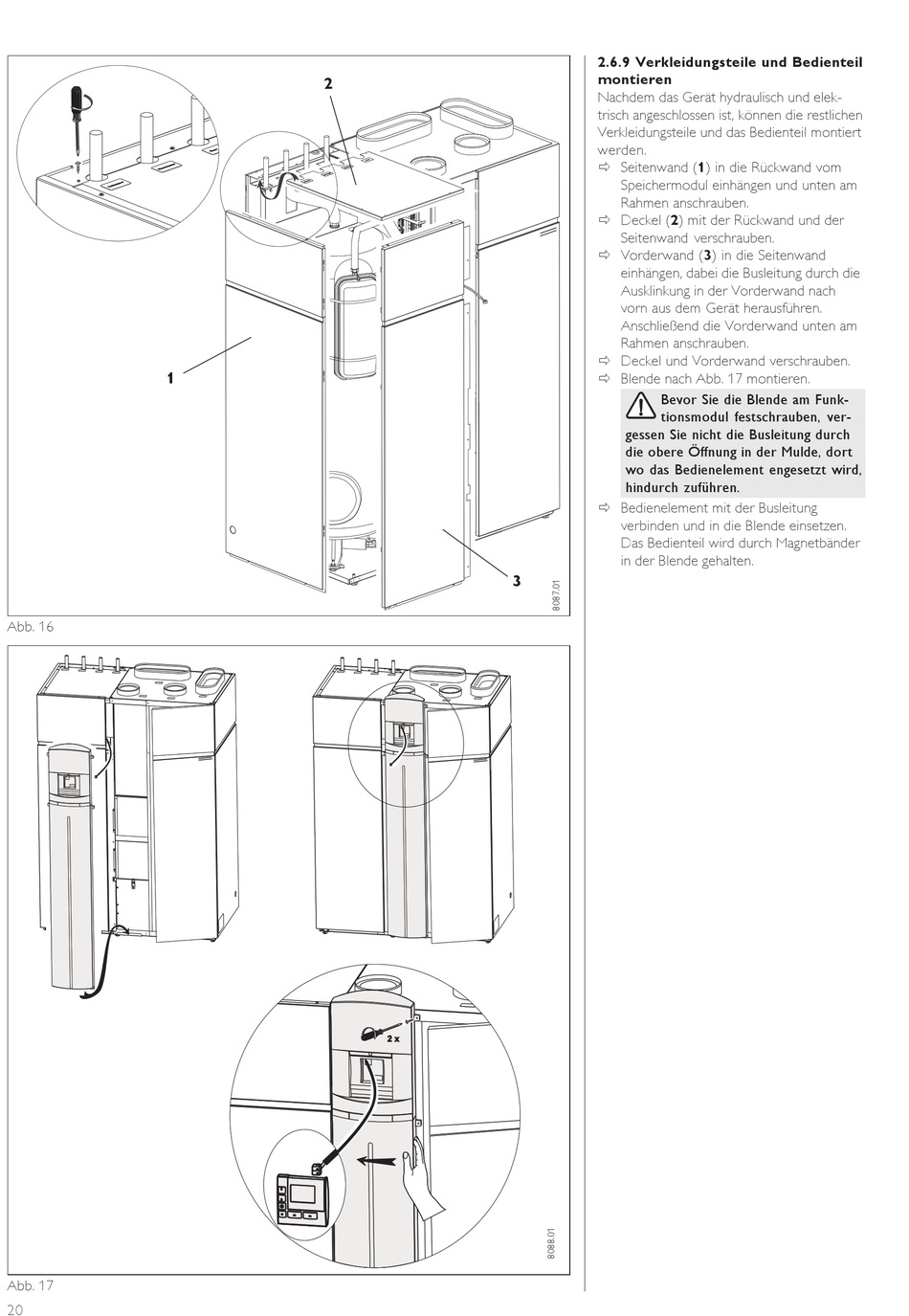

Abb. 16
Abb. 17
20
2

2.6.9 Verkleidungsteile und Bedienteil

montieren
Nachdem das Gerät hydraulisch und elek-
trisch angeschlossen ist, können die restlichen
Verkleidungsteile und das Bedienteil montiert
werden.
" Seitenwand (1) in die Rückwand vom
Speichermodul einhängen und unten am
Rahmen anschrauben.
" Deckel (2) mit der Rückwand und der
Seitenwand verschrauben.
" Vorderwand (3) in die Seitenwand
einhängen, dabei die Busleitung durch die
Ausklinkung in der Vorderwand nach
vorn aus dem Gerät herausführen.
Anschließend die Vorderwand unten am
Rahmen anschrauben.
" Deckel und Vorderwand verschrauben.
" Blende nach Abb. 17 montieren.
Bevor Sie die Blende am Funk-
tionsmodul festschrauben, ver-
gessen Sie nicht die Busleitung durch
die obere Öffnung in der Mulde, dort
wo das Bedienelement engesetzt wird,
hindurch zuführen.
" Bedienelement mit der Busleitung
verbinden und in die Blende einsetzen.
Das Bedienteil wird durch Magnetbänder
in der Blende gehalten.
