22

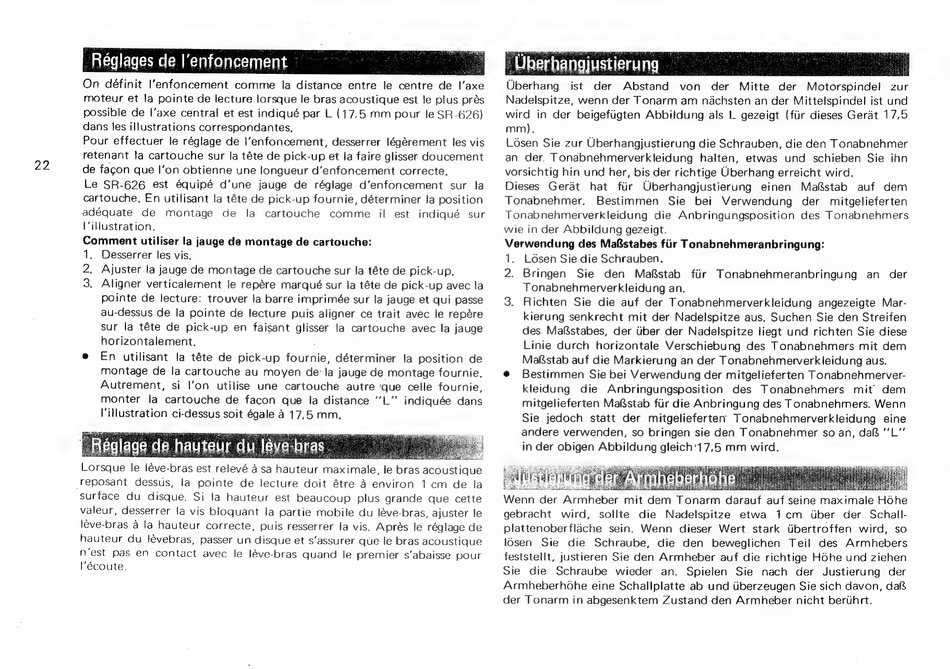

On définit l'enfoncement
comme
la distance entre le centre de |'axe
moteur et la pointe de lecture lorsque le bras acoustique est le plus prés
possible de |'axe central et est indiqué par L (17,5 mm pour le SR-626)
dans tes illustrations correspondantes.
Pour effectuer le réglage de |l'enfoncement, desserrer Iégérement les vis
retenant la cartouche sur la téte de pick-up et la faire glisser doucement
de facon que I'on obtienne une longueur d'enfoncement correcte,
Le SR-626
est équipé d'une
jauge de réglage d'enfoncement
sur
la
Comment utiliser la jauge de montage de cartouche:
1. Desserrer les vis.
3. Aligner verticalement le repére marqué sur la téte de pick-up avec la
pointe de lecture: trouver la barre imprimée sur la jauge et qui passe
au-dessus de la pointe de lecture puis aligner ce trait avec le repére
sur la téte de pick-up en faisant glisser la cartouche avec la jauge
horizontalement.
Uberhang
ist
der
Abstand
von
der
Mitte
der
Motorspindel
zur
Nadelspitze, wenn der Tonarm am nachsten an der Mittelspindel ist und
wird in der beigefiigten Abbildung als L gezeigt (fir dieses Gerat 17,5
mm).
Ldsen Sie zur Uberhangjustierung die Schrauben, die den Tonabnehmer
an
der. Tonabnehmerverkileidung
halten,
etwas
und
schieben
Sie ihn
vorsichtig hin und her, bis der richtige Uberhang erreicht wird.
Dieses
Geraét
hat
fiir
Uberhangjustierung
einen
Mafstab
auf
dem
Tonabnehmer.
Bestimmen
Sie
bei
Verwendung
der
mitgelieferten
Tonabnehmerverkleidung
die Anbringungsposition
des Tonabnehmers
wie in der Abbildung gezeigt.
Verwendung des Mafstabes fiir Tonabnehmeranbringung:
1. Losen Sie die Schrauben.
2. Bringen
Sie
den
Mafkstab
fiir Tonabnehmeranbringung
an
der
Tonabnehmerverkleidung an.
3. Richten
Sie die auf der Tonabnehmerverkleidung
angezeigte Mar-
kierung senkrecht mit der Nadelspitze aus. Suchen Sie den Streifen
des Maf&stabes, der ber der Nadelspitze liegt und richten Sie diese
Linie durch
horizontale Verschiebung
des Tonabnehmers mit dem
Mafkstab auf die Markierung an der Tonabnehmerverkleidung aus.
@
Bestimmen Sie bei Verwendung der mitgelieferten Tonabnehmerver-
kleidung
die
Anbringungsposition
des
Tonabnehmers
mit
dem
mitgelieferten Mafstab fur die Anbringung des Tonabnehmers. Wenn
Sie jedoch
statt der mitgelieferten Tonabnehmerverkleidung
eine
andere verwenden, so bringen sie den Tonabnehmer so an, da ''L"'
in der obigen Abbildung gleich'17,5 mm wird.
Wenn
der Armheber
mit dem Tonarm
darauf auf seine maximale Hohe
gebracht
wird,
sollte
die
Nadelspitze
etwa
1cm
Uber
der
Schall-
plattenoberflache
sein.
Wenn
dieser
Wert
stark
Ubertroffen
wird,
so
losen
Sie
die
Schraube,
die
den
beweglichen
Teil
des
Armbhebers
feststellt, justieren Sie den Armheber auf die richtige Hohe und ziehen
Sie
die
Schraube
wieder
an.
Spielen
Sie
nach
der Justierung
der
Armheberhohe eine Schallplatte ab und Uberzeugen Sie sich davon, dag
der Tonarm
in abgesenktem Zustand den Armheber nicht bertihrt.
