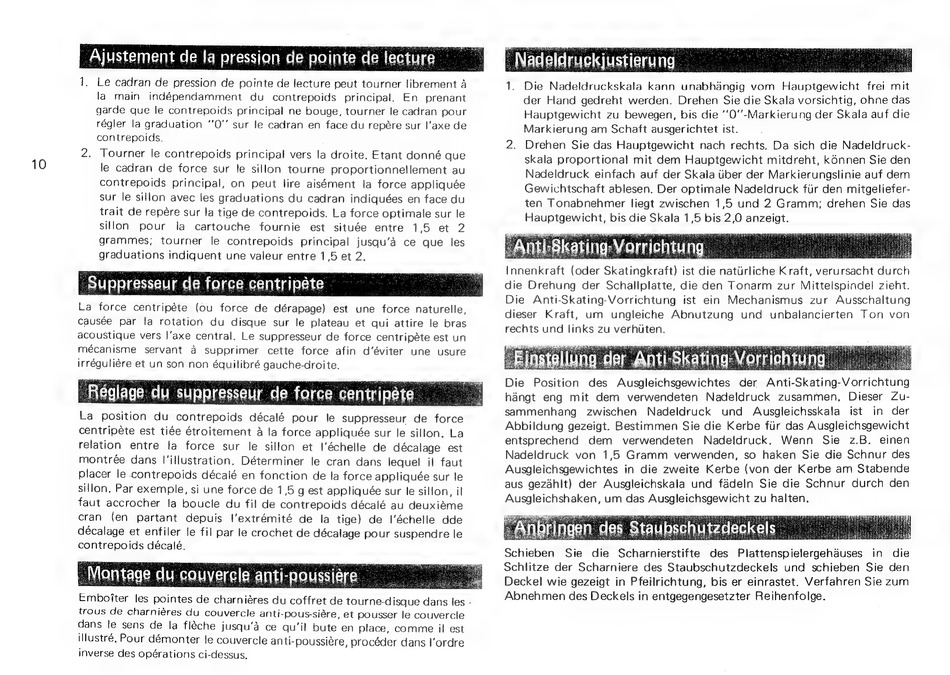

Sansui SR-626 Betriebsanleitung Seite 12

10
_Suppresseur de force centripéte
Peer e
ie
1. Die Nadeldruckskala kann unabhangig vom Hauptgewicht frei mit
der Hand gedreht werden. Drehen Sie die Skala vorsichtig, ohne das
Hauptgewicht zu bewegen, bis die ''0"'-Markierung der Skala auf die
Markierung am Schaft ausgerichtet ist.
2. Drehen Sie das Hauptgewicht nach rechts. Da sich die Nadeldruck-
skala proportional mit dem Hauptgewicht mitdreht, kGnnen Sie den
Nadeldruck einfach auf der Skala tber der Markierungslinie auf dem
Gewichtschaft ablesen. Der optimale Nadeldruck fur den mitgeliefer-
ten Tonabnehmer liegt zwischen 1,5 und 2 Gramm; drehen Sie das
Hauptgewicht, bis die Skala 1,5 bis 2,0 anzeigt.
ae : eet i at
Innenkraft (oder Skatingkraft) ist die natirliche Kraft, verursacht durch
die Drehung der Schallplatte, die den Tonarm zur Mittelspindel zieht.
Die Anti-Skating-Vorrichtung ist ein Mechanismus zur Ausschaltung
dieser Kraft, um ungleiche Abnutzung und unbalancierten Ton von
rechts und links zu verhuten.
{OQ
E S al CoM covet Ese sR tiated gio Ras i! Hy I f i
Die Position des Ausgleichsgewichtes der Anti-Skating-Vorrichtung
hangt eng mit dem verwendeten Nadeldruck zusammen, Dieser Zu-
sammenhang zwischen Nadeldruck und Ausgleichsskala ist in der
Abbildung gezeigt. Bestimmen Sie die Kerbe fiir das Ausgleichsgewicht
entsprechend dem verwendeten Nadeldruck. Wenn Sie z.B. einen
Nadeldruck von 1,5 Gramm verwenden, so haken Sie die Schnur des
Ausgleichsgewichtes in die zweite Kerbe (von der Kerbe am Stabende
aus gezahit) der Ausgleichskala und fadeln Sie die Schnur durch den
Ausgleichshaken, um das Ausgleichsgewicht zu halten,
RE
Schieben Sie die Scharnierstifte des Plattenspielergehduses in die
Schlitze der Scharniere des Staubschutzdeckels und schieben Sie den
Deckel wie gezeigt in Pfeilrichtung, bis er einrastet. Verfahren Sie zum
Abnehmen des Deckels in entgegengesetzter Reihenfolge.
