5Bedienung und Betrieb
Zeigt die aktuell eingestellte Betriebsart
(Schiebeschalter) am Raumtemperaturregler
(Frostschutz-, Absenk-, Heizbetrieb sowie Automa-
tik).
5.8.5

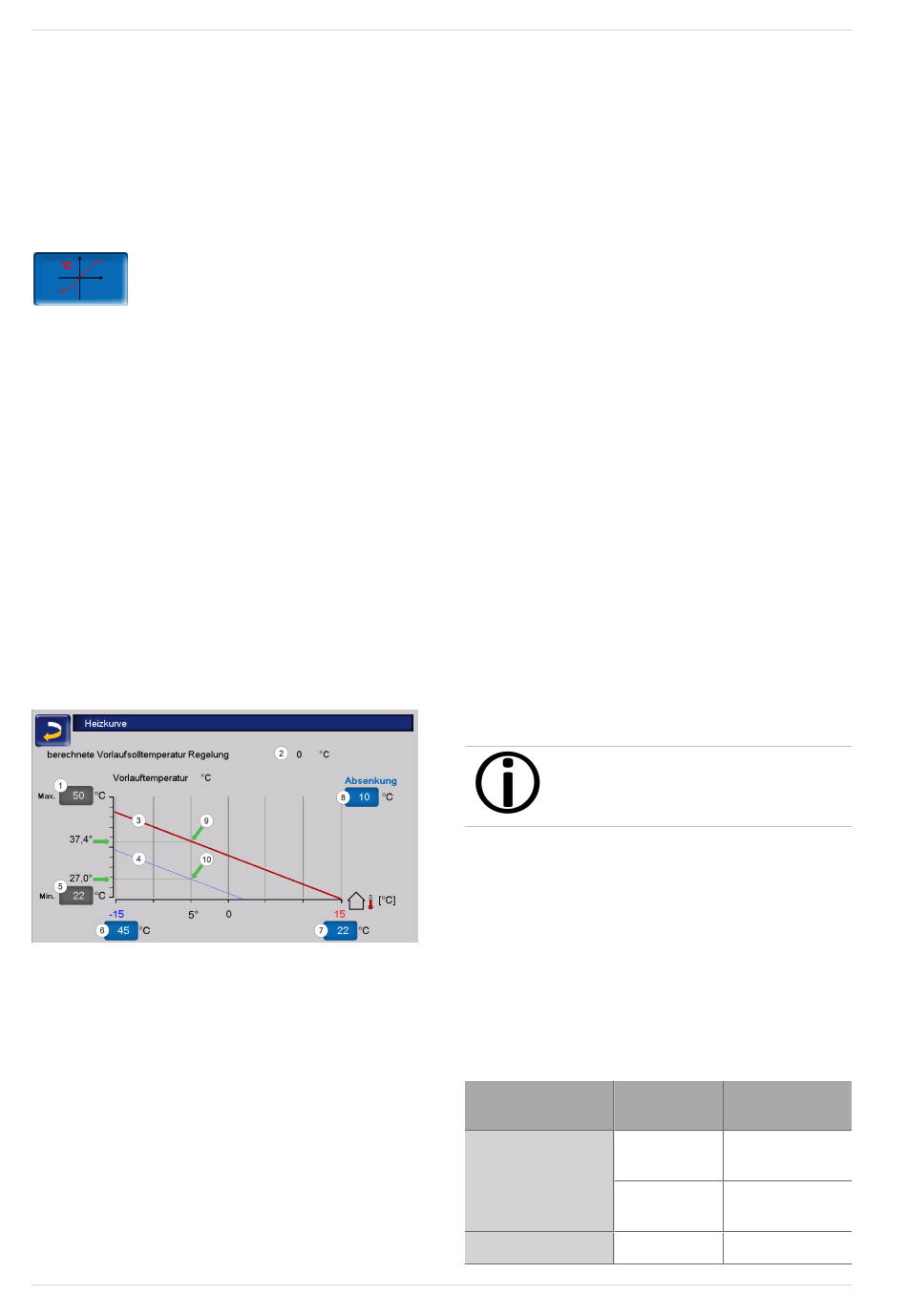

Heizkurve
Die Heizkreis-Vorlauftemperatur wird abhängig
von der Heizkreis-Betriebsart und von der
Außentemperatur geregelt. Die Heizkurve stellt die
Beziehung zwischen diesen beiden Temperaturen
dar. D.h. aufgrund der Außentemperatur errechnet
die Regelung die Temperatur (= Berechnete
Vorlauf-Solltemperatur
versorgt wird.
Im Heizbetrieb wird die Heizkurve für Heizbetrieb
(rot) verwendet.
Im Absenkbetrieb wird die Heizkurve für Absenk-
betrieb
5
(= Heizkurve für Heizbetrieb minus
Absenkung
) (blau) verwendet.
Die Heizkurve muss an das jeweilige Gebäude und
an dessen Heizsystem angepasst werden.
1
Maximale Heizkreis-Vorlauftemperatur
2
Berechnete Vorlauf-Solltemperatur
3
Heizkurve für Heizbetrieb
4
Heizkurve für Absenkbetrieb
5
Minimale Vorlauftemperatur
6
Vorlauftemperatur bei Außentemperatur -
15°C
7
Vorlauftemperatur bei Außentemperatur
+15°C
8
Absenkung
therminator_II-touch_StH Betriebsanleitung
), mit welcher der Heizkreis
[1] Achtung - Diese Temperatur ist anlagenspezifisch mit dem
Heizungsbauer abzustimmen und nur von Fachpersonal einstell-
bar. Bei Überhitzungsgefahr des Kessels wird das heiße Wasser
mit der Maximalen Heizkreis-Vorlauftemperatur 1 in die Heizkreise
abgeleitet.
2-Punkt-Heizkurve
Die gewünschte Heizkreis- Vorlauf-Solltemperatur
im Heizbetrieb wird für eine Außentemperatur von
-15°C
6
und +15°C
Außentemperaturen wird die Vorlauf-Solltem-
durch den Verlauf der Heizkurve berech-
peratur
net.
Beispiel zur Berechnung der Vorlauf-Solltem-
peratur
Vorlauftemperatur bei -15°C Außentemperatur =
22°C
Aktuelle Außentemperatur = -5°C
In der Heizkreis-Betriebsart Heizbetrieb gilt:
Die berechnete Vorlauf-Solltemperatur = 34,7°C.
4
Der Heizkreis wird mit 37,4°C versorgt.
In der Heizkreis-Betriebsart Absenkbetrieb gilt:
Absenkung = 10°C
Die berechnete Vorlauf-Solltemperatur = 27°C.
Der Heizkreis wird mit 27°C versorgt.
Anpassung der 2-Punkt-Heizkurve (im Heizbe-
trieb)
Notieren Sie die aktuell eingestellten
Temperaturen, bevor Sie die Werte
verändern.
Eine Änderung der Heizkurve ist nicht sofort
spürbar, sondern hängt beträchtlich von der Art
des Heiz-Verteilsystems (z.B.: Fußbodenheizung)
und der Gebäudebauweise (Ziegel-, Holz-, Leicht-
bau,..) ab. Es wird daher empfohlen, die
Anpassung der Heizkurve in kleinen Schritten (+/-
[1]
2°C) mit entsprechenden Pausen (1 bis 2 Tage)
vorzunehmen. Abhängig von der aktuellen
Außentemperatur sind unterschiedliche Anpassun-
gen durchzuführen.
Aktuelle Außen-
temperatur
-15°C bis -5°C
-5°C bis +5°C
7
eingestellt. Zwischen diesen
Temperatur-
empfohlene
Empfinden
Anpassung
Temperaturwert
zu kalt
6
bei
erhöhen
Temperaturwert
zu warm
6
bei
verringern
Temperaturwert
zu kalt
35
