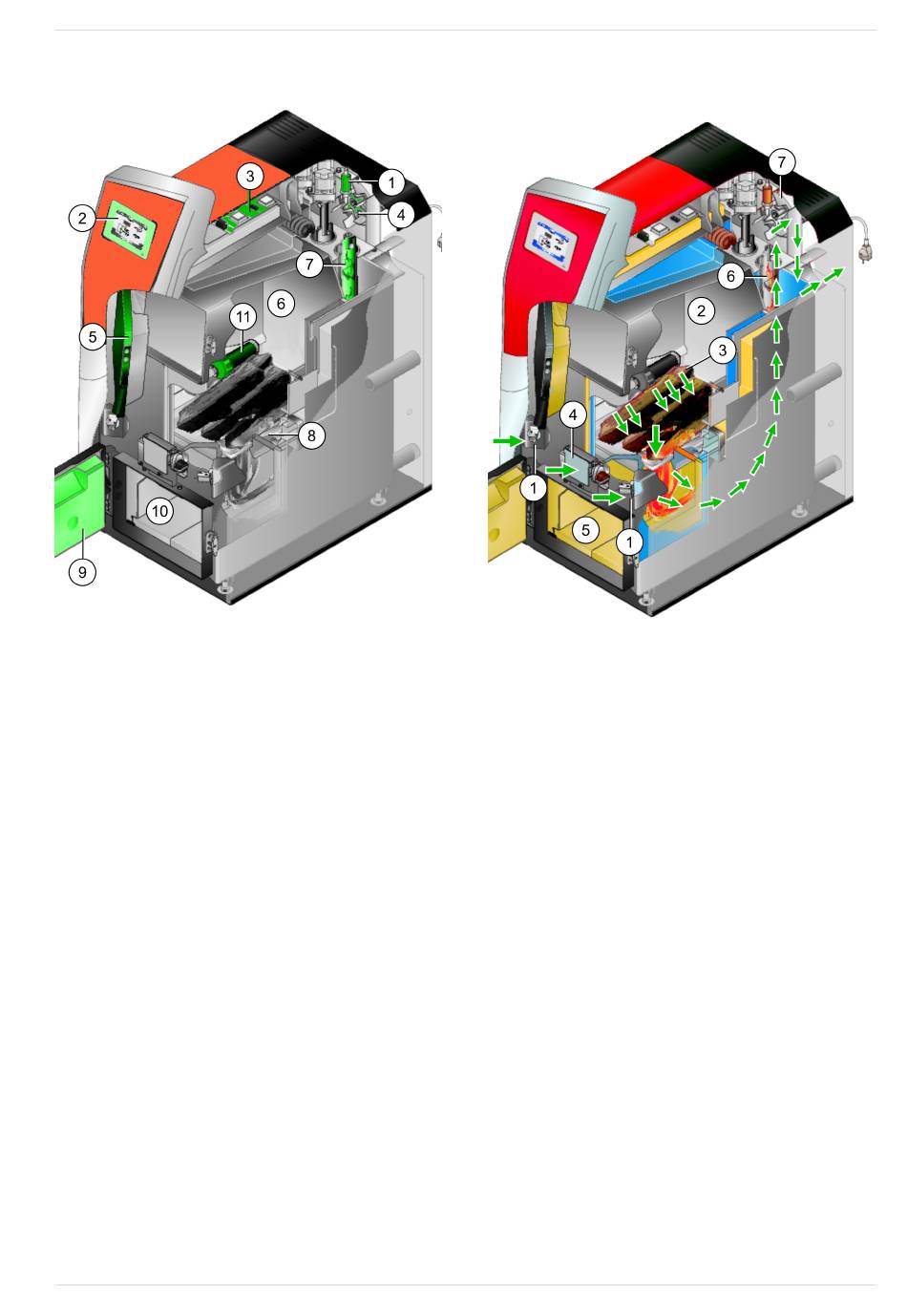

4.9 Funktionsbauteile
1
Lambdasonde
2
Bedienteil der Kesselregelung
3
Elektrisches Leistungsteil
4
Saugzuggebläse
5
Füllraumtür
6
Füllraum
7
Wärmetauscher mit innenliegenden Reib-
ahlen
8
Edelstahl-Trichter mit Brennrost
9
Brennraumtür
10
Brennraum
11
Zündvorrichtung
12
Flugaschebox
13
Einschubeinheit
14
Raumaustragungsschnecke
15
Zellradschleuse
14
4.10 Verbrennungsprinzip
Luftführung
Das drehzahlgeregelte Saugzuggebläse
Kesselrückseite saugt die Luft durch den Kessel
und erzeugt damit im Kessel Unterdruck.
Die zur Verbrennung erforderliche Primärluft wird
durch die beiden Primärluftklappen
2
Füllraum
gesaugt und tritt bei den Primär-
3
luföffnungen
in den Füllraum gesaugt.
Die Sekundärluft wird bei der mittig angeordneten
4
Sekundärluftklappe
erfolgt im Brennraum
5
Im Brennraum vermischen sich Primär- und
Sekundärluft. Hier findet der Verbren-
nungsprozess statt (Sturzbrandtechnik).
Die heiße Verbrennungsluft strömt durch die
6
Wärmetauscher
und verlässt den Kessel durch
das Abgasrohr in den Kamin.
