Elektrischer Anschluss
5 Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
5.1 Sensor anschließen
Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel
CYK10.
GY GND
YE Com B
GN Com A
–
WH
+
BN

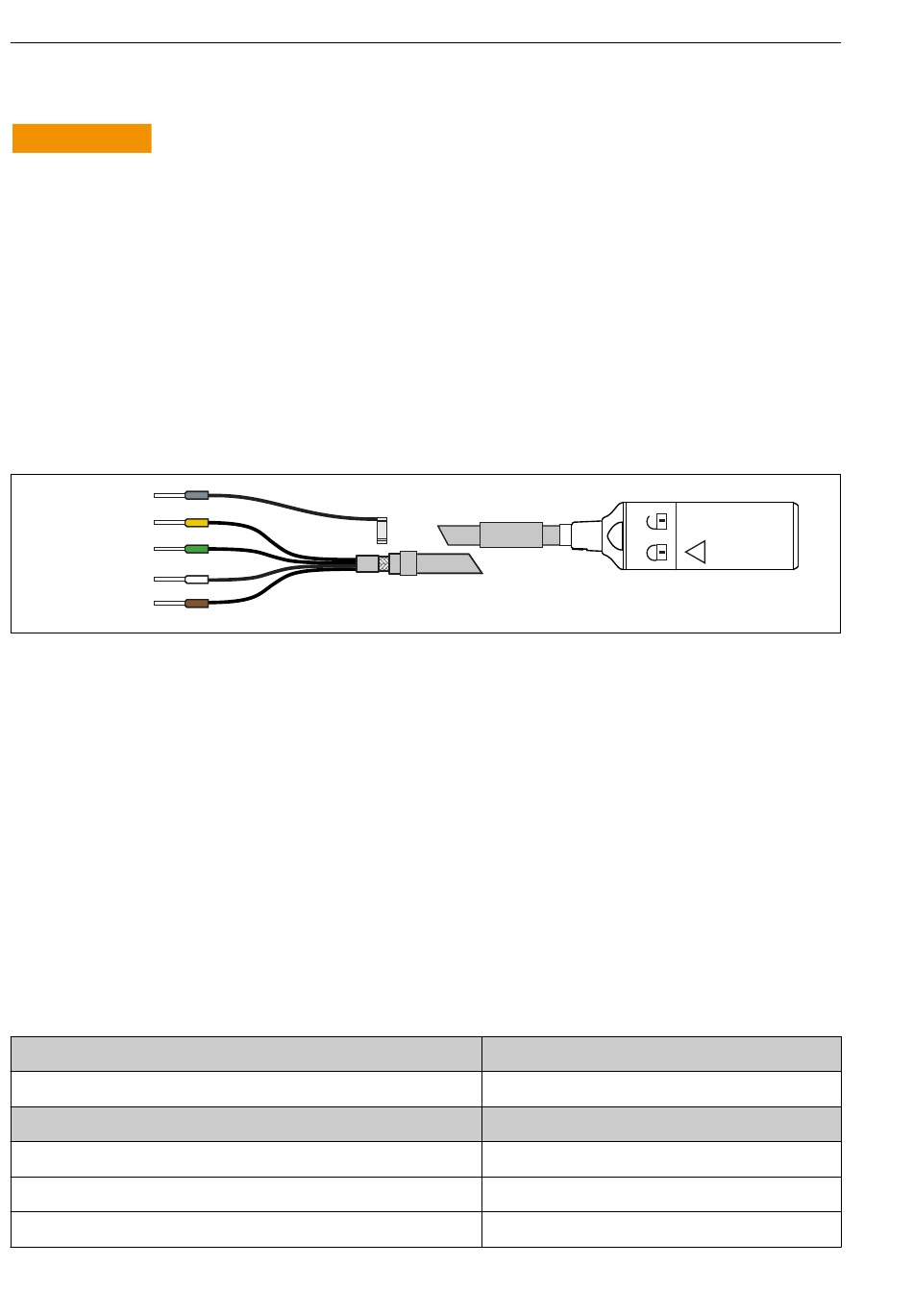

 2 Messkabel CYK10
5.2 Schutzart sicherstellen
Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Achten Sie auf Sorgfalt bei den ausgeführten Arbeiten.
Andernfalls können, z.B. infolge weggelassener Abdeckungen oder loser oder nicht
ausreichend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten
(Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
5.3 Anschlusskontrolle
Gerätezustand und -spezifikationen
Sensor, Armatur, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme? Sitz prüfen (leichtes Ziehen)
Sind alle Schraubklemmen angezogen?
10
E N / Y G
Hinweise
Sichtkontrolle
Hinweise
Nachziehen
Memosens COS81D
A0024019
