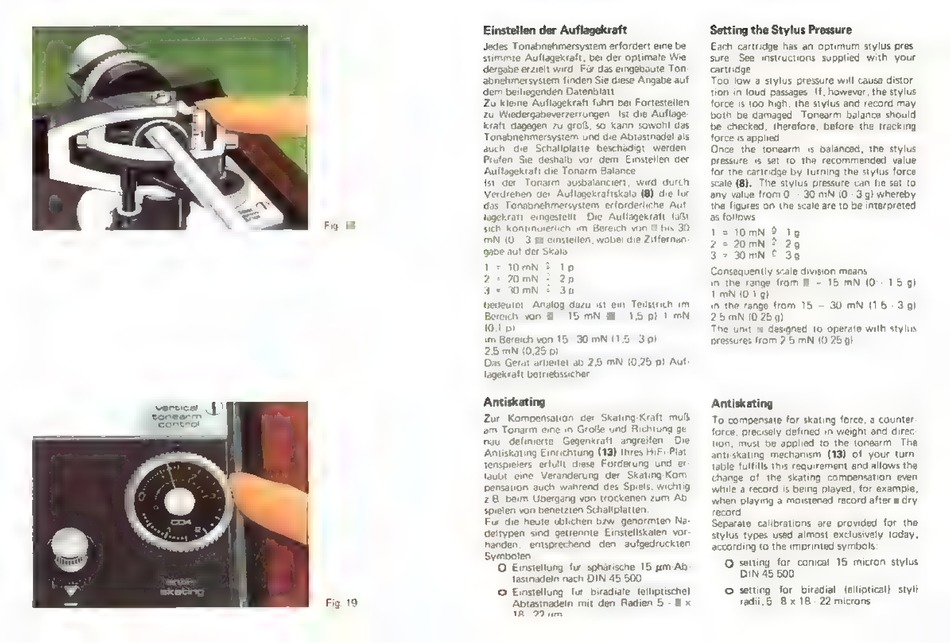

Dual 721 Bedienungsanleitung Seite 11

Fig. 18
Fig. 19
Einstellen der Auflagekraft
Jedes Tonabnehmersystem erfordert eine be-
stimmte Auflagekraft, bei der optimale Wie
dergabe erzielt wird. Fur das eingebaute Ton:
abnehmersystem finden Sie diese Angabe auf
dem beiliegenden Datenblatt
Zu kleine Auflagekraft fuhrt bei Fortestellen
zu Wiedergabeverzerrungen Ist die Autlage-
kraft dagegen zu gro, so kann sowohl das
Tonabnehmersystem und die Abtastnadel als
auch die Schallplatie beschadigt werden.
Prufen Sie deshaly vor dem Einstellen der
Auflagekratt die Tonarm Balance
Ist _der Tonarm ausbalanciert. wird durch
Verdrehen der Auflagekraftskala (8) die fur
das Tonabnehmersystem erforderliche Aut
lagekraft eingestellt Die Autlagekratt lair
sich kontinuierlich im Bereich von 0 bis 30
mN (0 » 3 p) einstellen, wobel die Ziffernan:
gabe aut der Skala
1 = 10mN = 1p
2= 20mN 2 2p
3= 3mN 2 3p
bedeutet Analog dazu ist ein Teilstrich im
Bereich von 0 1S mN (0 1.5 p) 1 mN
0.1 p)
im Bereich von 15-30 mN 1.5 3p)
25 mN (0.25 p)
Antiskating
Zur_Kompensation der Skating-Kratt_ mul
'am Tonarm eine in Grote und Richtung ge
'nau definierte Gegenkratt angreifen. Die
"Antiskating Einrichtung (13) thres HiFi-Plat
tenspielers erfullt diese Forderung und er
laubt cine Veranderung der Skating-Kom
pensation auch wahrend des Spiels, wichtig
2B beim Ubergang von trockenen zum Ab
spielen von benetzten Schaliplatten.
Fur die heute ublichen bzw. genormten Na
deltypen sind getrennte Einstellskalen vor
handen, entsprechend den aufgedruckten
Symbolen
© Einsteltung fur spharische 15 um-Ab-
tastnadein nach DIN 45 500
© Einstellung fur biradiale {elliptische)
Abtastnadein mit den Radien 5 - 8 x
18-99
Setting the Stylus Pressure
Each cartridge has an optimum stylus pres
sure See instructions supplied with your
cartridge
Too low a stylus pressure will cause distor
tion in loud passages. If, however, the stylus
force is too high, the stylus and record may
both be damaged Tonearm balance should
be checked, therefore, before the tracking
force 1s applied
Once the tonearm is balanced, the stylus
pressure is set 10 the recommended value
for the cartridge by turning the stylus force
scale (B). The stylus pressure can be set to
any value from 0 30 mN (0-3 g) whereby
the figures on the scale ae to be interpreted
as follows
1=10mN 8 19
2 = 20mN 2 29
3 = 3mN * 3g
Consequently scale division means
in the range from 15 — 30 mN (15-3)
2.5 mN (0.259)
The unit is designed to operate with stylus
pressures from 2. mN (0.259)
Antiskating
To compensate for skating force, a counter:
force, precisely defined in weight and direc:
tion, must be applied to the tonearm. The
antiskating mechanism (13) of your turn:
table fulfills this requirement and allows the
change of the skating compensation even
while a record is being played, for example,
When playing a moistened record after a dry
record
Separate calibrations are provided for the
stylus types used almost exclusively today.
according to the imprinted symbols:
© setting for conical 1 micron stylus
DIN 46.500
'© setting for biradial (elliptical) styli
radii, 5 8 x 18 - 22 microns
